Jiangsu Meidifabrica campainhas eletromagnéticas e piezoelétricas desde 2011. A instalação de produção abriga linhas de montagem SMD dedicadas, onde máquinas automatizadas de coleta e colocação, fornos de refluxo e estações de teste acústico operam em sequência. A produção mensal de campainhas de montagem em superfície atinge vários milhões de unidades, apoiada por ferramentas internas e equipes de engenharia de processo. Para projetos que exigem layouts de pinos, dimensões de invólucros ou perfis acústicos específicos, a empresa fornece personalização OEM e ODM apoiada por recursos de prototipagem no local.

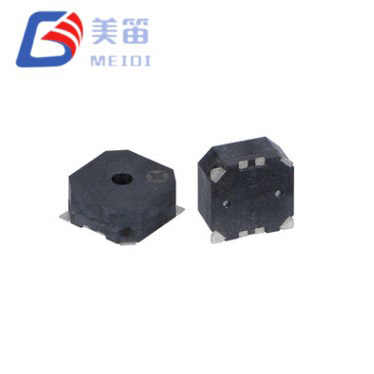

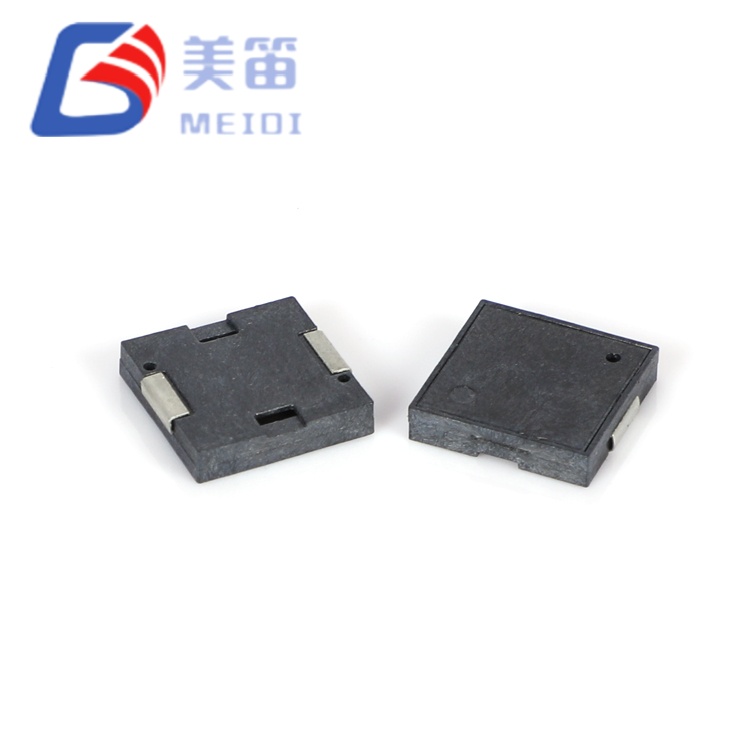

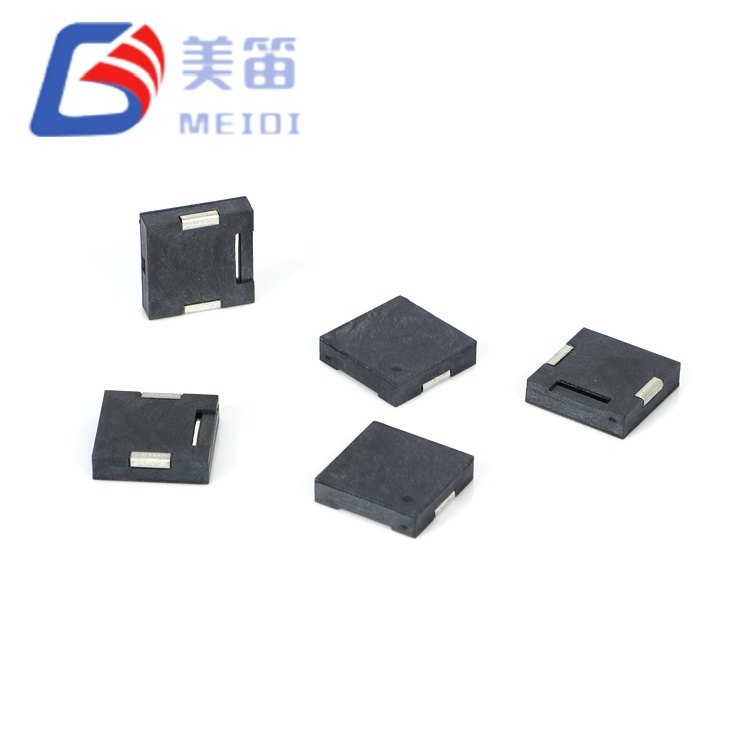

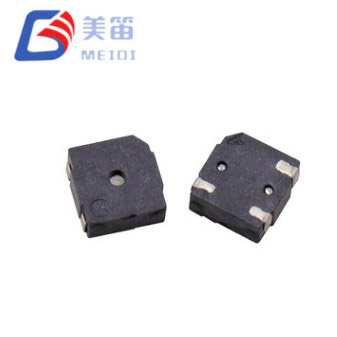

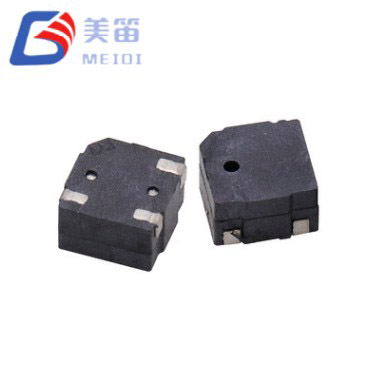

As campainhas SMD são componentes acústicos montados em superfície que geram alertas sonoros em conjuntos eletrônicos compactos. Ao contrário dos equivalentes através do orifício, eles são projetados para colocação automatizada de coleta e posicionamento e soldagem por refluxo, o que reduz o tempo de montagem e melhora a consistência do processo. Eles podem ser divididos em dois grupos principais com base no seu mecanismo de acionamento:Campainha ativa magnética SMDeCampainha passiva magnética SMDmodelos que dependem de uma bobina e diafragma magnético, eCampainha passiva piezoelétrica SMDunidades que utilizam um elemento cerâmico ligado a um substrato metálico. Ambos os tipos atendem aplicações onde o espaço da placa é limitado e um processo de soldagem automatizado e limpo é preferido.
As campainhas SMD ativas integram um circuito oscilador, portanto, a aplicação de uma tensão CC dentro da faixa nominal produz imediatamente um tom de frequência fixa. As campainhas SMD passivas requerem uma onda quadrada externa ou sinal PWM, dando ao projetista controle sobre pitch, ciclo de trabalho e volume. A escolha entre versões eletromagnéticas e piezoelétricas depende da faixa de frequência desejada, do orçamento atual e do caráter tonal. As campainhas SMD eletromagnéticas normalmente fornecem uma saída mais rica e de tom mais baixo, enquanto os tipos SMD piezoelétricos oferecem um alerta mais nítido e de frequência mais alta com menor consumo de energia.
As campainhas SMD estão disponíveis em dimensões compactas, normalmente 5 mm × 5 mm, 7,5 mm × 7,5 mm ou 9 mm × 9 mm, com alturas variando de 2 mm a 5 mm. As tensões nominais geralmente incluem 3V, 5V e 12V DC, com níveis de pressão sonora atingindo 70dB a 95dB a 10cm. A frequência de ressonância para campainhas SMD eletromagnéticas geralmente fica entre 200 Hz e 3 kHz, enquanto os tipos SMD piezoelétricos ressoam entre 2 kHz e 6 kHz. Ao selecionar um modelo, o perfil de refluxo deve ser verificado em relação à classificação térmica da campainha para garantir que o invólucro de plástico e as conexões internas resistam ao pico de temperatura de soldagem, normalmente de 250°C a 260°C por vários segundos.
As campainhas SMD são encontradas em dispositivos portáteis, eletrônicos vestíveis, sensores IoT e módulos domésticos inteligentes, onde o espaço da placa é valioso. Instrumentos médicos portáteis e ferramentas de diagnóstico os utilizam para confirmação sonora de pressionamentos de botões ou condições de alarme. A eletrônica do painel automotivo adota cada vez mais campainhas SMD para indicadores de mudança de direção e alertas de sensores de estacionamento devido à sua compatibilidade com montagem automatizada. Sistemas embarcados industriais e equipamentos de telecomunicações também integram essas peças para fornecer indicação de status local sem adicionar volume.
A produção de campainhas SMD na MEIDI envolve colagem precisa do elemento acústico ao substrato da PCB, ligação de fios ou interconexão flip-chip, sobremoldagem da carcaça e testes acústicos 100% automatizados. A validação do perfil de refluxo é realizada em cada lote para verificar a integridade da junta de solda. O sistema de qualidade certificado ISO9001 também abrange testes periódicos de confiabilidade, incluindo ciclos térmicos, exposição à umidade e choques mecânicos, garantindo desempenho consistente em campo para clientes OEM de alto volume.
Qual é a principal vantagem de escolher uma campainha SMD em vez de uma campainha passante?
As campainhas SMD podem ser colocadas e soldadas automaticamente usando equipamentos pick-and-place padrão e fornos de refluxo, o que reduz significativamente o trabalho de montagem e melhora a repetibilidade do processo na produção de alto volume. Eles também ocupam menos espaço na placa e podem ser montados em ambos os lados da PCB.
As campainhas SMD podem suportar vários ciclos de refluxo?
A maioria das campainhas SMD são classificadas para dois ou três ciclos de refluxo em temperaturas de pico em torno de 250°C a 260°C, desde que o tempo acima da temperatura liquidus não exceda o limite especificado. Exceder a classificação térmica pode deformar a caixa de plástico ou degradar o elemento acústico. É aconselhável consultar a ficha técnica específica e realizar uma validação do processo antes da produção total.
Os elementos de campainha SMD estão disponíveis como discos piezoelétricos simples?

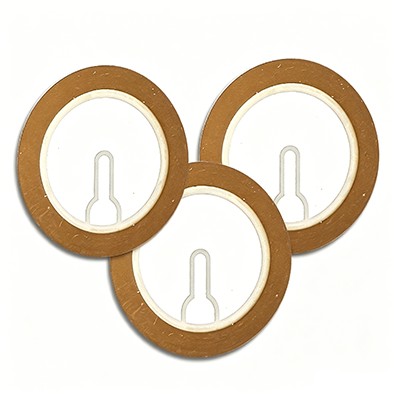

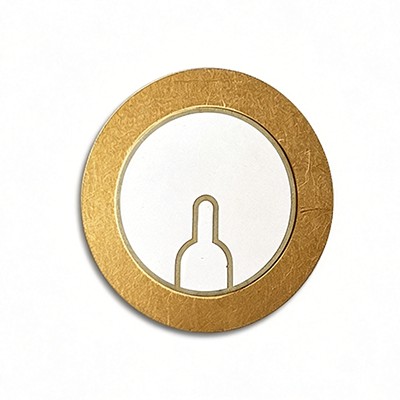

A categoria de campainha SMD refere-se a componentes totalmente embalados e soldáveis por refluxo. Se for necessário um disco cerâmico piezoelétrico sem carcaça, oElemento de campainhaA categoria contém uma variedade de elementos piezoelétricos simples que podem ser montados em caixas personalizadas ou diretamente ligados ao PCB.
A tabela abaixo lista todas as especificações padrão dos produtos desta série. Soluções personalizadas estão disponíveis mediante solicitação; não hesite em contactar-nos para obter mais requisitos de personalização.
| Modelo | Imagem do produto | Frequência Ressonante (kHz) | Capacitância Livre (pF) | Resistência Equivalente (Ω) | Perda dielétrica (tan δ) | Temperatura operacional (°C) | Material de substrato | Dimensões (mm) |
| FT-11T-7.8A1 |
|
7,8±1,0 | 12000±30% (a 120 Hz) | ≤500 | ≤5% | -20~+70 | Latão | Ø11,0×0,18 |
| FT-11T-9.0A1 |
|
9,0±1,0 | 12000±30% (a 120 Hz) | ≤500 | ≤5% | -20~+70 | Latão | Ø11,0×0,18 |
| FT-12,5T-7,8A1 |
|
7,8±0,8 | 12000±30% (a 120 Hz) | ≤300 | ≤5% | -20~+70 | Latão | Ø12,5×0,19 |
| FT-12T-8.0A1 |
|
8,0±1,0 | 17000±30% (a 120Hz) | ≤300 | ≤5% | -20~+70 | Latão | Ø12,0×0,18 |
| FT-27T-4.0B1-C25 |
|
4,0±0,5 | 25000/2600±30% (a 120Hz) | ≤500 | ≤5% | -20~+70 | Latão | Ø27,0×0,44 |
| FT-35T-2.9B1-C30 |
|
2,9±0,5 | 30000/3300±30% (a 120Hz) | ≤500 | ≤5% | -20~+70 | Latão | Ø35,0×0,55 |
