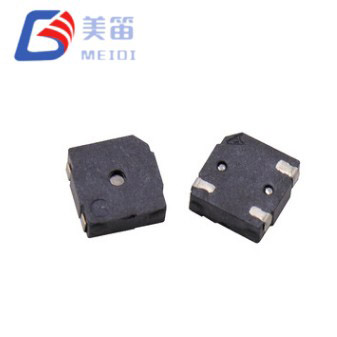

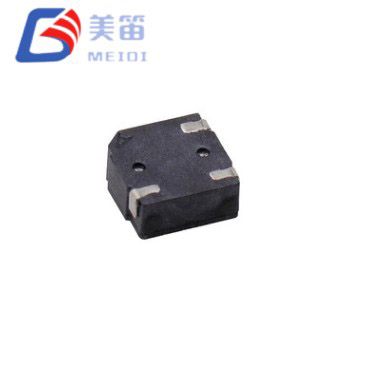

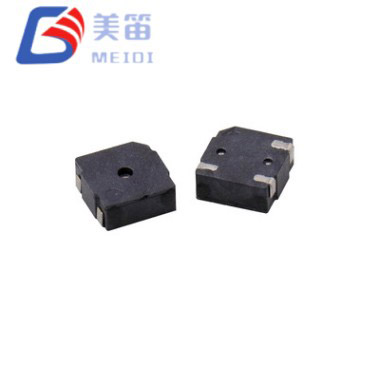

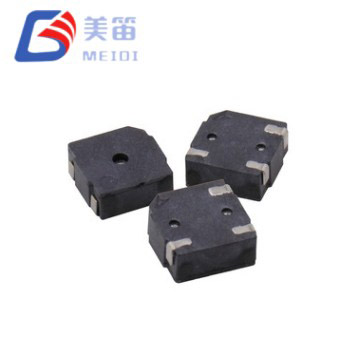

A campainha magnética passiva de montagem em superfície de 5 * 5 * 2 mm é uma campainha eletromagnética passiva de montagem em superfície que combina uma área compacta de 5,0 × 5,0 mm com uma porta acústica central. Esta abertura simétrica ajuda a irradiar o som de maneira mais uniforme ao redor do componente, tornando o volume percebido menos dependente da orientação do dispositivo final. As características elétricas são idênticas às do furo offset MLT‑5020: uma bobina de 12Ω que pode ser acionada diretamente de vários pinos do microcontrolador de 3,3V, uma tensão nominal de 3,0V e uma frequência de ressonância de 4000Hz. Com altura de 2,0 mm e massa de 0,1 g, a peça é compatível com equipamentos pick-and-place padrão e soldagem por refluxo.
A escolha entre configurações de furo central e furo deslocado é principalmente acústica. Quando a campainha é montada atrás de uma grade alinhada com o centro do componente ou quando o dispositivo pode ser usado em diversas orientações, o padrão de emissão simétrico do MLT‑5020H pode fornecer um alerta mais consistente. A MEIDI fabrica ambas as variantes nas mesmas linhas de produção automatizadas, com testes de confiabilidade e rastreabilidade idênticos, de modo que a decisão pode ser baseada exclusivamente nos requisitos de campo sonoro da aplicação.
Como um transdutor eletromagnético passivo, a campainha magnética passiva de montagem em superfície de 5 * 5 * 2 mm precisa de um sinal CA externo para gerar som. Uma onda quadrada de 4000 Hz com um ciclo de trabalho de 50% na tensão nominal produzirá a saída especificada. A resistência da bobina de 12Ω significa que muitos microcontroladores de 3,3 V podem acionar a campainha sem um transistor separado, embora um buffer NPN simples continue sendo uma opção segura quando a capacidade de corrente GPIO não é garantida. A janela operacional de 2 V a 4 V abrange baterias de lítio de célula única, células tipo moeda e fontes lógicas reguladas.

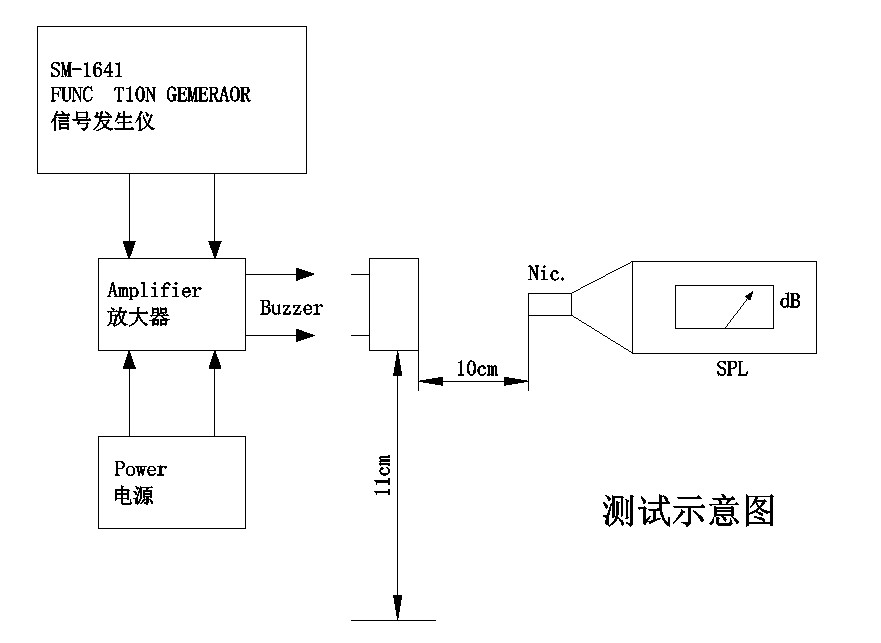

A abertura do furo central está localizada no centro geométrico da caixa. Este arranjo tende a produzir um campo sonoro mais uniforme no hemisfério dianteiro em comparação com uma porta offset, onde o nível pode cair visivelmente quando o ouvinte está posicionado longe do eixo do orifício. Para um scanner portátil, um monitor vestível ou um painel montado na parede que pode ser abordado de diferentes ângulos, essa característica pode ser um diferencial útil. A pressão sonora mínima garantida é de 80 dB a 10 cm, e as medições de produção em lotes de amostras normalmente mostram valores na faixa média de 80 dB.
A campainha é entregue em bobinas de 330 mm com 2.500 peças por bobina, pronta para colocação SMT em alta velocidade. Foi comprovado que o corpo preto do LCP suporta vários ciclos de refluxo e as tensões térmicas e mecânicas descritas na seção de confiabilidade abaixo.
A porta de som é posicionada no centro da caixa para que a saída acústica seja menos afetada pela orientação de montagem, o que é útil quando o dispositivo final pode ser segurado ou instalado em diversas posições.
Uma resistência de bobina de 12Ω permite que a campainha seja conectada diretamente a um pino GPIO de 3,3V que pode fornecer até 100mA, eliminando a necessidade de um transistor de driver externo em muitos projetos.
A faixa de tensão operacional de 2 V a 4 V oferece compatibilidade com células de íons de lítio, células tipo moeda e trilhos padrão de 3,3 V sem regulamentação extra.
Com 5,0 mm quadrados e 2,0 mm de altura, o pacote cabe na mesma área de PCB que muitas outras campainhas SMD em miniatura, ao mesmo tempo em que fornece uma pressão sonora nominal de pelo menos 80dB.

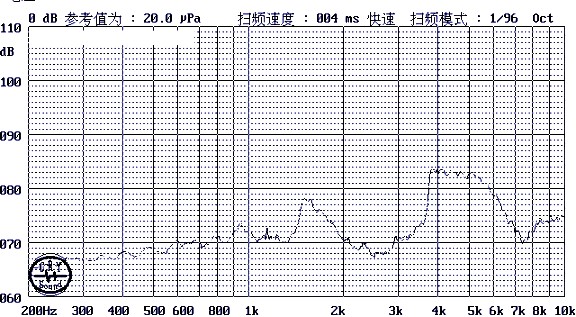

A frequência de ressonância é especificada em 4000Hz com tolerância de ±300Hz, colocando o tom na região mais sensível da audição humana.
O invólucro preto do LCP foi projetado para soldagem por refluxo sem chumbo e pode suportar o perfil térmico da montagem de PCB de dupla face.
As embalagens de fita e bobina com 2.500 unidades por bobina suportam a colocação automatizada e minimizam o tempo de troca em linhas de alto volume.
| Parâmetro | Valor |
| Tipo de produto | Campainha passiva SMD eletromagnética |
| Tensão nominal | 3,0 V (op) |
| Tensão operacional | 2 – 4 V (op) |
| Saída de som a 10 cm | ≥80dB |
| Corrente Operacional | ≤ 100 mA |
| Frequência Ressonante | 4000±300 Hz |
| Resistência da bobina | 12±3Ω |
| Temperatura operacional | -20 °C ~ +70 °C |
| Temperatura de armazenamento | -30 °C ~ +80 °C |

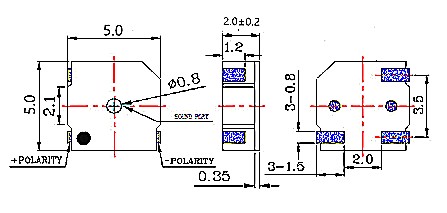

| Dimensões (C × L × A) | 5,0 × 5,0 × 2,0 mm |
| Peso | 0,1g |
| Material da Habitação | LCP preto |
| Embalagem | Fita e carretel; 2.500 unidades por bobina de 330 mm |
| Método de soldagem (recomendado) | Refluxo: 255 ± 5 °C, 3 s; Pré-aquecer 180 °C, 40–70 s |
As sugestões de aplicação a seguir derivam das especificações elétricas e mecânicas do componente. Eles não substituem a validação do produto final em relação aos padrões relevantes.
Terminais industriais portáteis, como leitores de código de barras e leitores RFID, onde o dispositivo é frequentemente girado durante o uso e a campainha deve permanecer audível independentemente da orientação.
Dispositivos médicos e ferramentas de diagnóstico portáteis que necessitam de uma fonte de alerta compacta com distribuição de som previsível, incluindo bombas de insulina, monitores de pacientes e gravadores ambulatoriais.
Painéis residenciais inteligentes e controladores montados na parede cuja grade frontal se alinha naturalmente com o padrão de emissão do orifício central, proporcionando um alerta equilibrado em toda a sala.
Eletrônica da cabine automotiva, incluindo lembretes de cinto de segurança e avisos sonoros de porta entreaberta, onde a campainha pode ser colocada atrás de uma pequena abertura e a saída simétrica ajuda a manter o volume consistente.
Nós de gateway IoT e hubs de sensores que exigem um indicador de status sonoro em um espaço muito pequeno; a faixa de alimentação de 2 V a 4 V corresponde a arquiteturas comuns de baterias e de coleta de energia.
Acessórios de consumo, como bancos de energia, rastreadores Bluetooth e estojos de carregamento, onde a campainha fornece alertas de ligação e bateria fraca em um invólucro de plástico com espaço limitado.
A campainha magnética passiva de montagem em superfície de 5*5*2mm é essencialmente o MLT‑5020 com uma geometria de porta acústica diferente. Elétrica e mecanicamente, as duas partes são intercambiáveis. A vantagem do design do orifício central é um padrão de radiação mais uniforme: nos testes, o nível de pressão sonora varia menos com o ângulo entre a campainha e o microfone de medição. Isto pode ser uma vantagem quando o dispositivo não possui uma posição de escuta fixa ou quando vários usuários precisam ouvir o alerta de diferentes direções.
O tamanho quadrado de 5,0 mm e a altura de 2,0 mm tornam o MLT‑5020H uma escolha prática para PCBs com espaço limitado. A bobina de 12Ω mantém os requisitos do inversor simples, e o invólucro do LCP foi qualificado através do programa de confiabilidade completo detalhado abaixo. Para projetos que já utilizam o MLT‑5020, mas desejam avaliar o efeito acústico de uma porta central, a alteração pode ser feita sem redesenho da placa.
A MEIDI Intelligent Technology produz componentes acústicos eletromagnéticos e piezoelétricos desde 2011. A empresa opera uma instalação verticalmente integrada em Jiangsu, China, cobrindo moldagem LCP, enrolamento de bobina de precisão, montagem SMD e testes acústicos em linha. A certificação ISO 9001 e um laboratório de confiabilidade dedicado fornecem a estrutura para uma qualidade consistente e a rastreabilidade em nível de lote é mantida para todas as remessas.
O MLT‑5020H é fabricado nas mesmas linhas automatizadas que abastecem os clientes automotivos e industriais da MEIDI. Cada lote de produção é submetido ao programa de verificação de confiabilidade prescrito na especificação do produto. A triagem de estresse climático inclui 48 horas a +80°C, 48 horas a -30°C e cinco ciclos de choque térmico entre esses extremos com um intervalo de 30 minutos. A resistência mecânica é verificada por vibração de varredura de 10 Hz a 55 Hz com amplitude de 1,0 mm em todos os três eixos e por três quedas de 75 cm em uma superfície de madeira dura. A resistência à umidade é confirmada por uma exposição de 48 horas a 50°C e 90–95% de umidade relativa, seguida por uma recuperação de 2 horas. A integridade da soldagem é verificada através de um teste de calor de solda de 250°C e validação completa do perfil de refluxo.
As medições de amostras de produção para o MLT‑5020H normalmente mostram pressão sonora entre 84,5 dB e 87,5 dB, com valores de corrente entre 85,4 mA e 88,1 mA. Esses números são representativos da produção padrão e estão documentados nos relatórios de testes de lote disponíveis aos clientes. Os limites garantidos permanecem em 80dB no mínimo e 100mA no máximo.
1. Qual a diferença entre o MLT‑5020H e o MLT‑5020?
A única diferença é a posição da saída de som. O MLT‑5020H possui um furo central, enquanto o MLT‑5020 possui um furo deslocado. Todos os parâmetros elétricos, dimensões e características de soldagem são iguais. A escolha depende se um padrão de radiação simétrico é benéfico para a aplicação.
2. Esta campainha pode ser colocada por máquinas pick-and-place padrão?
Sim. É fornecido em formato fita e bobina com 2.500 peças por bobina de 330 mm. A superfície superior plana e o corpo quadrado de 5,0 mm são adequados para bicos SMT padrão e sistemas de alinhamento de visão.
3. Qual sinal de acionamento é recomendado?

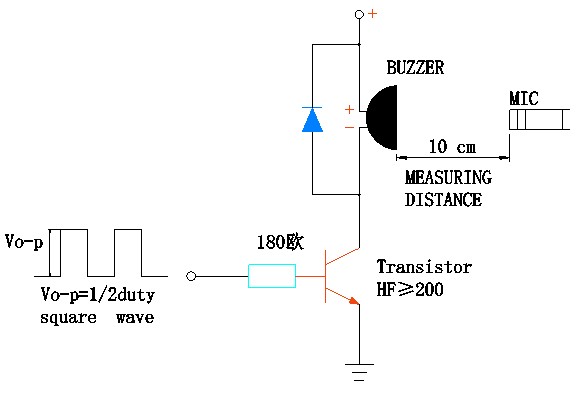

Uma onda quadrada de 4.000 Hz a 3,0 V pico a pico, ciclo de trabalho de 50%. Como a bobina tem 12Ω, um pino MCU de 3,3V que pode fornecer 100mA pode acionar a campainha diretamente. Se a corrente do pino for menor, um transistor NPN com resistor de base fornece uma alternativa robusta. Recomenda-se um pequeno diodo flyback na bobina para proteger o driver.
4. O design do furo central afeta a frequência ou o SPL em comparação com uma campainha com furo deslocado?
A frequência ressonante e o SPL nominal são idênticos. A vantagem do furo central é um campo sonoro mais uniforme: o nível de pressão sonora varia menos à medida que o ângulo de medição muda. Isto é particularmente útil quando a orientação do dispositivo não é fixa.
5. O MLT‑5020H pode ser acionado em frequências diferentes de 4kHz?
Ele responderá aos sinais do drive em uma faixa de frequências, mas a saída máxima ocorre na ressonância mecânica de 4000±300Hz. Dirigir fora desta faixa reduzirá o nível de som. Para aplicações que necessitam de tom variável, é melhor ficar próximo ao ponto ressonante.
Para solicitar um orçamento, solicitar amostras de engenharia ou discutir modificações personalizadas, entre em contato com a MEIDI através do formulário de consulta. A equipe de aplicações pode fornecer recomendações de layout, esquemas de circuitos de acionamento e dados de simulação acústica para o projeto do seu gabinete.
