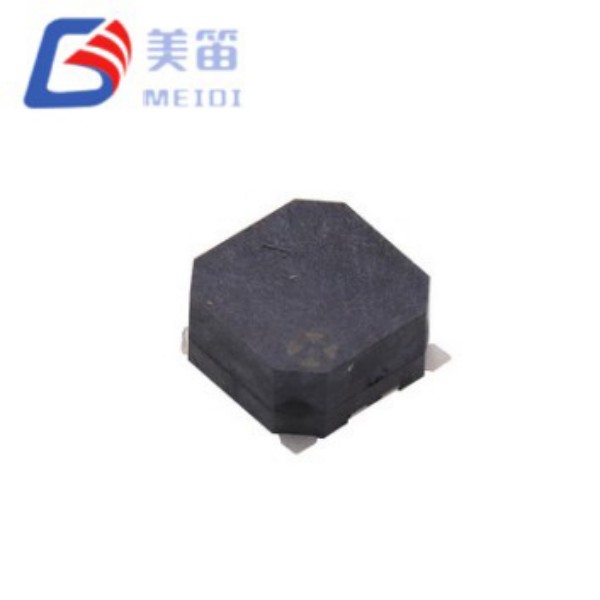

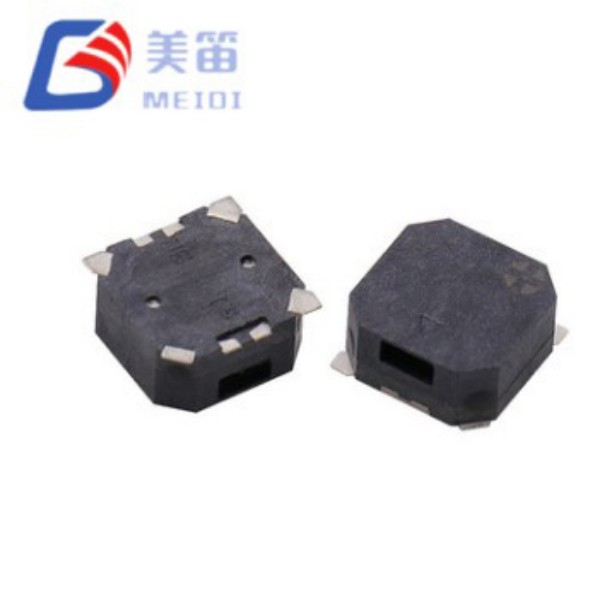

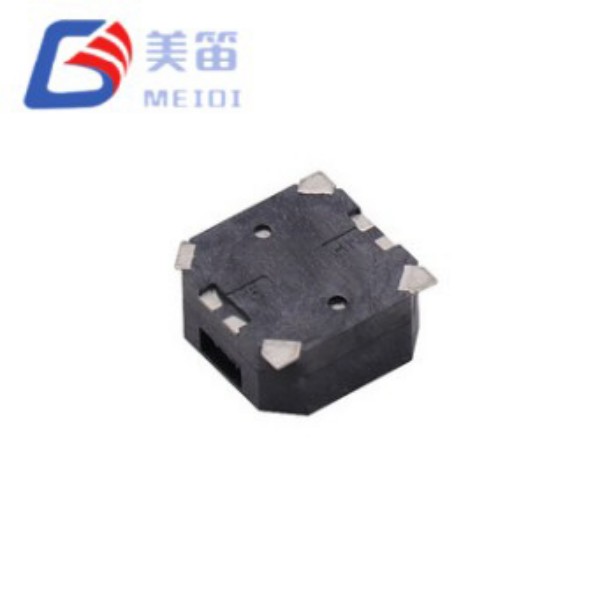

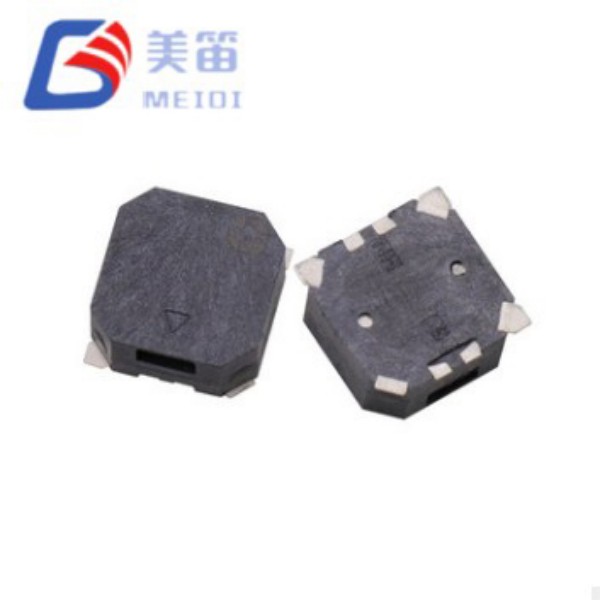

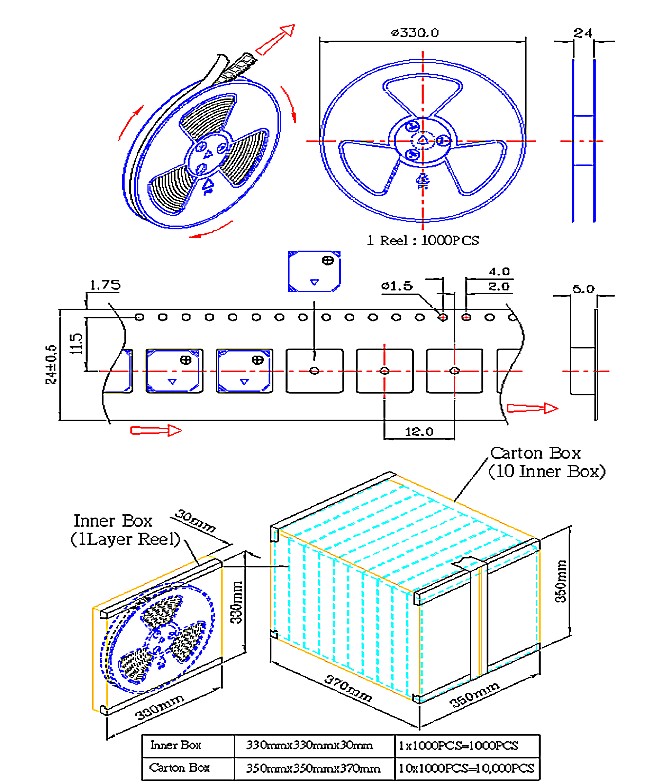

Campainha passiva magnética de 8.5*8.5*4mm SMD

A série MLT‑8540 compreende duas campainhas eletromagnéticas passivas que compartilham uma área SMD idêntica de 8,5×8,5×4,0mm, diferenciada pela impedância da bobina e classificação de tensão: a variante de 16Ω (MLT‑8540‑16R) para sistemas de 2,5–4,5V e a variante de 32Ω (MLT‑8540‑32R) para barramentos de 4,5–6,5V. Essa plataforma mecânica unificada permite que os engenheiros avaliem ambas as arquiteturas de inversores sem alterações no layout da PCB, simplificando a prototipagem e o dimensionamento da plataforma em famílias de produtos com diferentes tensões de alimentação.

Fabricadas nas instalações da MEIDI em Jiangsu, com certificação ISO-9001, ambas as variantes apresentam uma altura de cavidade interna de 4,0 mm – a mais alta na classe de pegada de 8,5 mm – otimizando a ressonância de Helmholtz em 2700 Hz para maior penetração de baixa frequência. A verificação de lote de amostras confirma valores de SPL que variam de 91,2dB a 99,3dB, excedendo substancialmente o mínimo de 85dB. O invólucro preto do LCP suporta refluxo sem chumbo a 255°C e opera de -30°C a +70°C, com capacidade de armazenamento de -40°C a +85°C.

Arquitetura de Dupla Impedância – Benefícios Práticos

A campainha magnética passiva SMD de 8,5 * 8,5 * 4 mm apresenta uma estratégia eficiente de aquisição raramente disponível em portfólios de campainhas SMD. Em vez de forçar os engenheiros a selecionar uma única impedância e aceitar qualquer faixa de tensão que ela implique, esta série fornece duas configurações elétricas validadas a partir de uma base mecânica. Essa abordagem oferece três vantagens práticas:

Flexibilidade de prototipagem – durante o desenvolvimento inicial, as equipes podem avaliar variantes de 16Ω e 32Ω em layouts de PCB idênticos sem revisar a geometria do bloco, zonas de exclusão ou modelos acústicos do gabinete. A altura de 4,0 mm e a pegada de 8,5 mm permanecem constantes; somente o circuito de acionamento e o item de linha da BOM são alterados.

Escalabilidade da plataforma – uma família de produtos que abrange unidades portáteis alimentadas por USB de 3,3 V e módulos instalados em veículos de 5 V pode compartilhar um único modelo mecânico de campainha, simplificando o gerenciamento da cadeia de suprimentos, reduzindo a proliferação de SKU e consolidando os esforços de qualificação de confiabilidade.

Eficiência com tensão otimizada – a variante de 16Ω consome ≤100mA a 3,6V, adequada para projetos com restrição de bateria; a variante de 32Ω consome ≤80mA a 5V, reduzindo as perdas I²R em cabos longos e minimizando o estresse térmico nos transistores do driver em gabinetes selados. Ambos alcançam uma saída acústica comparável através de diafragma idêntico e geometria de cavidade – a diferença de impedância é uma otimização no nível do sistema, não um comprometimento acústico.

Atributos principais

Plataforma unificada de impedância dupla – opções de 16Ω e 32Ω em invólucros idênticos de 8,5×8,5×4,0mm, eliminando reprojeto mecânico ao avaliar arquiteturas de tensão de acionamento

Altura máxima da cavidade SMT – volume interno de 4,0 mm otimiza a eficiência de ressonância de Helmholtz em 2,7 kHz, proporcionando SPL mais alto do que alternativas de 3,0 mm de área igual

Saída medida 91,2–99,3dB – o desempenho empírico excede significativamente a especificação ≥85dB, proporcionando espaço acústico substancial para ambientes ruidosos

Emparelhamento de impedância com otimização de tensão – 16Ω para sistemas lógicos/íon de lítio de 3,6V com consumo ≤100mA; 32Ω para ônibus industriais/automotivos de 5V com consumo ≤80mA

Faixa operacional estendida de -30 °C a +70 °C – supera os limites padrão do consumidor, suportando inicialização a frio e implantações externas expostas ao sol

Carcaça LCP preta com compatibilidade de refluxo – suporta picos de refluxo sem chumbo de 255±5°C e mantém a estabilidade dimensional em todo o envelope térmico

Cenários de aplicação

A altura estendida da cavidade e a ressonância de baixa frequência tornam a série MLT‑8540 particularmente eficaz em ambientes onde o ruído ambiente mascara alertas de frequência mais alta. As instalações típicas incluem:

Painéis de automação industrial – avisos de falhas e tons de conclusão de processos no chão de fábrica com ruído contínuo de máquinas

Segurança de edifícios comerciais – alertas de intrusão e feedback de controle de acesso em saguões, corredores e estruturas de estacionamento

Sistemas de aviso no interior do veículo – lembretes de cinto de segurança, avisos sonoros de status de portas e alertas ao motorista em arquiteturas elétricas de 12V/24V

Equipamentos de telecomunicações externos – tons de status e indicadores de falha em gabinetes expostos às intempéries e gabinetes montados em postes

Consoles de navegação marítima – alertas sonoros em equipamentos de ponte e painéis internos com ventilação limitada e alta umidade

Monitoramento de armazenamento refrigerado – avisos de limites de temperatura em logística de cadeia de frio e ambientes de armazenamento

Validação de fabricação e confiabilidade

A MEIDI fabrica ambas as variantes do MLT‑8540 em linhas de montagem SMD dedicadas com enrolamento automatizado de bobina, soldagem e calibração acústica. Nossa instalação em Jiangsu mantém a certificação ISO 9001:2015, com controle estatístico de processo aplicado em todas as etapas da produção.

Cada lote de produção passa por testes de qualificação uniformes:

Caracterização elétrica – verificação 100% da resistência da bobina, corrente operacional e frequência ressonante

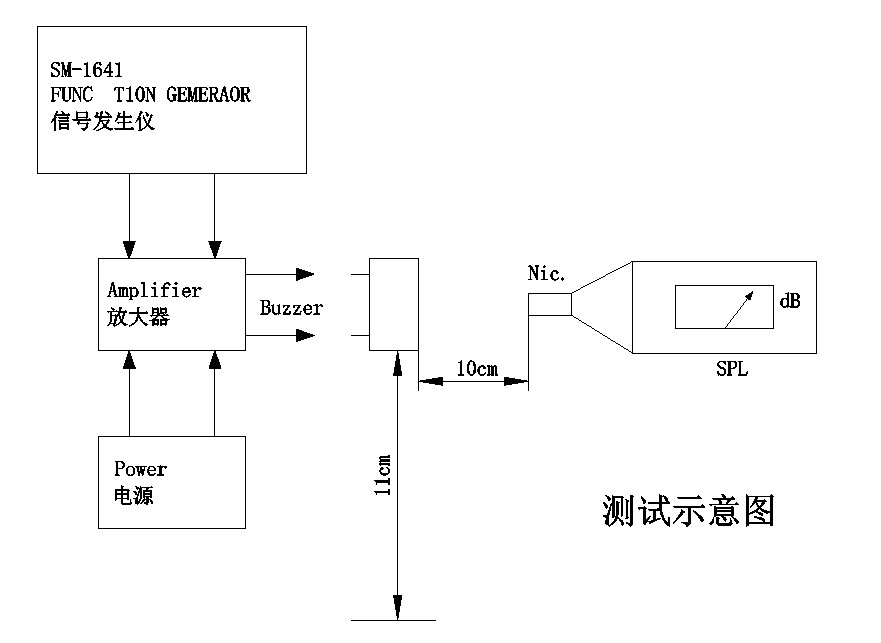

Validação acústica – amostragem estatística confirma NPS ≥85dB; os resultados medidos excedem consistentemente 91dB

Resistência ambiental – 48 horas de armazenamento em alta temperatura a +80°C, 48 horas de armazenamento em baixa temperatura a -30°C e choque térmico de 5 ciclos (-30°C ↔ +80°C)

Tensão mecânica – vibração sinusoidal (10–55 Hz, amplitude de 1,0 mm, eixos XYZ, 0,5 horas no total) e queda livre de 75 cm em madeira dura de 10 mm (3 impactos)

Resistência à umidade – 48 horas a 50°C / 95% UR com recuperação de 2 horas e caracterização elétrica

Resistência ao calor da solda – 250 °C por 10 segundos com folga de 2,0 mm entre o corpo e a solda, além de conformidade com o perfil de refluxo

A documentação de conformidade RoHS e REACH está disponível. Os códigos de identificação de lote fornecem rastreabilidade total até a data de produção, resultados de testes e certificados de matéria-prima.

Perguntas e respostas sobre integração

Q1: Como escolho entre as variantes de 16Ω e 32Ω para meu sistema?

A seleção depende da tensão de alimentação disponível e do orçamento atual. A variante de 16Ω (2,5–4,5V) é otimizada para lógica de 3,3V, íons de lítio de célula única (3,0–4,2V) e designs alimentados por USB onde a unidade GPIO MCU direta pode ser viável com capacidade de corrente de pino adequada. A variante de 32Ω (4,5–6,5V) destina-se a acessórios automotivos de 5V, saídas de CLP industriais e sistemas alimentados por PoE, onde a tensão mais alta reduz a demanda de corrente e as perdas na fiação. Ambas as variantes compartilham dimensões mecânicas e desempenho acústico idênticos; a decisão é puramente elétrica.

Q2: Ambas as variantes podem ser acionadas pelo mesmo sinal PWM de um microcontrolador?

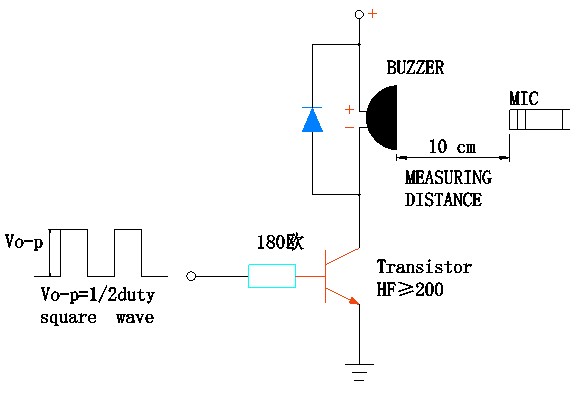

Sim, ambos aceitam onda quadrada de 2700 Hz em suas respectivas tensões nominais. No entanto, o circuito de acionamento deve fornecer a tensão e a corrente apropriadas. A variante 16Ω a 3,6V requer uma fonte capaz de ≤100mA; a variante de 32Ω a 5,0V requer ≤80mA. A partir de um MCU de 3,3 V, a variante de 32Ω requer um transistor de mudança de nível ou MOSFET para atingir sua classificação de 5 V. A partir de um MCU de 5 V, ambos podem ser acionados com resistores de base apropriados e diodos flyback para proteger o GPIO.

Q3: Qual é a vantagem da altura da cavidade de 4,0 mm em relação às alternativas de 3,0 mm?

O aumento do volume interno melhora a ressonância de Helmholtz em 2700 Hz, melhorando a eficiência acústica e contribuindo para as medições de SPL elevados (91–99dB). O perfil mais alto também oferece espaço adicional para a excursão do diafragma, permitindo maior geração de pressão sonora antes do corte mecânico. Embora a altura de 4,0 mm exija mais espaço livre no eixo z, os benefícios acústicos tornam-na preferível para aplicações onde a saída é crítica e há espaço vertical disponível.

P4: A frequência de 2700 Hz é adequada para ambientes com ruído ambiente de alta frequência?

2700 Hz fica abaixo do espectro dominante de muitos motores, compressores e fontes de alimentação chaveadas (normalmente 3–8 kHz). Esta frequência mais baixa muitas vezes melhora a relação sinal-ruído em ambientes industriais, evitando a faixa onde o ruído das máquinas se concentra. Para ambientes dominados por ruídos de baixa frequência (por exemplo, motores a diesel), frequências mais altas podem ser preferíveis – a MEIDI oferece frequências ressonantes alternativas para personalização OEM.

P5: A série MLT‑8540 pode ser usada em aplicações externas ou com alta umidade?

Os componentes são classificados para operação sem condensação com umidade relativa de 90 a 95%, de acordo com o teste de resistência à umidade (48 horas a 50 °C/95% umidade relativa). Eles não são hermeticamente fechados e não devem ser expostos à umidade direta ou imersão. Para uso externo, a campainha deve ser montada dentro de um gabinete com classificação IP com portas acústicas que permitam a transmissão do som e evitem a entrada de água. A MEIDI oferece revestimento isolante como uma opção personalizada para pedidos de grande volume – entre em contato com nossa equipe de engenharia para discutir os requisitos de proteção contra entrada.

Q6: Qual é a vida útil esperada em operação contínua?

A qualificação padrão inclui 96 horas de operação contínua a 25°C com uma onda quadrada de ciclo de trabalho de 50%. Para aplicações de tom contínuo indefinido, a MEIDI recomenda limitar o ciclo de trabalho a 50% ou implementar padrões de alerta intermitentes (por exemplo, 1 segundo ligado, 3 segundos desligado) para reduzir o aquecimento da bobina e prolongar a vida útil. Dados de teste de vida útil estendida para condições operacionais específicas estão disponíveis mediante solicitação.
