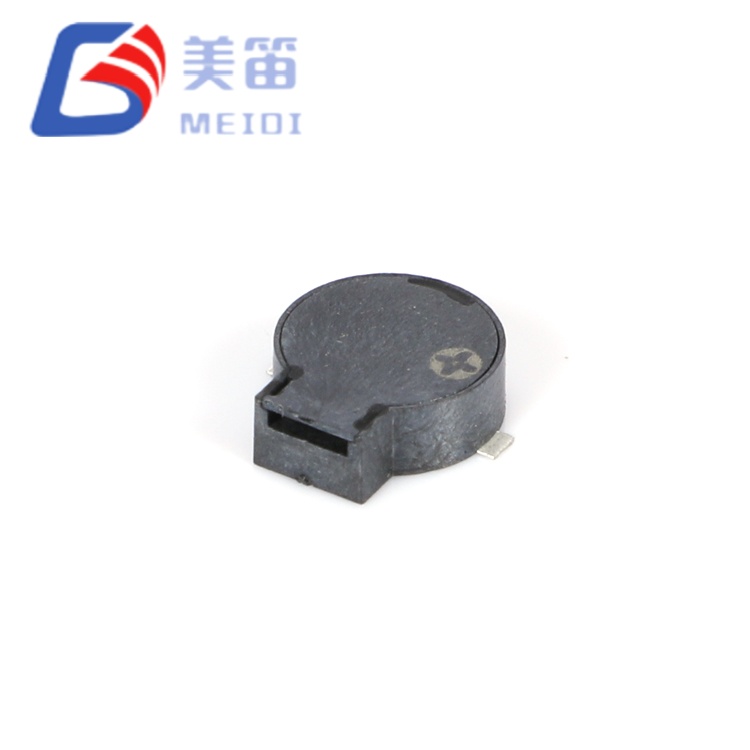

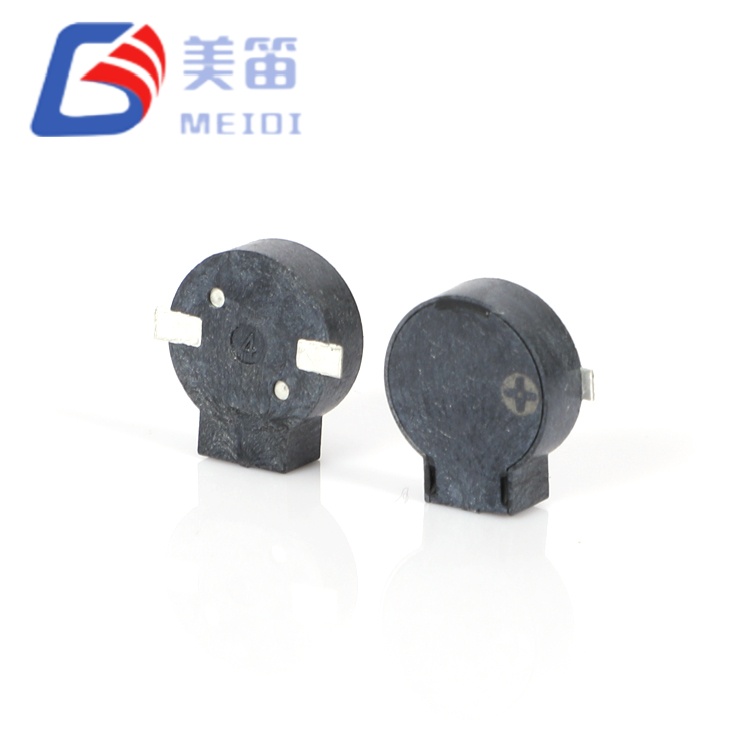

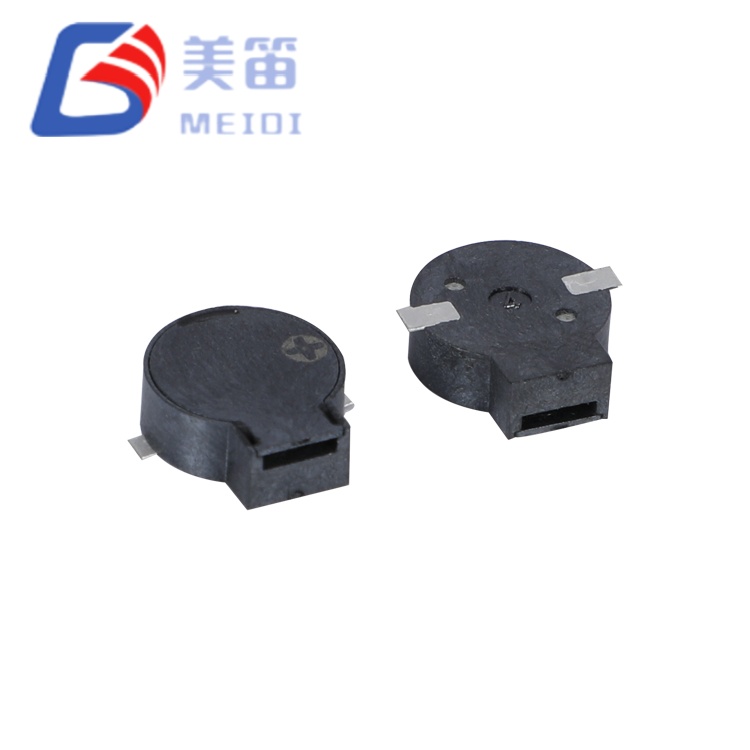

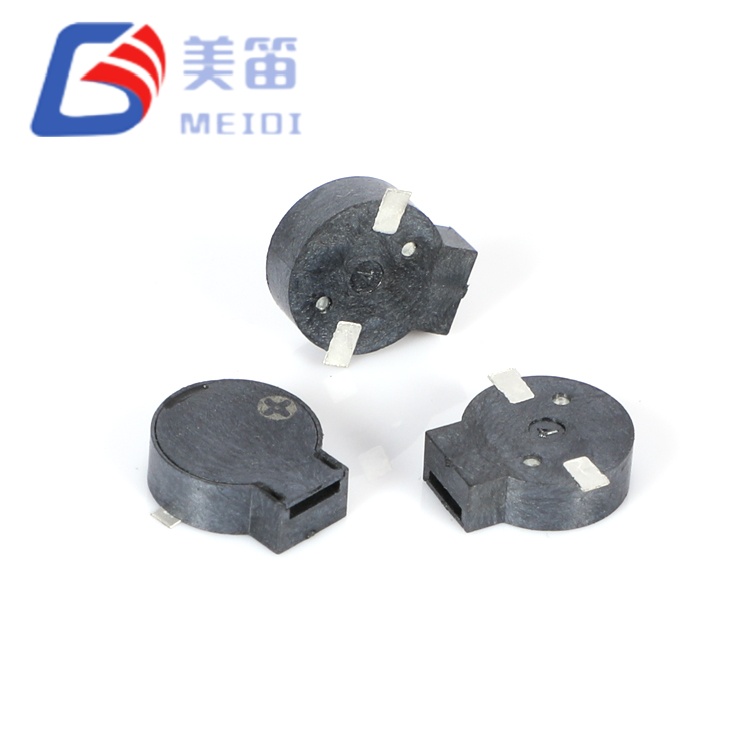

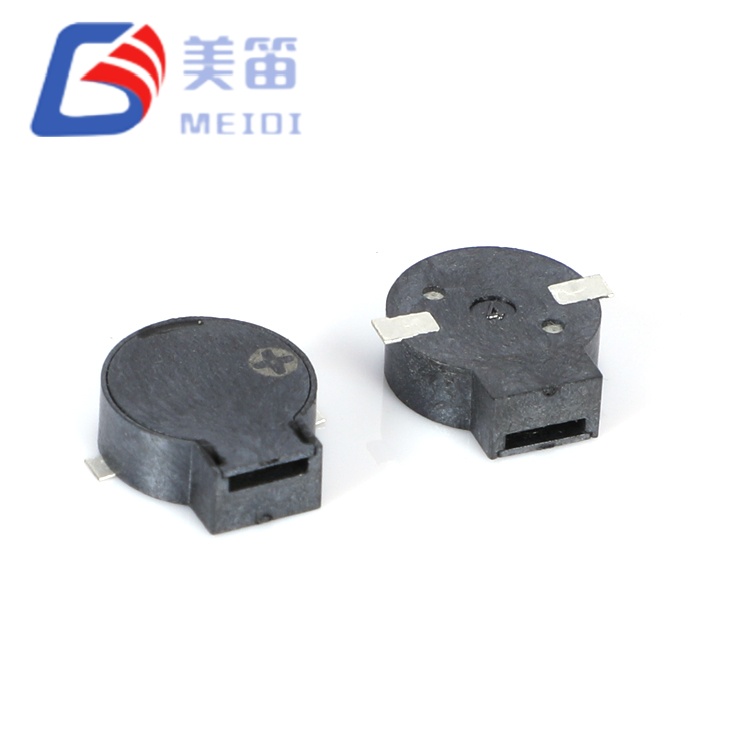

A campainha passiva magnética SMD de 9*3,2 mm compreende duas campainhas eletromagnéticas passivas que compartilham uma área circular de 9,0 mm com um perfil de 3,2 mm, oferecendo um meio termo entre alternativas ultrafinas de 2,5 mm e alternativas mais altas de 4,0 mm. Duas variantes de impedância estão disponíveis: o modelo de 16Ω (MLT‑9032‑16R) para sistemas de 2,5–4,5V e o modelo de 32Ω (MLT‑9032‑32R) para barramentos de 4,5–6,5V, ambos fornecendo pressão sonora ≥80dB a 2700Hz a partir do mesmo envelope mecânico.
Produzida nas instalações com certificação ISO-9001 da MEIDI na província de Jiangsu, a altura da cavidade de 3,2 mm proporciona maior volume de ressonância interna em comparação com variantes de 2,5 mm, melhorando a eficiência acústica de baixa frequência sem afetar significativamente a folga do eixo z. O diafragma circular de 9 mm gera resultados consistentes em todos os lotes de produção, com dados de amostra mostrando valores de SPL normalmente superiores a 86 dB. O invólucro preto do LCP suporta soldagem por refluxo a 255°C e opera de -30°C a +70°C, com capacidade de armazenamento de até -40°C para logística de cadeia de frio.
| Parâmetro | MLT‑9032‑16R | MLT‑9032‑32R |
| Tipo de produto | Campainha passiva SMD eletromagnética | Campainha passiva SMD eletromagnética |
| Tensão nominal | 3,6 V (op) | 5,0 V (o-p) |
| Tensão operacional | 2,5 – 4,5 V (op) | 4,5 – 6,5 V (op) |
| Saída de som a 10 cm | ≥80dB | ≥80dB |
| Corrente Operacional | ≤ 100 mA | ≤ 80 mA |
| Frequência Ressonante | 2700±300Hz | 2700±300Hz |
| Resistência da bobina | 16±3Ω | 32±3Ω |
| Temperatura operacional | -30 °C ~ +70 °C | -30 °C ~ +70 °C |
| Temperatura de armazenamento | -40 °C ~ +85 °C | -40 °C ~ +85 °C |

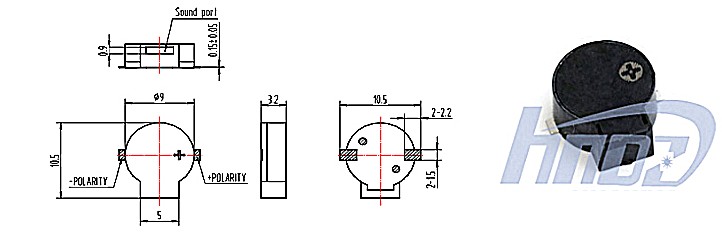

| Dimensões (Diâmetro × A) | 9,0 × 3,2 mm | 9,0 × 3,2 mm |
| Peso | 0,8g | 0,8g |
| Material da Habitação | LCP preto | LCP preto |
| Método de soldagem (recomendado) | Refluxo: 255 ± 5 °C, 3 s; Pré-aquecer 180 °C, 40–70 s | Refluxo: 255 ± 5 °C, 3 s; Pré-aquecer 180 °C, 40–70 s |
A campainha magnética passiva SMD de 9*3,2 mm ocupa uma posição deliberada entre o ultrafino MLT‑9025 de 2,5 mm e as famílias mais altas de 4,0 mm MLT‑8540. A altura da cavidade de 3,2 mm fornece ressonância Helmholtz aprimorada a 2700 Hz em comparação com a variante de 2,5 mm, proporcionando maior eficiência acústica sem exceder o orçamento do eixo z da maioria dos gabinetes industriais e automotivos. Isto o torna uma escolha versátil para projetos onde o espaço vertical é limitado, mas a saída acústica deve permanecer robusta.
A arquitetura de impedância dupla oferece a mesma flexibilidade de aquisição que outros produtos da série MLT: um único espaço mecânico suporta variantes de 16Ω e 32Ω, permitindo que os engenheiros avaliem diferentes trilhos de tensão sem alterações no layout da PCB. A variante de 16Ω é otimizada para sistemas lógicos de íon-lítio de 3,6V e 3,3V, enquanto a variante de 32Ω é voltada para barramentos automotivos e industriais de 5V, cada um com consumo de corrente adaptado à sua classe de tensão.
A área circular de 9,0 mm fornece uma área de diafragma maior do que as alternativas quadradas de 8,5 mm, contribuindo para o desempenho do SPL medido. A massa de 0,8 g garante um manuseio confiável por equipamentos pick-and-place padrão, e o invólucro preto do LCP mantém a estabilidade dimensional em toda a faixa térmica, suportando processos de soldagem por refluxo e por onda.
Cavidade expandida para otimização de baixas frequências – a altura de 3,2 mm proporciona maior volume de ressonância interna em comparação com equivalentes de 2,5 mm, melhorando a eficiência acústica em 2,7 kHz sem aumentar a área ocupada pela PCB
Plataforma unificada de impedância dupla – opções de 16Ω e 32Ω de envelope mecânico idêntico de 9,0×3,2mm, eliminando reprojeto mecânico ao avaliar arquiteturas de tensão de acionamento entre gerações de produtos
Penetração de ruído de baixa frequência – o centro ressonante de 2700 Hz tem como alvo a banda de 2–3 kHz, onde a densidade espectral do ruído ambiente industrial é minimizada, melhorando a perceptibilidade de alerta em ambientes de máquinas e veículos
Eficiência de corrente otimizada para tensão – variante 16Ω ≤100mA a 3,6V; Variante 32Ω ≤80mA a 5V; verifique o desempenho térmico e EMI no gabinete de destino
Armazenamento prolongado em climas frios – a classificação de armazenamento de -40°C suporta logística ártica, equipamentos de alta altitude e máquinas armazenadas no inverno sem degradação paramétrica
Carcaça LCP compatível com refluxo – polímero de cristal líquido preto suporta picos de refluxo sem chumbo de 255±5°C com até 3 passagens, mantendo a estabilidade dimensional em toda a faixa térmica
Automação de armazém e robótica logística – prevenção de colisões, conclusão de coleta e alertas de estação de carregamento em AGVs, AMRs e sistemas de classificação automatizados operando em pavilhões industriais com alto eco
Infraestrutura de carregamento de veículos elétricos – status de conexão, falha e tons de sessão completa em caixas de embutir Nível 2 e pedestais de carregamento rápido CC com arquiteturas de barramento interno de 5V
Equipamentos de ponta de telecomunicações – alarmes de limite térmico, falha de ventilador e redundância de energia em pequenas células 5G, unidades de rádio remotas e gabinetes de backhaul externos
Equipamentos para cozinhas comerciais e serviços de alimentação – alertas de ciclo completo, temperatura atingida e porta entreaberta em fornos de convecção, abatedores de temperatura e distribuidores automáticos de bebidas
Sistemas internos de trens e transporte público – obstrução de portas, próxima parada e tons de intercomunicação de emergência em trens suburbanos, vagões de metrô e plataformas de bonde com subsistemas regulados de 24 V a 5 V
Controladores de bombas e compressores industriais – alertas de cavitação, sobrepressão e intervalo de manutenção em estações de águas residuais, chillers HVAC e painéis de distribuição pneumática

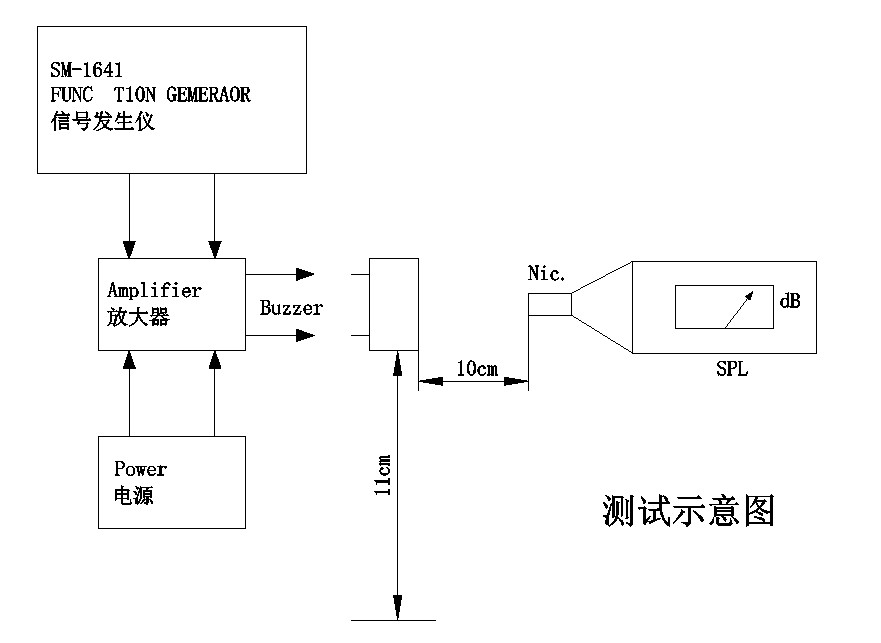

A verificação do lote de produção (n=10 por variante) sob condições padrão – onda quadrada em tensão nominal, frequência de ressonância, ciclo de trabalho de 50%, medição de campo livre de 10 cm – confirma as seguintes distribuições:
| Variante | Faixa SPL (dB) | Faixa de corrente (mA) | Frequência (Hz) | Impedância (Ω) |
| MLT‑9032‑16R | 86,2–89,7 | 68,0–72,5 | 2700 (todas as amostras) | 15,6–17,2 |
| MLT‑9032‑32R | 85,4–88,9 | 60,5–64,2 | 2700 (todas as amostras) | 29,8–32,3 |
Ambas as variantes mostram desvio de frequência zero em todas as amostras, indicando um controle de fabricação maduro. A faixa SPL de 85,4–89,7dB fornece 5,4dB a 9,7dB de headroom acima do mínimo de 80dB, acomodando a atenuação do gabinete e o envelhecimento dos componentes. A variante de 16Ω exibe SPL de pico ligeiramente mais alto devido ao aumento do fornecimento de corrente em sua tensão nominal, enquanto a variante de 32Ω fornece saída comparável com consumo de corrente reduzido, validando a intenção do projeto de otimização de tensão.
A MEIDI produz ambas as variantes do MLT-9032 em linhas de montagem SMD dedicadas com enrolamento automatizado de bobina, soldagem e calibração acústica. Nossa instalação em Jiangsu mantém a certificação ISO 9001:2015, com controle estatístico de processo aplicado em todas as etapas da produção.
Cada lote de produção passa por testes de qualificação uniformes:
Caracterização elétrica – verificação 100% da resistência da bobina, corrente operacional e frequência ressonante
Validação acústica – amostragem estatística confirma NPS ≥80dB; os resultados medidos excedem consistentemente 85dB
Resistência climática – 48 horas de armazenamento em alta temperatura a +80°C, 48 horas de armazenamento em baixa temperatura a -30°C e choque térmico de 5 ciclos (-30°C ↔ +80°C, 30 minutos de permanência por extremo)
Tensão mecânica – vibração sinusoidal (10–55 Hz, amplitude de 1,0 mm, eixos XYZ, 0,5 horas no total) e queda livre de 75 cm em madeira dura de 10 mm (3 impactos)
Resistência à umidade – 48 horas a 50°C / 95% UR com recuperação de 2 horas e caracterização elétrica
Resistência ao calor da solda – 250 °C por 10 segundos com folga de 2,0 mm entre o corpo e a solda, além de conformidade com o perfil de refluxo
A documentação de conformidade RoHS e REACH está disponível. Os códigos de identificação de lote fornecem rastreabilidade total até a data de produção, resultados de testes e certificados de matéria-prima.
P1: Como o MLT‑9032 de 3,2 mm se compara ao MLT‑9025 de 2,5 mm e ao MLT‑8540 de 4,0 mm?
A altura de 3,2 mm do MLT‑9032 representa um caminho intermediário entre as famílias MLT‑9025 e MLT‑8540. A saída acústica é comparável em todos os três (≥80dB), mas a cavidade mais alta fornece resposta fora de ressonância mais consistente e sensibilidade reduzida à carga acústica do gabinete. Selecione o MLT‑9025 para designs ultrafinos, o MLT‑9032 para folga balanceada e o MLT‑8540 para altura livre acústica máxima onde houver espaço vertical disponível.
Q2: Qual circuito de acionamento é recomendado para cada variante?

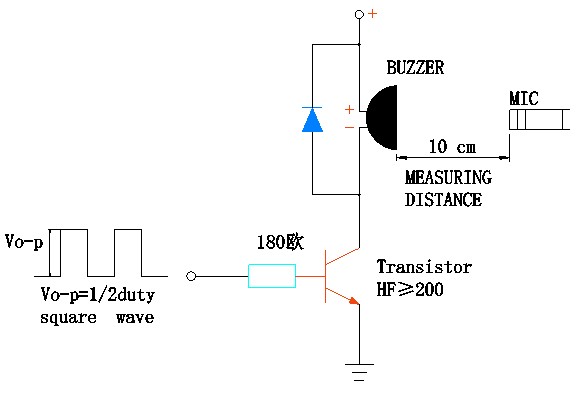

A variante de 16Ω a 3,6V consome ≤100mA e pode ser acionada diretamente de pinos GPIO MCU capazes (verifique a classificação de corrente do pino ≥100mA) ou através de uma simples chave de transistor NPN com resistor de base de 180Ω. A variante de 32Ω a 5V consome ≤80mA, mas requer um estágio de driver quando acionada pela lógica de 3,3V; da lógica de 5 V, um resistor de base de 330Ω com transistor de uso geral (hFE≥ 200) fornece acionamento adequado. Um diodo flyback (1N4148 ou similar) através da bobina é obrigatório para ambas as variantes para proteger o elemento de acionamento contra contragolpes indutivos durante a comutação.
P3: O MLT‑9032 pode substituir campainhas magnéticas passantes em projetos existentes?
Sim, com revisão do layout da PCB desde o furo passante até os blocos SMD. A área circular de 9,0 mm ocupa menos área da placa do que as típicas campainhas de furo passante de 12 mm, ao mesmo tempo que elimina furos e inserção manual. A saída acústica (≥80dB) atende ou excede muitos equivalentes de furo passante de 12 mm. A principal consideração de projeto é a migração do circuito de acionamento: as campainhas de passagem geralmente operam a 12 V com osciladores internos, enquanto o MLT‑9032 requer excitação externa de 2,7 kHz a 3,6 V ou 5 V. Uma saída PWM do microcontrolador ou um oscilador simples substitui o acionamento autooscilante.
P4: A altura de 3,2 mm é compatível com gabinetes padrão para smartphones e tablets?
O perfil de 3,2 mm excede o orçamento do eixo z da maioria dos smartphones modernos (normalmente 2,0–2,5 mm acima do PCB), mas cabe confortavelmente em tablets, laptops, dispositivos portáteis industriais e gabinetes internos de automóveis, onde uma folga de 4,0–6,0 mm é comum. Para produtos eletrônicos de consumo ultrafinos, as famílias MLT‑9025 (2,5 mm) ou MLT‑5020 (2,0 mm) são mais apropriadas. O MLT‑9032 destina-se a aplicações onde o desempenho acústico supera a espessura absoluta.
P5: As frequências ressonantes ou valores de impedância personalizados estão disponíveis para programas OEM?

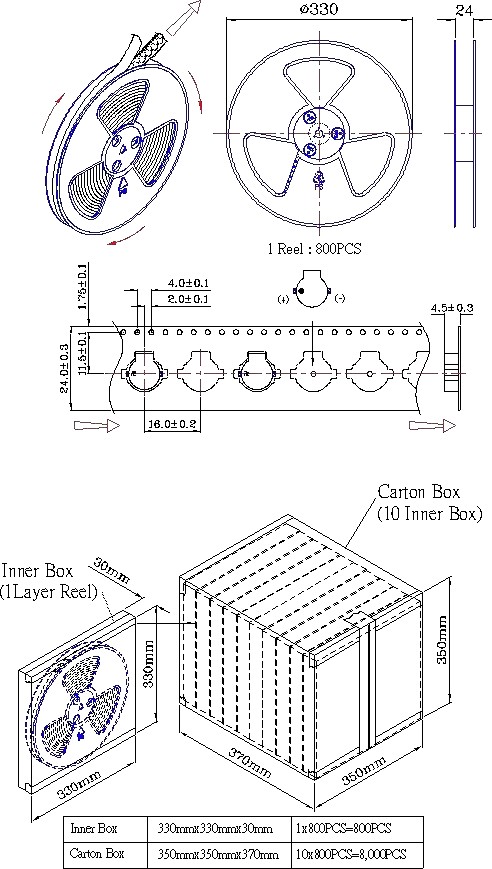

Sim. MEIDI oferece suporte à personalização OEM/ODM, incluindo valores de impedância intermediária, frequências ressonantes modificadas (faixa de 2,0 a 3,5 kHz), cores alternativas de invólucro para identificação visual e embalagem personalizada de fita e bobina. Aplicam-se quantidades mínimas de pedido e prazos de entrega. Entre em contato com nossa equipe de vendas para discutir requisitos específicos e solicitar um orçamento para configurações personalizadas.
Q6: Qual é a vida útil acústica típica em operação contínua?
A qualificação padrão inclui 96 horas de operação contínua a 25°C com uma onda quadrada de ciclo de trabalho de 50%. Para aplicações de tom contínuo indefinido, a MEIDI recomenda limitar o ciclo de trabalho a 50% ou implementar padrões de alerta intermitentes (por exemplo, 1 segundo ligado, 3 segundos desligado) para reduzir o aquecimento da bobina e prolongar a vida útil. Dados de teste de vida útil estendida para condições operacionais específicas estão disponíveis mediante solicitação.
Para documentação técnica completa, recomendações de pegada de PCB, circuitos de driver de referência para ambas as variantes de impedância ou preços por volume, entre em contato com o suporte de engenharia da MEIDI. Amostras de engenharia de variantes de 16Ω e 32Ω estão disponíveis para projetos de desenvolvimento qualificados.
Nossa equipe de engenharia de aplicações normalmente responde em um dia útil com orientação sobre perfil de refluxo, notas de integração de gabinete acústico e suporte de projeto adaptado aos seus requisitos específicos de tensão e corrente.
