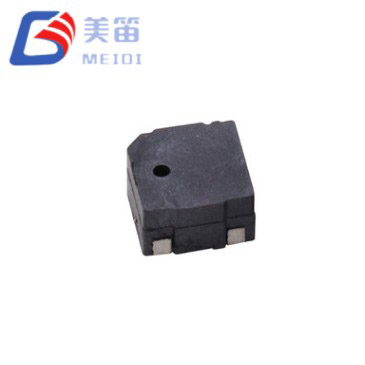

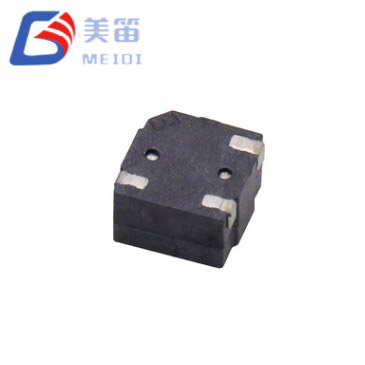

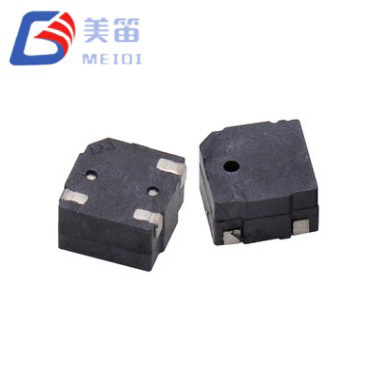

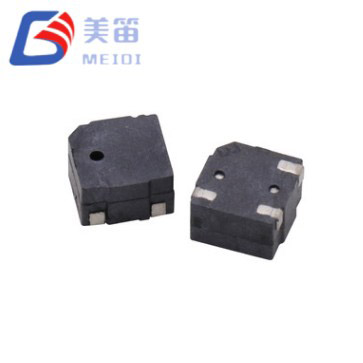

A campainha magnética passiva SMD de 5 * 3 mm é uma campainha eletromagnética passiva de montagem em superfície que aumenta a altura da cavidade para 3,0 mm dentro do pacote compacto de 5,0 × 5,0 mm da série MLT-5000. Este volume interno adicional permite que o transdutor forneça níveis de pressão sonora mais elevados sem aumentar a área da PCB, proporcionando uma atualização prática para projetos que exigem alarmes mais proeminentes, mas limitados pelas restrições de layout da placa. A campainha é acionada por uma onda quadrada externa de 4000 Hz ou sinal PWM, e sua impedância de bobina de 12Ω permite conexão direta aos pinos GPIO de muitos microcontroladores de 3,3 V, simplificando a lista de materiais.
A MEIDI desenvolveu o MLT‑5030 para aplicações onde a acústica do gabinete ou o ruído ambiente exigem uma saída maior do que as alternativas de 2,0 mm de altura podem fornecer. Os dados de teste de uma amostra de produção de dez unidades mostram níveis de pressão sonora entre 87,8 dB e 89,5 dB a 10 cm, com um consumo de corrente de 86,7 mA a 89,0 mA. Esses resultados medidos são consistentes com o mínimo garantido de 80dB e uma corrente máxima de 100mA, proporcionando aos engenheiros um envelope de desempenho claro para trabalhar.
A altura do perfil de 3,0 mm aumenta o volume da câmara de ressonância, traduzindo-se diretamente em maior pressão sonora em comparação com as variantes de 2,0 mm da mesma série, enquanto a dimensão de 5,0×5,0 mm permanece inalterada.
Uma resistência de bobina de 12Ω torna possível acionar a campainha diretamente de uma saída padrão de microcontrolador de 3,3V, eliminando a necessidade de um estágio de transistor separado em muitos projetos e reduzindo a contagem de componentes.
A faixa de tensão operacional se estende de 2 V a 4 V, abrangendo baterias de íons de lítio de célula única, células tipo moeda e trilhos regulados de 3,3 V sem condicionamento de tensão adicional.
A saída acústica é especificada em um mínimo de 80dB a 10cm sob drive de 3V, com frequência de ressonância de 4000Hz e tolerância de ±300Hz.
O invólucro preto do LCP é classificado para operação contínua de −20°C a +70°C e é compatível com soldagem por refluxo sem chumbo padrão até pico de 255°C.
Como um componente eletromagnético passivo, a campainha magnética passiva SMD de 5 * 3 mm requer um sinal de excitação CA, normalmente uma onda quadrada de 4000 Hz, para produzir som. A bobina de 12Ω apresenta uma carga que pode ser acionada por muitos pinos GPIO de 3,3V capazes de fornecer até 100mA, embora um buffer de transistor continue sendo uma opção recomendada quando a capacidade de corrente do pino é incerta ou quando várias campainhas compartilham um trilho. A janela operacional de 2 V a 4 V oferece espaço para curvas de descarga da bateria e tolerâncias de alimentação; na classificação de 3,0 V, a pressão sonora atinge pelo menos 80 dB e as amostras de produção excedem consistentemente 87 dB, confirmando o benefício da cavidade ampliada.
A frequência de ressonância é fixada em 4000 Hz, numa faixa onde a audição humana é mais sensível, tornando o tom claramente audível mesmo em ambientes moderadamente barulhentos. A abertura de som offset foi projetada para projetar o tom para frente, o que é útil quando a campainha é colocada atrás de uma grade ou abertura direcional no gabinete. Com 0,1g, o componente adiciona uma massa desprezível à placa e pode ser colocado por equipamento padrão de coleta e colocação.

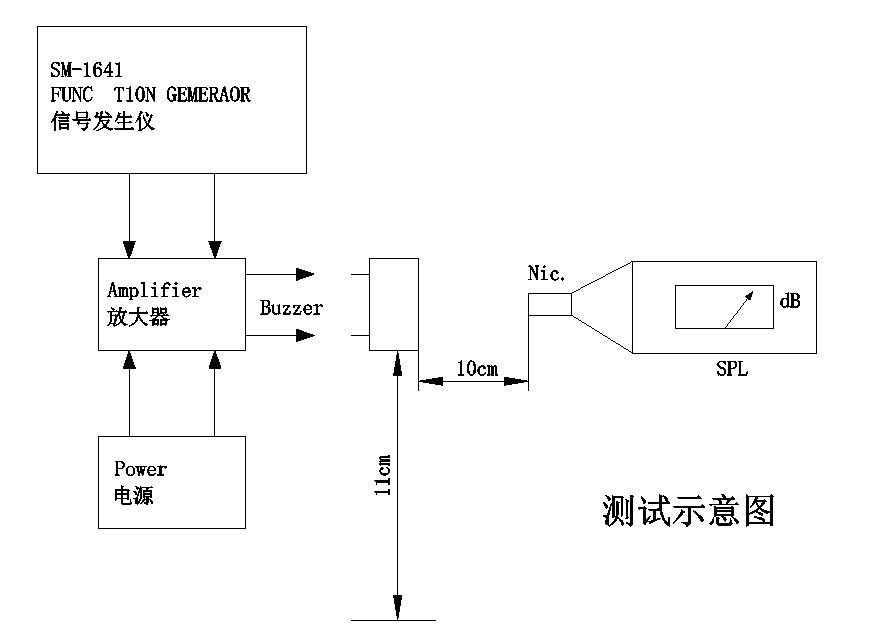

A MEIDI realiza testes acústicos em cada lote de produção, e os números típicos de desempenho citados na folha de dados são derivados de tais medições. As especificações garantidas fornecem uma base confiável para o projeto do sistema, enquanto os dados da amostra fornecem uma visão realista do que pode ser esperado na produção em volume.
A altura aumentada da cavidade de 3,0 mm oferece uma vantagem acústica mensurável em relação às alternativas mais finas de 2,0 mm, sem expandir a área ocupada pela PCB, tornando-a uma atualização imediata para layouts existentes de 5 mm que possuem o espaço vertical necessário.
Uma resistência de bobina de 12Ω permite acionamento GPIO direto em muitos microcontroladores de 3,3V, simplificando o circuito de acionamento e economizando espaço na placa.
A tolerância de tensão de alimentação de 2 V a 4 V acomoda uma variedade de fontes de baixa tensão, desde pacotes de lítio de célula única até trilhos lógicos regulados.
O invólucro do LCP mantém seu formato e a integridade da almofada de solda por meio de ciclos de refluxo, com um pico especificado de 255°C e até três passagens, suportando montagem em ambos os lados quando necessário.
A emissão de som direcional através de um orifício deslocado ajuda a focar o alerta no usuário, melhorando o volume percebido em instalações frontais.
| Parâmetro | Valor |
| Tipo de produto | Campainha passiva SMD eletromagnética |
| Tensão nominal | 3,0 V (op) |
| Tensão operacional | 2 – 4 V (op) |
| Saída de som a 10 cm | ≥80dB |
| Corrente Operacional | ≤ 100 mA |
| Frequência Ressonante | 4000±300 Hz |
| Resistência da bobina | 12±3Ω |
| Temperatura operacional | -20 °C ~ +70 °C |
| Temperatura de armazenamento | -30 °C ~ +80 °C |
| Dimensões (C × L × A) | 5,0 × 5,0 × 3,0 mm |
| Peso | 0,1g |
| Material da Habitação | LCP preto |
| Método de soldagem (recomendado) | Refluxo: 255 ± 5 °C, 3 s; Pré-aquecer 180 °C, 40–70 s |
As descrições de casos de uso a seguir baseiam-se nas características elétricas e acústicas do MLT‑5030. Eles são fornecidos como orientação de integração e devem ser validados para o produto final específico e para o ambiente regulatório.
Painéis de alarme industriais e controladores de processo se beneficiam da saída de 85 dB+ e da área útil quadrada de 5 mm, que se adapta a placas de E/S densas onde vários pontos de alerta são necessários. A altura de 3,0 mm é normalmente compatível com a folga acima dos gabinetes de trilho DIN padrão.
Teclados de segurança e controle de acesso, detectores de intrusão e sirenes de alarme de incêndio podem usar a emissão direcional da campainha para direcionar o tom para o usuário, enquanto o drive GPIO direto simplifica as instalações multizonas.
Equipamentos de diagnóstico médico, como analisadores de bancada e monitores de pacientes, geralmente exigem um alerta claro e com frequência estável para conclusão de ciclo ou condições de erro. O tom de 4.000 Hz é distinto do ruído ambiente de frequência mais baixa, comum em ambientes clínicos.
Aparelhos comerciais, incluindo máquinas de lavar louça industriais, máquinas de lavar roupa e equipamentos de venda automática, podem contar com o MLT‑5030 para alertas de fim de ciclo e de falhas, com a ampla gama de fornecimento acomodando as variações de tensão típicas das placas de controle dos aparelhos.
Os sistemas auxiliares automotivos, como sensores de proximidade reversa, lembretes de cinto de segurança e indicadores de carga de veículos elétricos, podem usar a campainha em sistemas de 12 V quando um resistor em série é adicionado para diminuir a tensão, ou diretamente em subcircuitos de 3,3 V.
Dispositivos IoT externos, sensores ambientais e nós de infraestrutura de cidades inteligentes expostos ao vento e ao ruído de fundo podem aproveitar a maior pressão sonora disponível na cavidade de 3,0 mm para manter a audibilidade.
A campainha passiva magnética SMD de 5 * 3 mm aborda um conflito comum de hardware: a necessidade de mais saída acústica sem aumentar a área do PCB. Ao aumentar a altura da campainha de 2,0 mm para 3,0 mm, a MEIDI criou um componente que se ajusta às mesmas placas de solda dos modelos mais finos MLT‑5020 e MLT‑5020H, permitindo uma atualização de desempenho acústico sem alterações de layout. O volume interno adicional fornece consistentemente níveis de pressão sonora na faixa alta de 80dB, conforme confirmado por medições de amostras de produção.

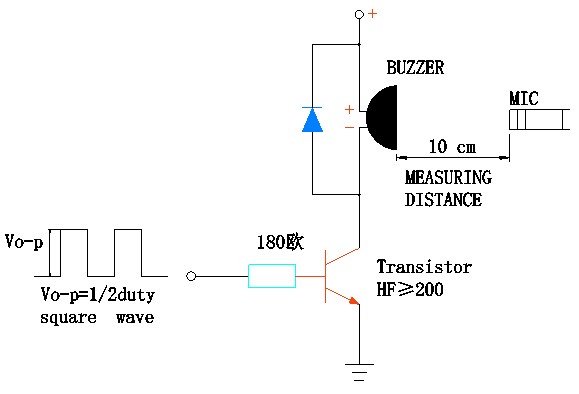

A resistência da bobina de 12Ω foi escolhida para manter os requisitos do inversor simples. Um pino MCU de 3,3 V que pode fornecer 100 mA pode operar a campainha diretamente, o que é útil em projetos sensíveis ao custo, onde cada transistor conta. Para projetistas que preferem um buffer, um pequeno transistor NPN ou MOSFET funciona com níveis lógicos padrão e adiciona área mínima.
O invólucro preto do LCP foi comprovado através de testes de confiabilidade que incluem ciclos de temperatura, vibração e testes de queda, proporcionando confiança na estabilidade a longo prazo. O componente é compatível com linhas SMT automatizadas e pode suportar o estresse térmico de processos de refluxo dupla face. Amostras estão disponíveis para verificar o desempenho acústico do seu gabinete antes de iniciar os volumes de produção.
A MEIDI Intelligent Technology fabrica componentes acústicos desde 2011. A fábrica da empresa em Jiangsu, China, opera sob um sistema de gestão de qualidade certificado pela ISO 9001 e integra moldagem LCP interna, enrolamento automatizado de bobina, montagem SMD e testes acústicos 100% em linha. Esta integração vertical permite à MEIDI controlar toda a cadeia de produção, desde a matéria-prima até o componente acabado, e manter uma qualidade consistente em grandes volumes.
O MLT‑5030 é produzido nas mesmas linhas SMD automatizadas que atendem os clientes automotivos e industriais da MEIDI. Cada lote passa por um programa de verificação de confiabilidade conforme definido na especificação do produto. A triagem de estresse ambiental inclui uma exposição de 48 horas a altas temperaturas a +80°C, uma imersão a frio de 48 horas a -30°C e cinco ciclos de choque térmico entre essas temperaturas. A robustez mecânica é confirmada por testes de vibração de 10 Hz a 55 Hz com amplitude de 1,0 mm em todos os eixos, seguidos de três quedas livres de 75 cm sobre uma superfície de madeira. A resistência à umidade é avaliada a 50°C e 90–95% de umidade relativa por 48 horas, e a integridade da soldagem é validada por meio de um teste de calor de solda a 250°C e perfil de refluxo completo.

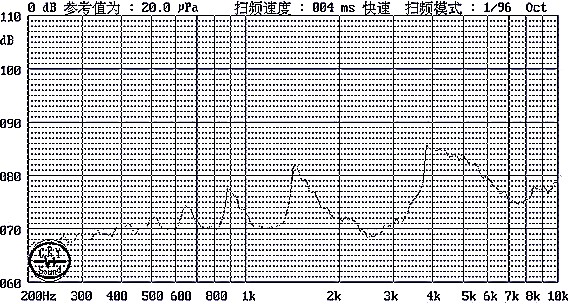

O desempenho de produção típico do MLT‑5030, registrado a partir de uma amostra de dez unidades, mostra pressão sonora entre 87,8 dB e 89,5 dB, corrente entre 86,7 mA e 89,0 mA e uma frequência ressonante estável de 4000 Hz. Esses números demonstram a uniformidade alcançada pelo processo de fabricação e estão disponíveis para análise do cliente junto com relatórios completos de testes de lote.
1. Como o MLT‑5030 se compara acusticamente com os modelos MLT‑5020 de 2,0 mm?
A cavidade de 3,0 mm proporciona ao MLT‑5030 um maior volume de ressonância interna, o que se traduz em maior pressão sonora. Embora o mínimo garantido seja 80dB, as amostras de produção medem rotineiramente 87dB a 89dB. A dimensão de 5,0×5,0 mm é idêntica, portanto o MLT‑5030 pode substituir uma campainha de 2,0 mm sem alterações na PCB, desde que 1,0 mm adicional de altura esteja disponível acima da placa.
2. Qual é a folga mínima necessária acima do MLT‑5030?
O corpo da campainha se estende 3,0 mm acima da superfície do PCB. Para evitar obstrução acústica, é aconselhável manter uma zona livre de pelo menos 4–5mm no total da superfície da placa, incluindo a porta de som. Uma superfície próxima, muito próxima da abertura, pode reduzir o volume percebido e alterar a resposta de frequência.
3. Posso substituir uma campainha magnética passante pelo MLT‑5030?
Sim, a campainha magnética passiva SMD de 5*3 mm oferece uma alternativa de montagem em superfície em um espaço quadrado de 5,0 mm. A PCB precisará ser reprojetada para pads SMD, mas a bobina de 12Ω e o drive de 3V são compatíveis com muitos circuitos lógicos de 3,3V que anteriormente conduziam peças através de furos. Um buffer de transistor ainda pode ser usado se o circuito existente já incluir um.
4. O MLT‑5030 é adequado para dispositivos alimentados por bateria?
Com um consumo máximo de corrente de 100 mA a 3,0 V, a campainha é gerenciável para a maioria das configurações de bateria, incluindo células de íon de lítio de célula única e células tipo moeda de 3 V. A faixa operacional de 2V a 4V cobre a curva de descarga de uma célula de lítio sem regulação. Para aplicações de potência ultrabaixa, reduzir o ciclo de trabalho do PWM para menos de 50% pode reduzir ainda mais a corrente média, ao custo de alguma pressão sonora.
5. Qual perfil de refluxo é recomendado para o MLT‑5030?
O invólucro preto do LCP suporta refluxo padrão sem chumbo com um pico de 255±5°C por 3 segundos, após um pré-aquecimento a 180°C por 40–70 segundos. São permitidas até três passagens de refluxo. O perfil detalhado está incluído nas especificações do produto e a MEIDI pode fornecer orientação para configurações específicas do forno.
Para solicitar um orçamento, solicitar amostras de engenharia ou discutir a personalização OEM/ODM, entre em contato com a MEIDI através do formulário de consulta. A equipe de engenharia de aplicações pode ajudar com a acústica do gabinete, otimização do circuito de acionamento e validação do perfil de refluxo para seu ambiente de produção. A fabricação verticalmente integrada da MEIDI e o sistema de qualidade ISO 9001 fornecem a consistência necessária para programas de alto volume.
