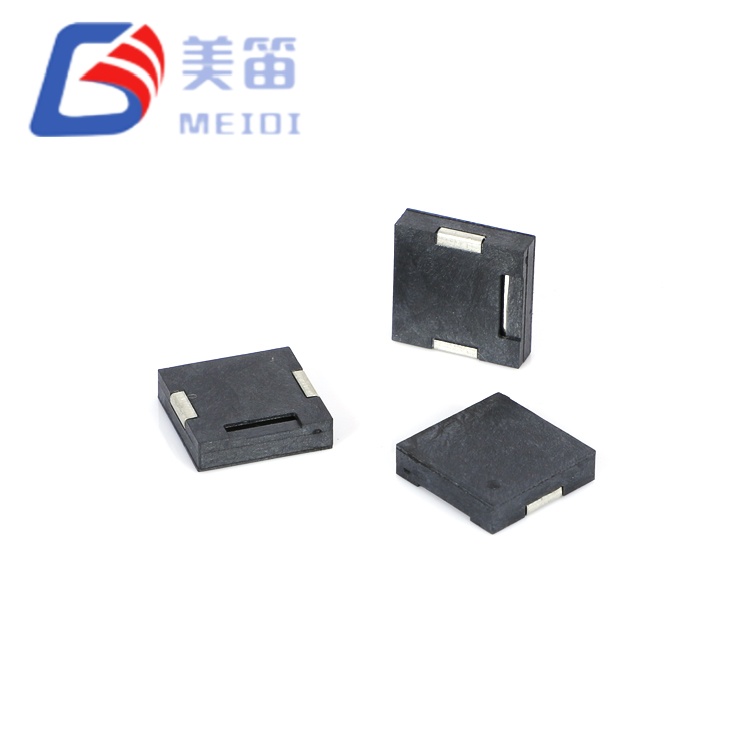

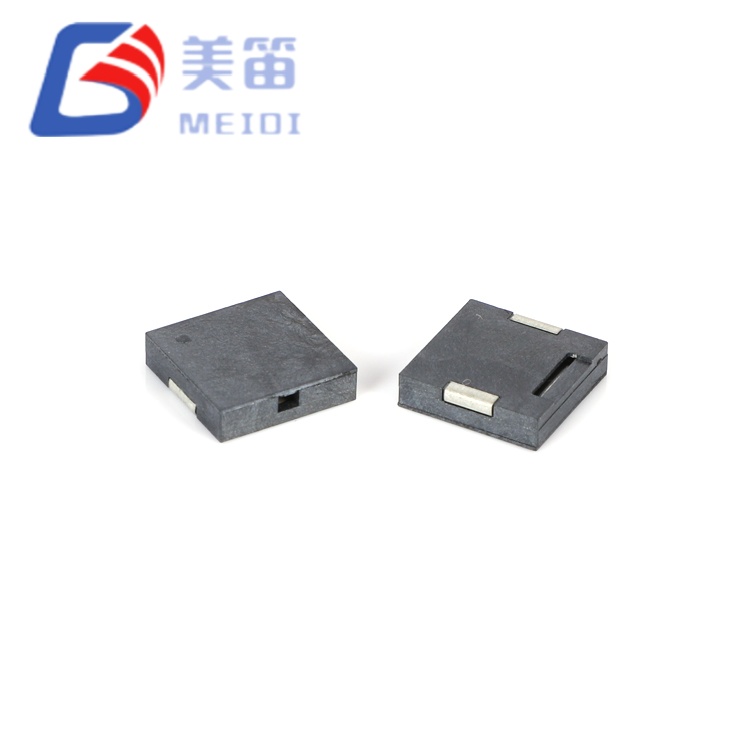

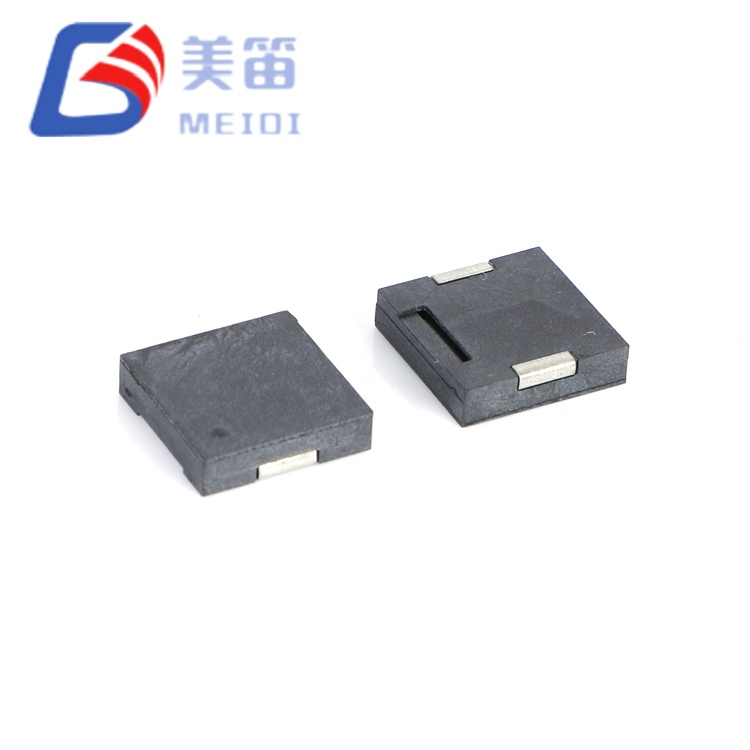

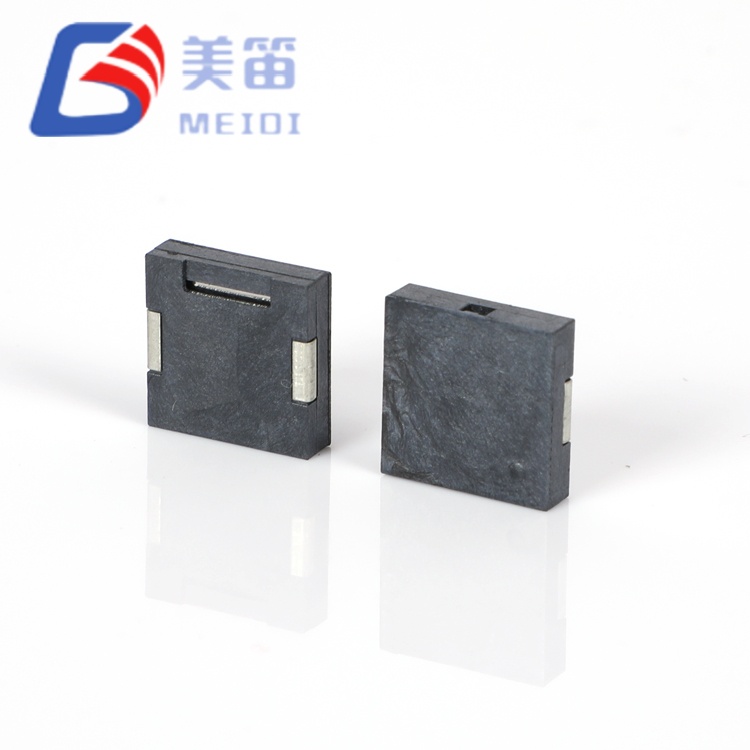

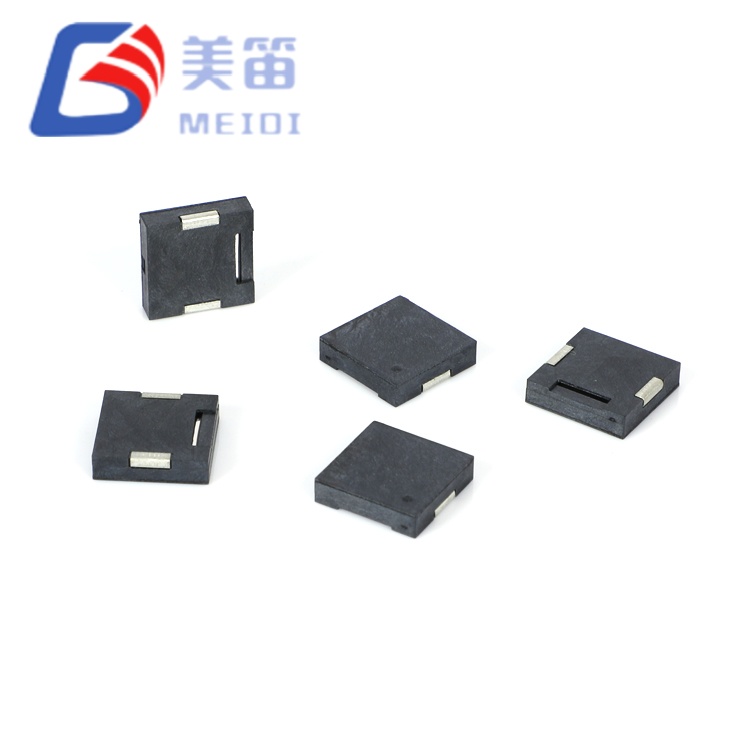

A campainha passiva piezoelétrica SMD de 12 * 12 * 3 mm é uma campainha piezoelétrica passiva de montagem em superfície que aceita um amplo sinal de acionamento de 1–25 V, permitindo que um único componente cubra tudo, desde trilhos lógicos de 3,3 V até barramentos industriais de 24 V. Sua frequência de ressonância é centralizada em 4.000 Hz e, em 3 V nominal, o consumo de corrente permanece abaixo de 5 mA, tornando-o prático para instrumentos alimentados por bateria, bem como para instalações fixas. Com uma área quadrada de 12 mm e uma altura de apenas 3 mm, a campainha cabe em montagens de PCB densas, onde o espaço e a energia são gerenciados de maneira rigorosa.
Como a campainha passiva piezoelétrica SMD de 12 * 12 * 3 mm é um transdutor passivo, ela requer uma forma de onda CA externa, normalmente uma onda quadrada ou sinal PWM em ou próximo a 4000 Hz. Isto dá ao firmware controle completo sobre o caráter do som: tempo de ativação, modulação de frequência e padrões multitons podem ser definidos no software sem alterar qualquer hardware. A ampla tolerância de fornecimento significa que a mesma campainha pode ser usada em variantes de produtos com diferentes tensões de trilho, simplificando a aquisição e a qualificação.

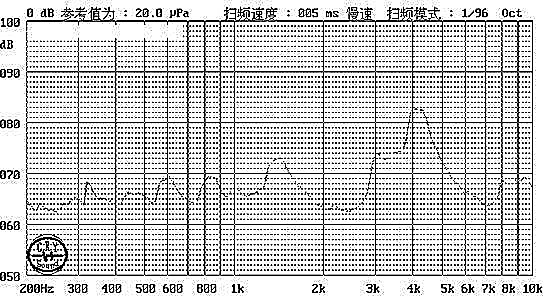

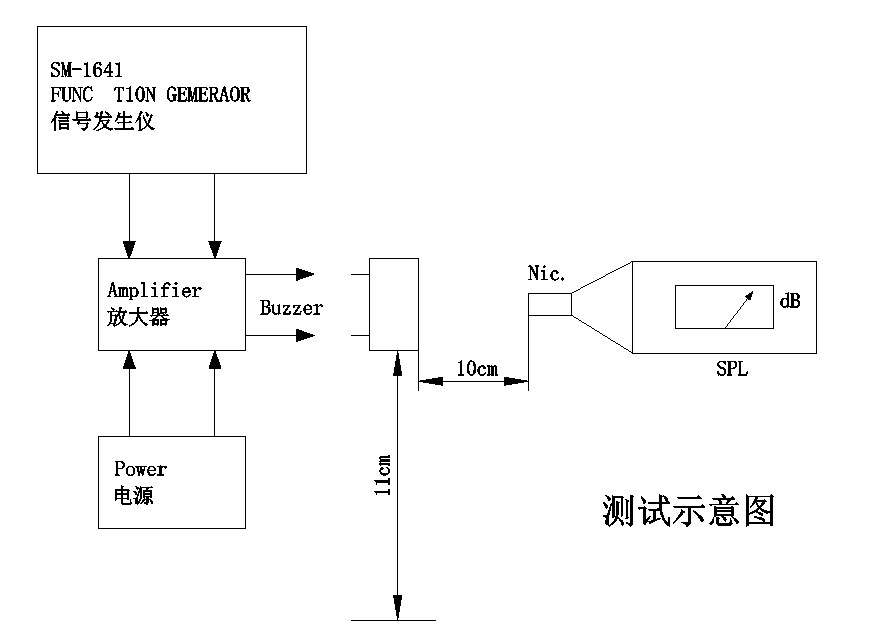

A frequência central de 4.000 Hz fica na banda de 2–5 kHz, onde o ouvido humano tem maior sensibilidade, de modo que os alertas permanecem claramente audíveis mesmo em níveis de unidade modestos. A 3 V pico a pico, a pressão sonora mínima garantida é de 80 dB a 10 cm, e as medições de amostra normalmente excedem 83 dB. A natureza capacitiva do elemento piezoelétrico elimina emissões magnéticas, o que é uma vantagem quando a campainha é colocada perto de circuitos analógicos ou de RF sensíveis.
| Parâmetro | Valor | Condições de teste |
| Tipo de produto | Campainha passiva piezoelétrica | — |
| Tensão nominal | 3 V (Vp-p) | Referência pico a pico |
| Tensão operacional | 1 – 25 V (Vp‑p) | Gama funcional completa |
| Frequência Ressonante | 4000±300 Hz | Na tensão nominal |
| Saída de som a 10 cm | ≥80dB | A 3 V, 4000 Hz |
| Corrente Operacional | ≤ 5 mA | Em 3 V |
| Capacitância | 14.000 ± 30% pF | A 1 kHz, 25 ℃ |
| Temperatura operacional | -30°C ~ +70°C | Contínuo |
| Temperatura de armazenamento | -40 ℃ ~ +85 ℃ | Não operacional |

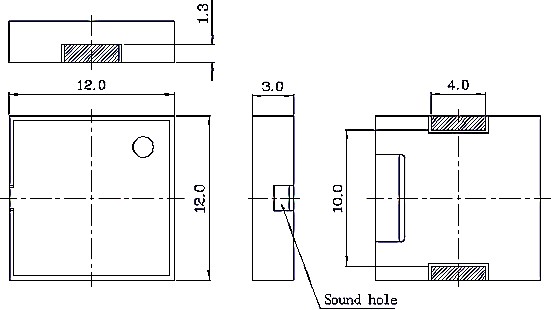

| Dimensões (C × L × A) | 12,0 × 12,0 × 3,0 mm | Somente corpo |
| Peso | 0,4g | Típico |
| Material da Habitação | LCP preto | Compatível com refluxo |
| Tipo de montagem | SMD | Refluxo: 255 ± 5 ℃, até 3 passagens |
Interfaces de eletrodomésticos: alertas de fim de ciclo e falhas em máquinas de lavar, fornos de micro-ondas e purificadores de ar, onde uma única campainha pode atender placas de controle de 5V e 12V sem conversão de tensão.
Painéis residenciais inteligentes e gateways IoT: tons de status para emparelhamento Wi-Fi, ativação de segurança e reconhecimento de assistente de voz, acionados diretamente de um GPIO de 3,3 V.
Equipamentos de refrigeração comercial e HVAC: alarmes de portas entreabertas e limites de temperatura em vitrines e câmaras frigoríficas, beneficiando da ampla faixa de temperatura operacional.
Instrumentos portáteis alimentados por bateria: medidores portáteis e monitores ambientais onde o consumo de corrente sub‑5mA prolonga o tempo de execução.
Acessórios automotivos de reposição: acionamento direto de 12 V para lembretes de cinto de segurança, feedback do sensor de estacionamento e indicadores de carga.
| Requisito de projeto | Atributo MLT‑1230 |
| Uma campainha para múltiplas tensões de produto | A faixa de 1 a 25 V cobre trilhos de 3,3 V, 5 V, 12 V e 24 V, consolidando o estoque e simplificando o gerenciamento de BOM. |
| Baixo consumo de energia | ≤5mA a 3V é adequado para baterias e sistemas de coleta de energia; o consumo real depende da tensão do inversor e do ciclo de trabalho. |
| Alerta claro para todas as faixas etárias | A ressonância de 4kHz é consistentemente perceptível em todos os dados demográficos, e o tom é transmitido bem através de caixas plásticas típicas. |
| Posicionamento compatível com EMC | Nenhum campo magnético ou ruído de comutação indutivo, portanto a campainha pode ser colocada perto de antenas, sensores ou circuitos analógicos de precisão. |
| Integração de gabinete fino | A altura de 3 mm cabe sob monitores, baterias e caixas de proteção em produtos portáteis e montados em painel. |

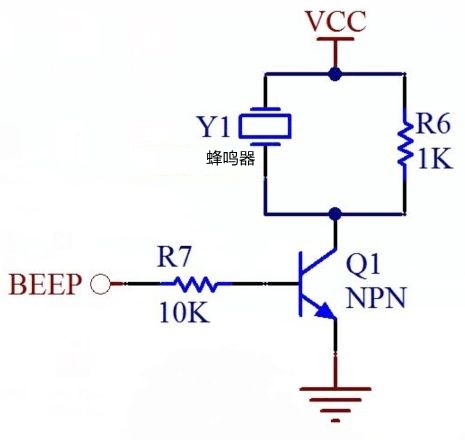

A capacitância de 14000pF representa uma carga reativa de aproximadamente 2,8kΩ a 4000Hz. A maioria das saídas MCU de 3,3 V podem acionar isso diretamente, mas para operação de 12 V ou 24 V, um buffer de transistor simples ou um driver piezo dedicado é recomendado para gerenciar a oscilação de tensão mais alta. Esquemas de referência estão disponíveis na equipe de aplicação do MEIDI.
A MEIDI Intelligent Technology projeta e fabrica componentes acústicos desde 2011. A fábrica verticalmente integrada da empresa em Jiangsu, China, abrange moldagem LCP, montagem SMD automatizada, processamento de cerâmica piezoelétrica e testes acústicos 100% de fim de linha. A certificação ISO 9001 e um laboratório de confiabilidade dedicado fornecem a estrutura para uma qualidade consistente em grandes volumes.
A campainha passiva piezoelétrica SMD de 12 * 12 * 3 mm é produzida nas mesmas linhas automatizadas que abastecem os clientes automotivos e industriais da MEIDI. Cada lote de produção é submetido a um conjunto abrangente de testes. A frequência ressonante é verificada em 100% das unidades para garantir que a janela de 4000±300Hz seja atendida; amostras de produção mostram consistentemente uma distribuição restrita de 4000 Hz. A capacitância é filtrada para 14000pF ±30%, e o nível de pressão sonora é confirmado através de amostragem estatística, com valores típicos variando de 83,8dB a 86,7dB. A triagem de estresse ambiental inclui 48 horas a +80°C, 48 horas a -30°C e cinco ciclos de choque térmico. A robustez mecânica é validada por testes de vibração e testes de queda de 75 cm, enquanto a integridade da soldagem é verificada pela resistência ao calor da solda e perfil de refluxo completo. Todos os registros de testes estão vinculados a um código de lote no alojamento e são retidos por dez anos.
1. Como a ampla faixa de tensão afeta o circuito de acionamento?
Em 3V, muitos microcontroladores podem acionar a campainha diretamente porque o consumo de corrente está abaixo de 5mA. À medida que a tensão de alimentação aumenta, a corrente de pico também aumenta; em 12 V ou 24 V, é aconselhável um buffer de transistor simples ou um MOSFET de nível lógico. A vantagem importante é que a mesma campainha pode ser usada em todas essas tensões, eliminando a necessidade de números de peça diferentes.
2. Por que a frequência de ressonância está definida em 4.000 Hz?
4.000 Hz está na faixa de 2 a 5 kHz, onde a audição humana é mais sensível, de modo que o tom é facilmente detectado mesmo em volumes baixos. Esta frequência também se propaga bem através de invólucros de plástico e é menos direcional do que frequências mais altas, tornando-se um bom tom de alerta para uso geral.
3. O MLT‑1230 pode produzir voz ou música?
Não. O dispositivo é um transdutor ressonante de banda estreita otimizado para 4000Hz. Embora padrões simples, como bipes e chilreios, possam ser gerados variando o ciclo de trabalho do PWM, ele não pode reproduzir fala ou áudio complexo. Para tais aplicações, um alto-falante dinâmico ou uma sonda piezoelétrica de banda larga deve ser considerado.
4. O que a capacitância de 14000pF significa para o meu projeto?
A capacitância define a carga reativa vista pelo driver. A 4000Hz a reatância é de cerca de 2,8kΩ. Este valor deve ser utilizado para calcular a corrente de pico que o driver deve fornecer. A tolerância de ±30% deve ser contabilizada nas margens de projeto do pior caso.
5. A personalização está disponível?

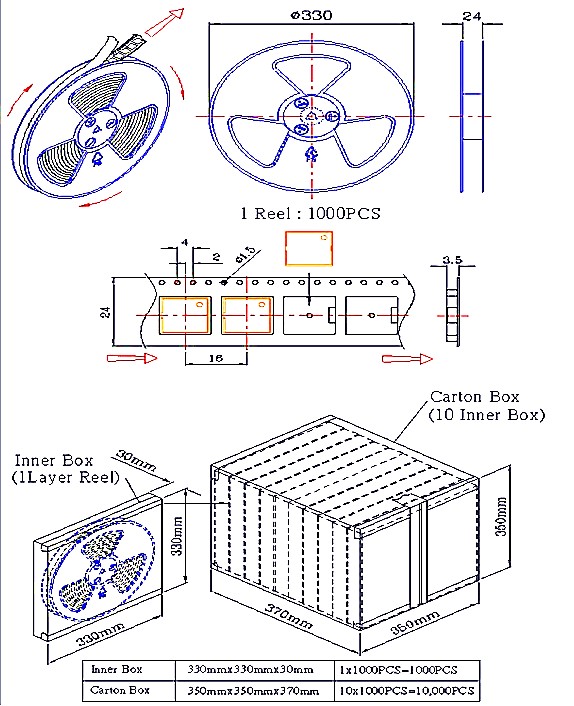

Sim. A MEIDI oferece ajuste de frequência personalizado na faixa de 2 a 5 kHz, valores de capacitância alternativos e diferentes configurações de fita e bobina para projetos OEM de alto volume. Entre em contato com a equipe de aplicações com seus requisitos para uma avaliação de viabilidade e prazo de entrega.
Para fichas técnicas, curvas acústicas específicas de tensão, projetos de referência de circuitos de acionamento ou personalização OEM, envie seus requisitos através do formulário de contato. Os engenheiros de aplicação da MEIDI normalmente respondem dentro de um dia útil com documentação técnica e preços por volume.
