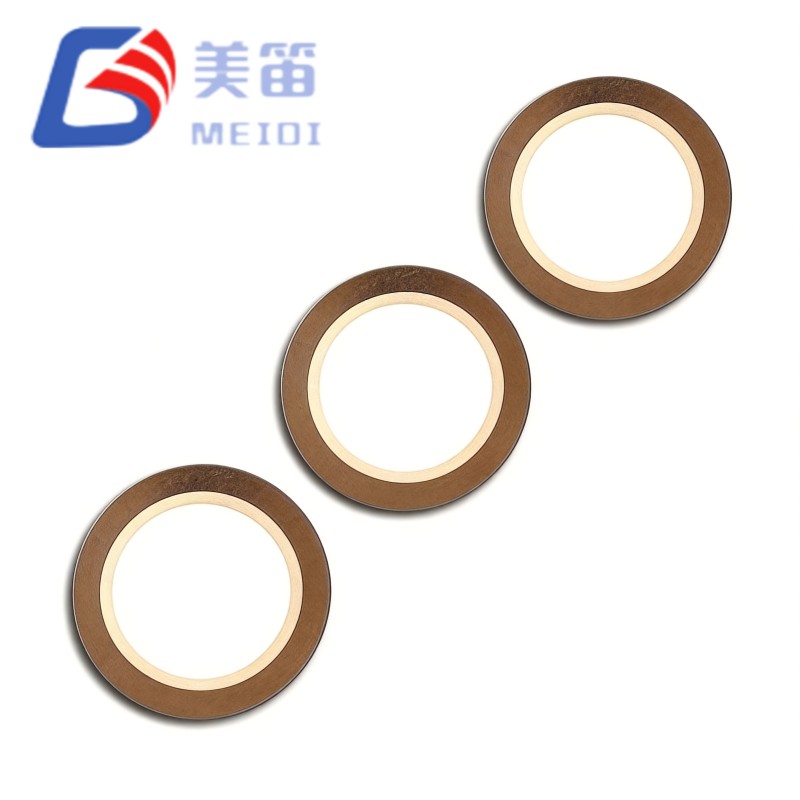

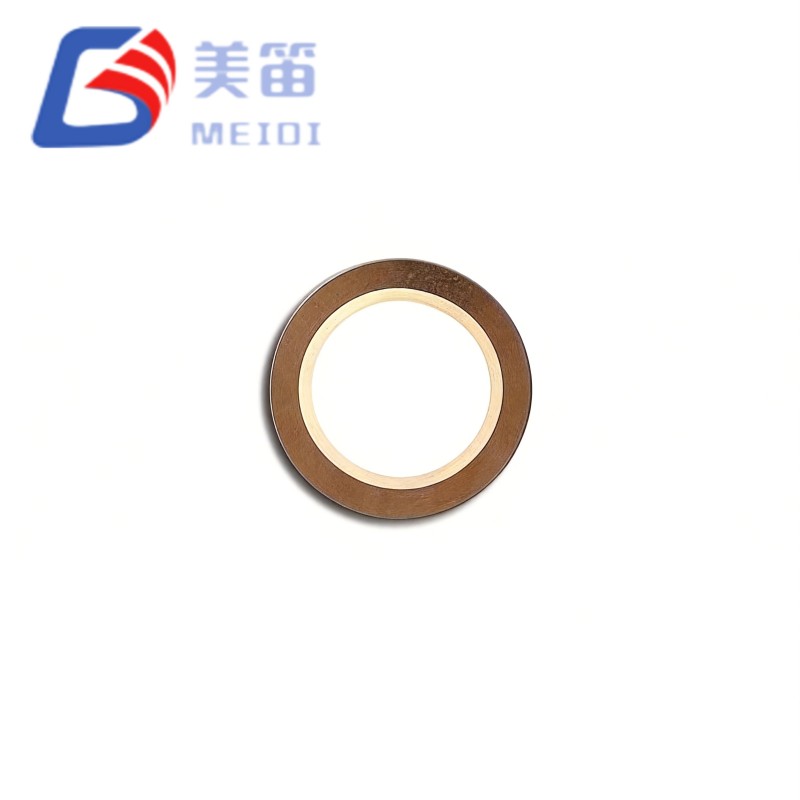

O elemento de campainha de cerâmica piezoelétrica de 12,5 mm é um elemento cerâmico piezoelétrico de substrato de latão com diâmetro ativo de 12,5 mm, projetado para módulos acústicos incorporados que exigem maior pressão sonora de volumes de cavidade limitados. Sua frequência ressonante de 7,8kHz é mantida com uma tolerância restrita de ±0,8kHz, e a capacitância de 12000pF permite que ele seja acionado diretamente a partir de pinos de microcontrolador de 3,3V ou circuitos simples de reforço LC. O elemento é construído na mesma plataforma de fabricação da série FT‑11T da MEIDI, oferecendo um caminho de atualização simples para projetos que precisam de maior saída acústica sem retrabalhar a interface elétrica.
O diâmetro de cerâmica ativa de 12,5 mm fornece uma área de radiação 29% maior em comparação com a família FT‑11T de 11,0 mm, contribuindo para maior deslocamento e melhor resposta de baixa frequência em gabinetes pequenos.
A frequência de ressonância é especificada em 7,8kHz com uma tolerância de ±10,3%, uma janela mais estreita do que os ±12,8% típicos do FT‑11T‑7.8A1, o que ajuda a manter um caráter tonal consistente em todos os lotes de produção.
Uma capacitância nominal de 12.000 pF a 120 Hz apresenta uma alta carga capacitiva que é adequada para acionamento de baixa tensão de linhas GPIO MCU de 3,3 V em módulos incorporados alimentados por bateria.
A resistência equivalente é especificada em ≤300Ω, que é 40% menor que ≤500Ω da série FT-11T, permitindo topologias de reforço ressonante de Q mais alto com maior multiplicação de tensão.
A espessura total é de 0,19 mm, mantendo o componente dentro de um perfil inferior a 0,2 mm que permite a integração em conjuntos acústicos ultrafinos.
O substrato de latão com eletrodo de prata queimado segue o mesmo conjunto de materiais usado na série FT, garantindo comportamento térmico e soldabilidade previsíveis.
O disco cerâmico ampliado de 12,5 mm aumenta a área de transdução ativa; o grau de melhoria acústica depende do design da cavidade, da carga do diafragma e do circuito de acionamento, mas a área extra proporciona uma vantagem mensurável em módulos compactos.
A variação de frequência entre lotes é limitada a ±0,8 kHz, o que suporta matrizes de vários elementos e linhas de produtos de consumo onde a qualidade tonal uniforme é importante.
A resistência equivalente ≤300Ω reduz as perdas de amortecimento mecânico, permitindo que circuitos de reforço ressonantes alcancem um fator Q mais alto e maior ganho de tensão da mesma fonte.
Em 12000pF a capacitância é idêntica à do FT‑11T‑7.8A1, portanto a mesma topologia do circuito de acionamento pode ser reutilizada ao migrar para o elemento de maior diâmetro.
A espessura total de 0,19 mm, que consiste em uma camada PZT de 0,09 mm em um diafragma de latão, permite pilhas de módulos acústicos inferiores a 1 mm e ligação direta de PCB.
O diâmetro do eletrodo ativo de 9,5 mm é proporcionalmente dimensionado a partir do eletrodo de 9,0 mm do FT‑11T‑7.8A1, mantendo uma distribuição de campo elétrico ideal para a ressonância de 7,8 kHz.
| Parâmetro | Valor | Condições de teste |
| Tipo de produto | Elemento cerâmico piezoelétrico | — |
| Modelo | FT‑12,5T‑7,8A1 | — |
| Frequência Ressonante | 7,8 ± 0,8 kHz | Ar livre, 25 ℃ |
| Tolerância de frequência | ±10,3% | Consistência do lote |
| Capacitância Livre | 12.000 ± 30% pF | A 120 Hz, 1 Vrms, 25 ℃ |
| Resistência Equivalente | ≤ 300Ω | Em frequência ressonante |
| Perda dielétrica (tanδ) | ≤ 5% | A 120 Hz, 1Vrms |
| Material de substrato | Latão | — |

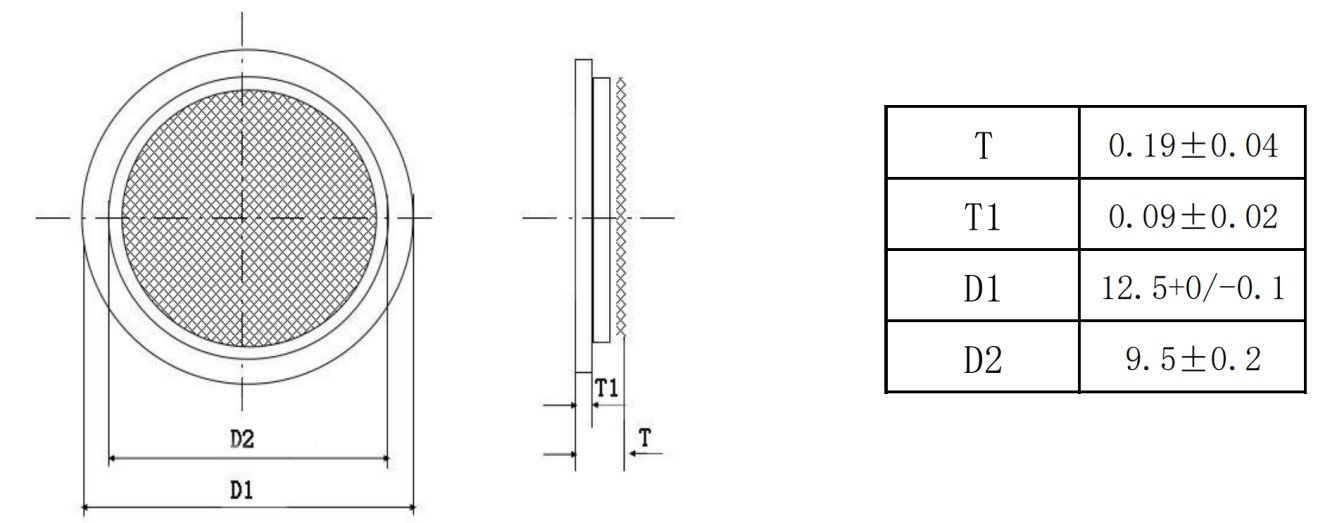

| Diâmetro do disco cerâmico (D1) | 12,5 +0/-0,1mm | — |
| Diâmetro do eletrodo ativo (D2) | 9,5±0,2mm | — |
| Espessura Total (T) | 0,19±0,04mm | Cerâmica + substrato |
| Espessura Cerâmica (T1) | 0,09±0,02mm | Camada PZT |
| Temperatura operacional | -20°C ~ +70°C | Contínuo |
| Temperatura de armazenamento | -30°C ~ +80°C | Não operacional |
| Material do eletrodo | Prata (padrão) | Pasta de prata queimada |
| Resistência de Isolamento | ≥ 100 MΩ (típico) | A 100 VCC, 25 ℃ |
Dispositivos domésticos inteligentes, como campainhas de vídeo, alto-falantes inteligentes e termostatos, beneficiam-se da maior área radiante, que proporciona um tom mais completo a partir das cavidades internas compactas típicas desses produtos.
Os módulos acústicos de equipamentos médicos, incluindo bombas de infusão, monitores de pacientes e máquinas de diálise, dependem da tolerância de frequência rígida para produzir um tom de alerta consistente em todas as unidades fabricadas.
Painéis de sensores industriais e terminais HMI podem usar a resistência equivalente mais baixa para obter pressão sonora mais alta dos drivers do circuito de controle de 24 V existentes sem alterar os componentes do estágio de acionamento.
A eletrônica interna automotiva, como lembretes de cinto de segurança e indicadores de carga de veículos elétricos, pode atender aos níveis sonoros necessários de volumes de cavidades menores, graças à área aumentada do diafragma.
Eletrodomésticos como máquinas de lavar e refrigeradores podem atingir a mesma saída acústica com uma tensão de acionamento mais baixa, o que pode reduzir a lista geral de materiais.
Matrizes acústicas de múltiplos elementos e sistemas de notificação sincronizados se beneficiam da estreita distribuição de frequência, que minimiza batimentos perceptíveis e inconsistência tonal entre unidades adjacentes.
| Exigência | Atributo FT‑12.5T‑7.8A1 |
| Aumento do SPL da mesma tensão do inversor | O diâmetro de 12,5 mm proporciona uma área de transdução maior, que pode aumentar a pressão sonora em vários decibéis em comparação com um elemento de 11,0 mm numa cavidade equivalente. |
| Qualidade tonal consistente em toda a produção | A tolerância de frequência de ±10,3% reduz a variação de unidade para unidade, atendendo aos requisitos da marca para som uniforme do produto. |
| Impulso ressonante eficiente | A resistência equivalente ≤300Ω permite que os circuitos boost LC alcancem um fator de multiplicação mais alto, extraindo mais potência acústica de um trilho de baixa tensão. |
| Migração simples de plataforma | A capacitância de 12000pF e a ressonância de 7,8kHz correspondem ao FT‑11T‑7.8A1, portanto, apenas o padrão de assentamento da PCB precisa ser ampliado para acomodar o diâmetro de 12,5 mm. |
| Caráter de baixa frequência mais rico | A rigidez reduzida por unidade de área do disco cerâmico maior melhora o deslocamento subressonante, contribuindo para um tom perceptivelmente mais cheio em gabinetes pequenos. |
| Dissipação de calor em câmaras seladas | O substrato de latão de 12,5 mm fornece uma interface térmica maior, ajudando a estabilizar a frequência ressonante durante a operação contínua. |
O elemento buzzer cerâmico piezoelétrico de 12,5 mm apresenta uma carga capacitiva de 12000pF com uma resistência em série de 300Ω ou menos na ressonância. Esta combinação suporta topologias de reforço ressonante onde um indutor é colocado em paralelo com o elemento para formar um tanque de alto Q. Como a resistência é menor que a da série FT-11T, o fator Q alcançável e o ganho de tensão são maiores; entretanto, a corrente circulante também aumenta, portanto o indutor deve ser classificado de acordo. Os engenheiros de aplicação da MEIDI podem fornecer projetos de referência e recomendações de componentes para tensões específicas e alvos acústicos.

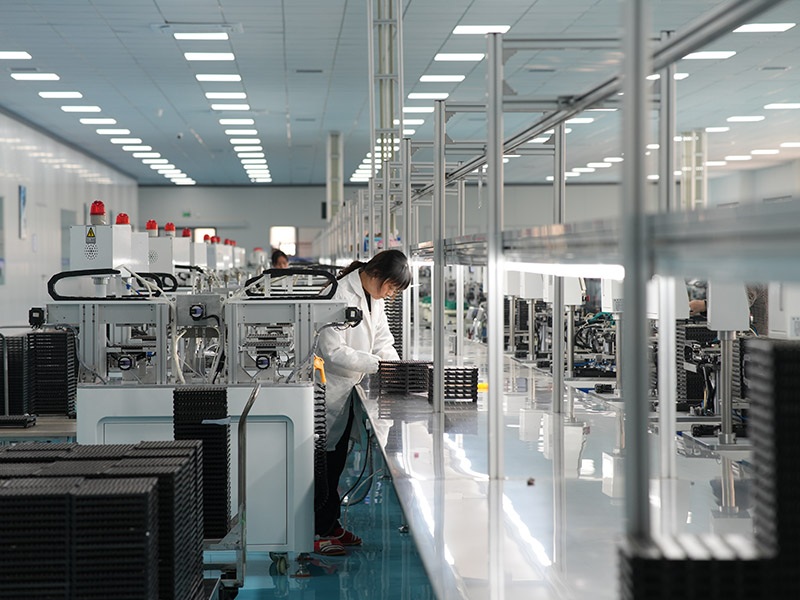

A MEIDI Intelligent Technology produz elementos cerâmicos piezoelétricos há mais de uma década. A instalação verticalmente integrada da empresa em Jiangsu, China, abrange preparação de pó cerâmico, fundição de fita, serigrafia de eletrodos de prata, sinterização em alta temperatura, polarização e testes elétricos finais. Um sistema de qualidade certificado pela ISO 9001 e um laboratório de confiabilidade dedicado apoiam a consistência e a rastreabilidade de cada lote.
O elemento de campainha de cerâmica Piezo de 12,5 mm é fabricado com controles de processo aprimorados para manter a tolerância de frequência restrita e baixa resistência equivalente em todo o diâmetro maior. Cada lote de produção é submetido a 100% de medição de frequência ressonante em um analisador de impedância de ar livre, com unidades fora da janela de 7,8±0,8kHz rejeitadas. A resistência equivalente é testada em ≤300Ω para identificar defeitos de cobertura do eletrodo ou polarização incompleta. A capacitância é verificada em 120Hz e 1Vrms para confirmar o valor nominal de 12000pF dentro de ±30%, e a perda dielétrica é verificada para garantir que tanδ permaneça abaixo de 5%. A inspeção dimensional cobre o diâmetro da cerâmica, o diâmetro do eletrodo e a espessura total de acordo com a especificação. Os testes de envelhecimento térmico e as avaliações de soldabilidade são realizados com base em amostras. Um código de lote gravado na borda do substrato fornece rastreabilidade total do lote de prensagem, perfil de sinterização e registro de teste individual, mantido por dez anos.
1. Que ganho de desempenho posso esperar ao migrar do FT‑11T‑7.8A1 para o FT‑12.5T‑7.8A1?
A área ativa maior geralmente aumenta a saída acústica para uma determinada tensão e cavidade do inversor. A resistência equivalente mais baixa permite que os circuitos de reforço ressonantes atinjam um fator de multiplicação mais alto. A melhoria real depende do gabinete, do diafragma e da configuração do inversor; MEIDI pode ajudar a avaliar o desempenho esperado com seu projeto mecânico específico.
2. O elemento de 12,5 mm precisa de uma cavidade acústica maior do que um elemento de 11,0 mm?
Uma cavidade mais profunda geralmente é benéfica quando o diâmetro do elemento é aumentado, pois proporciona melhor carregamento na frequência de ressonância. O diâmetro da cavidade também deve ser maior que o disco cerâmico para evitar a fixação da vibração radial. Para projetos extremamente compactos, a ligação do elemento a uma placa metálica fina que atua como um radiador distribuído pode ser uma alternativa.
3. Por que a resistência equivalente é menor que na série FT‑11T?
A redução vem da maior área do eletrodo e da espessura otimizada da camada PZT para o formato de 12,5mm. Uma resistência mais baixa melhora o fator de qualidade dos circuitos de reforço ressonante, mas também aumenta a corrente circulante no tanque; o indutor deve ser dimensionado para lidar com essa corrente mais alta.
4. O FT‑12.5T‑7.8A1 pode ser usado junto com elementos FT‑11T em uma matriz multifrequência?
Sim, mas os diferentes diâmetros requerem áreas de PCB e dimensões de cavidade separadas. Quando diferentes frequências ressonantes são acionadas simultaneamente, frequências de batimento audíveis podem ser produzidas. Para uma operação limpa de dois tons, geralmente é melhor acionar os elementos sequencialmente ou selecionar frequências separadas por pelo menos 3kHz. Se for necessária coerência de fase, as diferentes impedâncias de radiação deverão ser consideradas no projeto da cavidade.
5. Quais alterações no layout da PCB são necessárias para adotar o FT‑12.5T‑7.8A1?
A área de cobre sob o disco cerâmico deve ser ampliada de 11,0 mm para 12,5 mm, mantendo a mesma largura do anel anular para solda ou fixação de epóxi condutor. Um furo de folga central, se usado, deve aumentar de aproximadamente 3,0 mm para 4,0 mm. A área de exclusão do componente abaixo do elemento deve se estender até um diâmetro de cerca de 13,5 mm. Os valores dos componentes do circuito de acionamento podem permanecer os mesmos, mas o indutor pode precisar ser reavaliado para lidar com a corrente circulante mais alta em um projeto reforçado.
Para layouts de integração de PCB, recomendações de design de cavidade para elementos de 12,5 mm, otimização de circuito de reforço ressonante LC, suporte de migração da série FT-11T ou preços por volume, envie seus requisitos através do formulário de contato. Os engenheiros de aplicação da MEIDI normalmente respondem dentro de um dia útil com documentação técnica, modelos de simulação e unidades de avaliação de amostras acompanhadas de dados de teste individuais.
