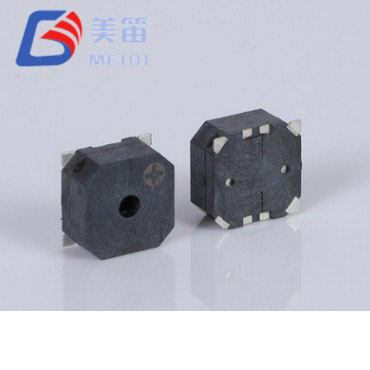

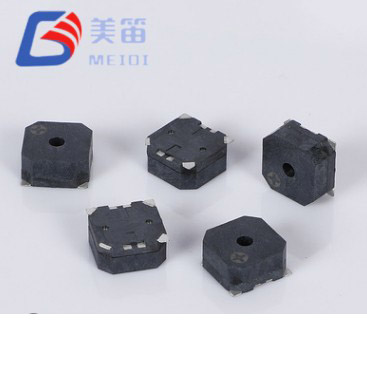

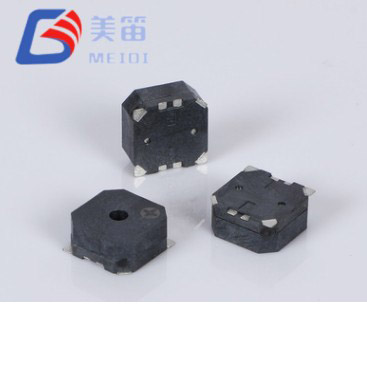

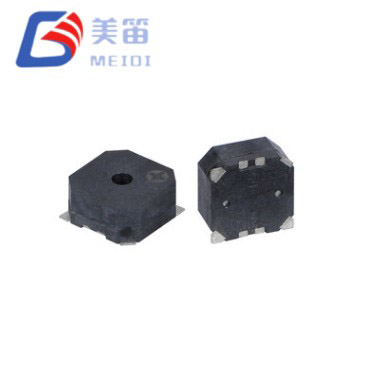

A campainha magnética ativa SMD de 5V 2700Hz é uma campainha eletromagnética ativa empacotada para montagem em superfície, projetada para produzir um tom nítido de 2700Hz no momento em que uma tensão CC é aplicada. Como o oscilador e o estágio do driver estão integrados ao componente, nenhum sinal PWM externo, temporizador de microcontrolador ou buffer de transistor é necessário. Essa arquitetura independente reduz a contagem de componentes e a sobrecarga de firmware, tornando a campainha particularmente útil em sistemas embarcados onde os pinos de E/S e os ciclos de processamento já estão comprometidos com outras tarefas.
Uma fonte nominal de 5 V se adapta a trilhos lógicos e industriais padrão, enquanto a janela operacional de 4 V a 7 V acomoda a tolerância do regulador e curvas de descarga da bateria sem desvio de desempenho. Na tensão nominal, o nível de pressão sonora atinge um mínimo de 85 dB a 10 cm, um nível que mantém a audibilidade em uma ampla gama de condições de ruído ambiente. Com uma faixa de temperatura operacional contínua de -40°C a +105°C, a campainha é adequada para gabinetes que passam por partidas a frio extremo ou exposição prolongada a altas temperaturas.
A área quadrada de 12,8 mm e a altura de 6,5 mm colocam este componente entre campainhas SMD ultracompactas e dispositivos de alarme passantes maiores. Seu invólucro LCP preto é compatível com processos de refluxo, onda e soldagem manual, suportando montagem automatizada eficiente. As seções a seguir detalham as características elétricas e mecânicas, testes de confiabilidade e cenários típicos de integração.
Campainha eletromagnética independente com oscilador integrado: aplique DC, receba tom imediato de 2700±300Hz.
•O design ativo elimina a necessidade de uma fonte PWM externa, driver IC ou componentes de temporização; apenas uma tensão CC dentro da faixa especificada é necessária
•Faixa operacional de 4–7 V centrada em 5 V, cobrindo trilhos regulados de 5 V e perfis típicos de descarga de bateria
• Pressão sonora ≥85dB a 10cm, a saída mínima garantida para aplicações industriais e de alerta de segurança
•Consumo de corrente≤50mA na tensão nominal, um valor previsível para planejamento de orçamento de energia em sistemas embarcados
•Pegada SMD de 12,8×12,8×6,5 mm, adequada para projetos automatizados de coleta e colocação e montados em painel
•Faixa operacional estendida de -40°C a +105°C, suportando implantação em ambientes termicamente exigentes
•Invólucro LCP preto, compatível com refluxo até um pico de 255±5°C
O circuito oscilador integrado elimina a necessidade de qualquer geração externa de formas de onda. Uma fonte CC conectada diretamente aos terminais, ou uma saída GPIO de alta lógica, é tudo o que é necessário para iniciar o tom. Esta topologia ativa contrasta com as campainhas magnéticas passivas, que exigem um sinal de acionamento CA contínuo e geralmente um transistor de driver dedicado. Ao manter a eletrônica de excitação dentro do componente, o MLT‑1365Y‑5V reduz a contagem de materiais e simplifica o layout da PCB.
A faixa de tensão operacional de 4V a 7V é deliberadamente mais ampla do que um único valor nominal. Ele leva em conta a tolerância de saída dos reguladores de 5 V e a queda de tensão das baterias descarregadas, de modo que a saída acústica permaneça consistente em variações de alimentação do mundo real. A frequência de ressonância é especificada como 2700±300Hz, uma banda que fica abaixo dos 4kHz comuns em campainhas SMD em miniatura. Essa frequência central mais baixa pode oferecer um caráter tonal diferente e se propagar de maneira diferente dentro de um gabinete, um fator que vale a pena avaliar durante o teste do protótipo.

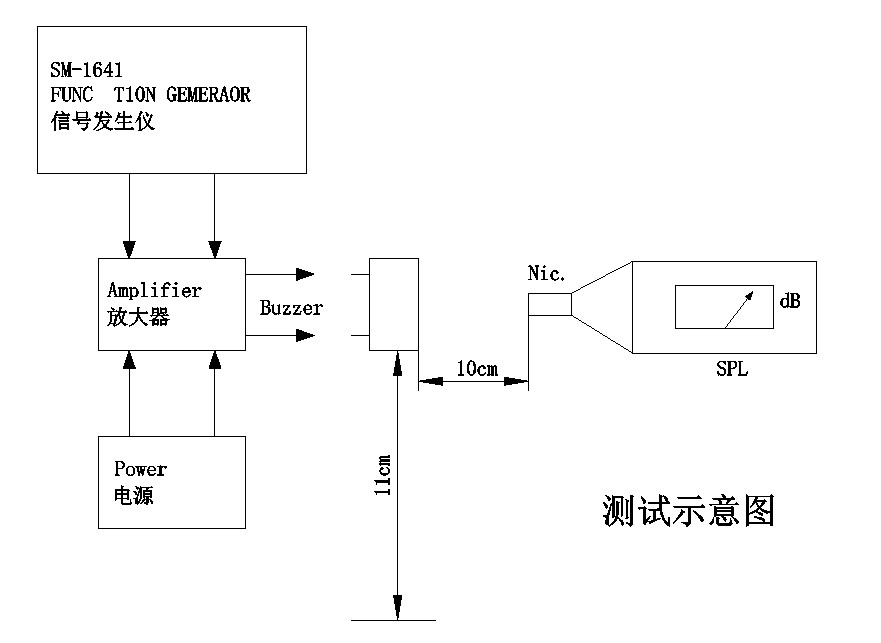

A pressão sonora é garantida em um mínimo de 85 dB a 10 cm sob operação de 5 V, e o consumo de corrente típico permanece igual ou inferior a 50 mA. Esses números permitem que os projetistas dimensionem com precisão a fonte de alimentação e a margem térmica. O peso de 2,5g e o invólucro LCP são projetados para processos SMT padrão: refluxo com pico de 255±5°C, onda e soldagem manual são todos suportados de acordo com a especificação do produto.
O oscilador integrado aceita DC e produz um tom imediatamente; nenhum temporizador de microcontrolador, recurso PWM ou transistor externo é necessário.
Uma janela de alimentação de 4–7 V com centro de 5 V cobre trilhos regulados e curvas de descarga da bateria sem a necessidade de condicionamento de tensão.

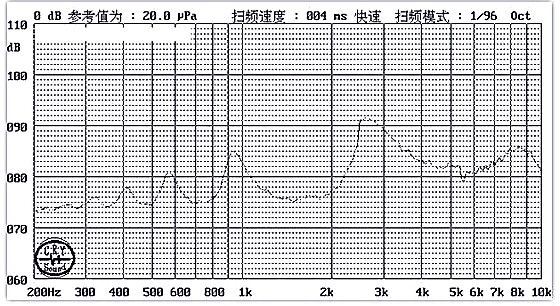

A frequência ressonante é fixada em 2700 Hz dentro de uma tolerância de produção de ±300 Hz, proporcionando uma assinatura acústica previsível.
A saída de som é garantida em ≥85dB a 10cm sob condições nominais, atendendo às demandas de audibilidade de alertas industriais e de segurança.
O consumo de corrente ≤50mA permite um orçamento de energia simples em projetos incorporados.
Uma faixa de temperatura operacional de -40°C a +105°C se estende muito além dos limites típicos do consumidor, abrindo a implantação em ambientes externos, automotivos e industriais pesados.
A área SMD quadrada de 12,8 mm com altura de 6,5 mm e caixa LCP preta é compatível com soldagem multiprocesso, incluindo até três passagens de refluxo.
| Parâmetro | Valor | Condições de teste |
| Tipo de produto | Campainha ativa eletromagnética SMD | — |
| Tensão nominal | 5 V (Vo-p) | Nominal |
| Tensão operacional | 4 – 7 V (Vo-p) | Contínuo |
| Saída de som a 10 cm | ≥85dB | Em 5V, 10 cm |
| Corrente Operacional | ≤ 50 mA | Em 5V |
| Frequência Ressonante | 2700±300Hz | Na tensão nominal |
| Temperatura operacional | -40 °C ~ +105 °C | Contínuo |
| Temperatura de armazenamento | -40 °C ~ +120 °C | Não operacional |
| Dimensões (C × L × A) | 12,8 × 12,8 × 6,5 mm | Somente corpo |
| Peso | 2,5g | Típico |
| Material da Habitação | LCP preto | Compatível com refluxo |
| Soldagem (recomendado) | Refluxo: 255 ± 5 °C, 3 s; Pré-aquecer 180 °C, 40–70 s | Por especificação, até 3 passagens |
| Soldagem (Onda) | 255 ± 15 °C, 4–6 s | 2–3 passes |
| Soldagem (Manual) | 360 ± 10 °C, 2–5 s | 2–3 passes |
A MEIDI Intelligent Technology projeta e fabrica componentes acústicos desde 2011. As instalações verticalmente integradas da empresa em Jiangsu, China, abrangem moldagem LCP, montagem SMD automatizada, enrolamento de bobina eletromagnética e testes acústicos completos em linha. Operando sob um sistema de qualidade certificado pela ISO 9001, a fábrica suporta produção de alto volume com rastreabilidade em nível de lote, permitindo entrega consistente para clientes automotivos, industriais, de segurança e de produtos eletrônicos de consumo em todo o mundo.
O MLT‑1365Y‑5V é produzido sob a mesma disciplina de fabricação. Cada lote passa pela seguinte verificação de confiabilidade, conforme especificado na documentação do produto. A triagem de estresse ambiental inclui um armazenamento de 48 horas em alta temperatura a +80±2°C, uma imersão de 48 horas em baixa temperatura a -30±2°C e cinco ciclos de choque térmico entre esses extremos com uma permanência de 30 minutos por estágio. A robustez mecânica é validada por testes de vibração de 10 Hz a 55 Hz com amplitude de 1,0 mm em todos os três eixos, seguidos por três quedas livres de 75 cm sobre uma superfície de madeira dura de 10 mm.
A resistência à umidade é confirmada por uma exposição de 48 horas a 50±5°C a 90–95% de umidade relativa, com recuperação ambiente de 2 horas antes da caracterização. A integridade da soldagem é verificada através de um teste de resistência ao calor da solda a 250±5°C por 10 segundos, com o corpo do componente posicionado a 2,0 mm do ponto de solda, além de testes completos de perfil de refluxo. Todos os critérios de teste estão documentados nas especificações do produto e relatórios de testes em lote estão disponíveis mediante solicitação. Para clientes que necessitam de qualificação estendida além desses protocolos padrão, a equipe de engenharia de qualidade da MEIDI pode discutir triagem adicional.
Os cenários listados abaixo são derivados das classificações elétricas, acústicas e ambientais do MLT‑1365Y‑5V. Destinam-se a ser orientações de integração e não implicam qualquer certificação regulamentar ou de segurança pré-existente; entre em contato com a MEIDI para confirmação de conformidade em seu mercado-alvo.
•Painéis de controle industriais: o design ativo se conecta diretamente às saídas do CLP ou aos trilhos lógicos de 5V, eliminando a necessidade de geração de PWM e economizando recursos do processador para tarefas de controle principais.
•Segurança e controle de acesso: painéis de intrusão, teclados e leitores de cartão se beneficiam do simples drive DC de dois fios e da saída de 85dB que elimina o ruído ambiente moderado.
•Construindo gateways de automação: alertas de mudança de status e avisos de falha podem ser implementados com um único pino GPIO, simplificando a arquitetura de firmware em sistemas HVAC e de gerenciamento de energia.
•Aparelhos comerciais: temporizadores, indicadores de conclusão de ciclo e alarmes de porta aberta em placas de controle de 5V ganham uma fonte de áudio confiável sem componentes de acionamento adicionais.
•Infraestrutura de telecomunicações: gabinetes externos e equipamentos de rede expostos a grandes variações de temperatura são suportados pela capacidade de partida a frio de -40°C e pelo limite superior de operação de +105°C.
•Equipamentos externos e termicamente variáveis: gabinetes em aplicações alimentadas por energia solar, em climas frios ou em compartimentos de motores podem contar com a classificação de temperatura estendida para desempenho de alerta consistente.
| Consideração de projeto | Especificação MLT‑1365Y‑5V |
| Elimine circuitos osciladores externos | Circuito de acionamento integrado; a aplicação de tensão DC produz o tom sem qualquer PWM, temporizador MCU ou driver de transistor |
| Compatibilidade do sistema 5V | Faixa de 4–7 V centrada em 5 V nominal; opera diretamente a partir de trilhos de 5V regulados padrão |
| Ambientes termicamente desafiadores | Faixa de operação de -40 °C a +105 °C conforme especificação |
| Requisito moderado de saída acústica | ≥85 dB a 10 cm especificado para audibilidade de alerta |

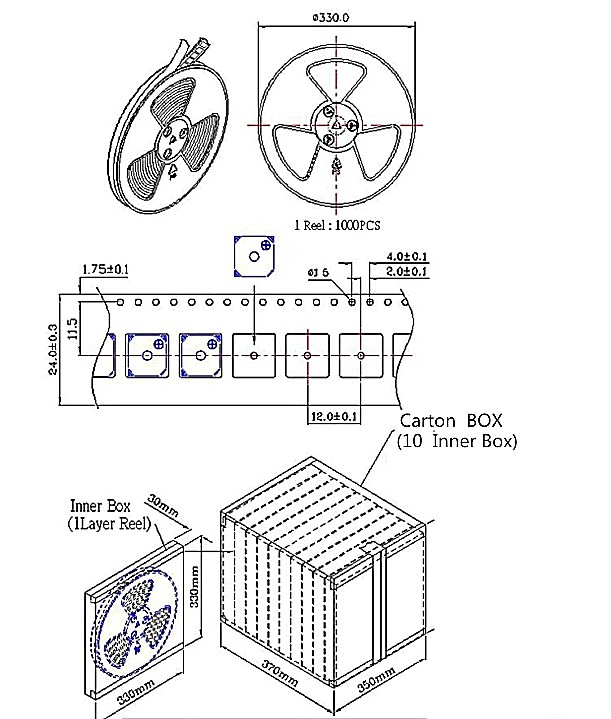

| Eficiência de produção SMT | Área de cobertura SMD compatível com alimentação de fita e bobina e perfis de refluxo padrão |
| Planejamento orçamentário atual | ≤50 mA especificado para cálculos de fonte de alimentação e projeto térmico |
A campainha magnética ativa SMD de 5 V 2700 Hz preenche um espaço entre as campainhas SMD muito compactas e as unidades de alarme passantes maiores. Sua área quadrada de 12,8 mm é maior do que as menores alternativas de SMD, mas o design ativo elimina a complexidade do circuito de acionamento normalmente exigida por transdutores passivos. A altura de 6,5 mm troca espaço vertical por componentes eletrônicos integrados e saída acústica robusta. Em 2700Hz, a frequência de ressonância é intencionalmente definida abaixo do centro de 4kHz comum em dispositivos em miniatura; isso pode influenciar o caráter tonal e proporcionar melhor desempenho em determinadas acústicas do gabinete. Os engenheiros são incentivados a comparar o tom de 2,7 kHz com alternativas de frequência mais alta durante a prototipagem.
Amostras estão disponíveis para avaliação em bancada para que você possa medir a saída acústica, o consumo de corrente e o comportamento térmico sob suas condições ambientais e de acionamento específicas.
1. O MLT‑1365Y‑5V requer um oscilador externo ou circuito driver?
Não. O buzzer está ativo, com oscilador e driver integrados ao componente. Uma tensão CC aplicada na faixa de 4–7V produz um tom de 2700±300Hz diretamente. Nenhum sinal PWM externo, temporizador de microcontrolador ou transistor é necessário. Uma simples saída GPIO de alta lógica, um fechamento de contato de relé ou uma conexão direta a um trilho CC é suficiente para ativar o som.
2. Qual é a diferença entre esta campainha ativa e uma campainha eletromagnética passiva?
Uma campainha eletromagnética passiva contém uma bobina e um diafragma, mas não possui componentes eletrônicos de acionamento; ele deve ser alimentado com um sinal CA na frequência de ressonância, normalmente de uma saída PWM e um buffer de transistor. O MLT‑1365Y‑5V incorpora todos os circuitos de acionamento necessários, portanto funciona com tensão CC constante. Essa abordagem economiza pinos de E/S, sobrecarga de firmware e espaço na PCB, ao custo de um pacote um pouco maior e de uma frequência fixa.
3. Como a frequência de 2.700 Hz se compara às campainhas de 4.000 Hz?
A frequência central de 2700±300Hz é inferior ao padrão de 4kHz encontrado em muitas campainhas SMD em miniatura. Ambas as frequências estão dentro da faixa de boa sensibilidade auditiva humana. O tom mais baixo pode oferecer um caráter tonal diferente e pode se propagar de maneira diferente através dos materiais do invólucro e dos espectros de ruído de fundo. A melhor escolha depende do ambiente acústico, das necessidades de discriminação de alertas e da preferência do utilizador; testes de protótipo são recomendados.
4. A campainha pode funcionar continuamente a +105°C?
O valor de +105°C representa o limite superior da faixa operacional especificada. A operação contínua a esta temperatura está dentro das especificações, mas como todos os componentes eletrônicos, a exposição prolongada a altas temperaturas acelera o envelhecimento. Para aplicações que exigem operação sustentada perto do limite, entre em contato com a MEIDI para obter conselhos de redução de capacidade e dados de vida útil esperados de acordo com seu perfil térmico.
5. Qual circuito de acionamento é recomendado para integração de microcontroladores?

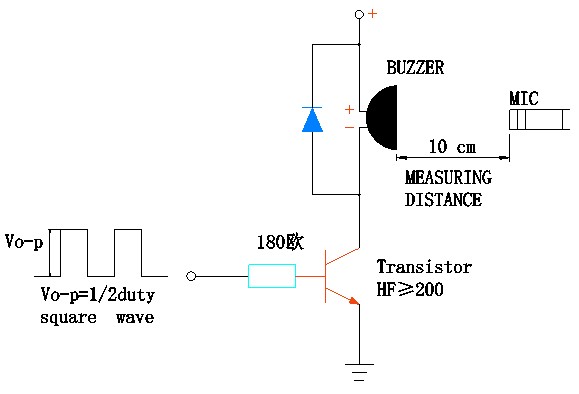

O MLT‑1365Y‑5V precisa apenas de uma fonte de tensão CC na faixa de 4–7V. Se um microcontrolador GPIO de 5V puder fornecer ≤50mA, a campainha poderá ser conectada diretamente. Quando a capacidade de corrente GPIO é menor, um MOSFET de canal N de nível lógico ou um transistor NPN usado como uma chave do lado inferior é a solução típica. A campainha contém componentes eletrônicos de acionamento internos, portanto, nenhum resistor limitador de corrente em série é necessário na linha de alimentação. Certifique-se de que a tensão de alimentação nunca exceda 7 V para proteger o circuito oscilador interno.
Para fichas técnicas, caracterização acústica específica de tensão, dados de redução térmica, notas de aplicação de circuitos de acionamento ou discussões sobre personalização OEM, envie seus requisitos através do formulário de contato. A engenharia de aplicações MEIDI normalmente responde dentro de um dia útil com documentação e preços por volume.
A MEIDI Intelligent Technology fornece componentes acústicos piezoelétricos e eletromagnéticos desde 2011. A operação de fabricação da empresa em Jiangsu integra moldagem LCP, enrolamento automatizado de bobina, montagem SMD e testes acústicos 100% em linha. Os processos ISO 9001 e um laboratório de confiabilidade dedicado apoiam as garantias de desempenho publicadas para cada produto. Clientes nos mercados automotivo, industrial, de segurança e de consumo confiam na MEIDI para obter qualidade consistente e suporte de engenharia ágil.
