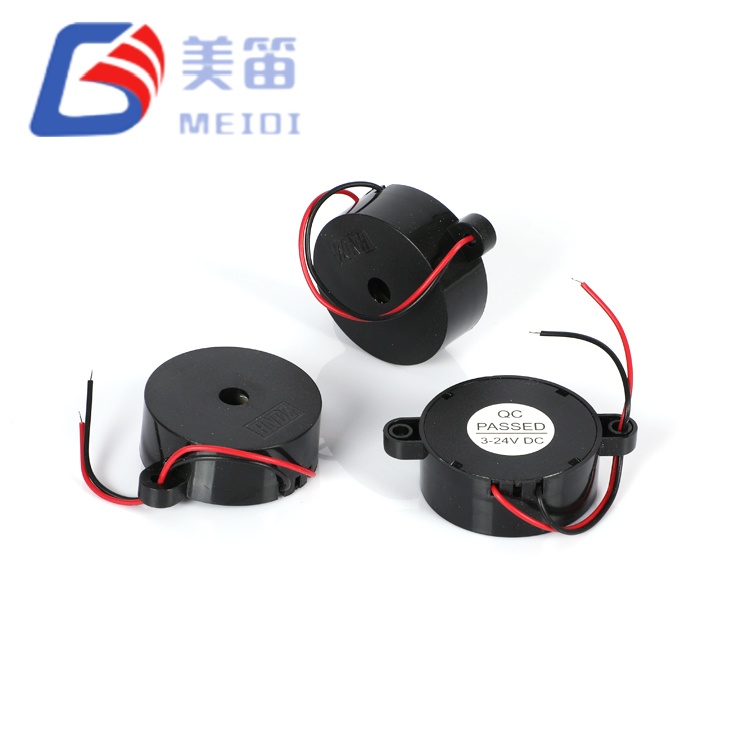

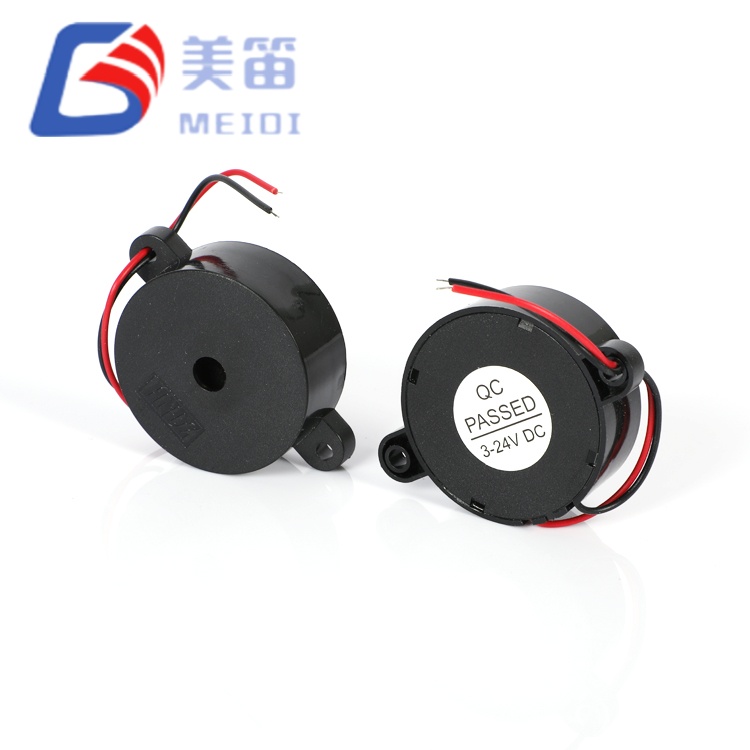

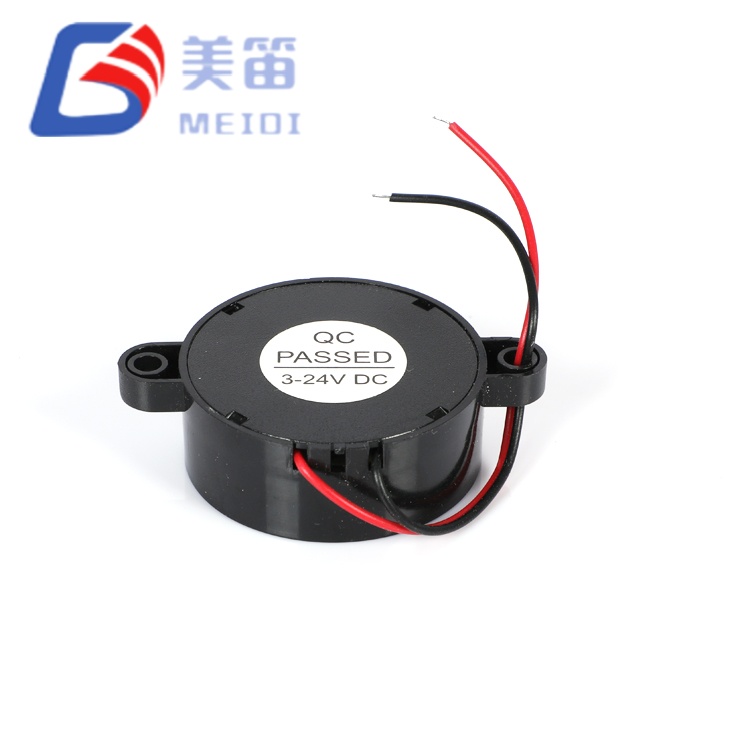

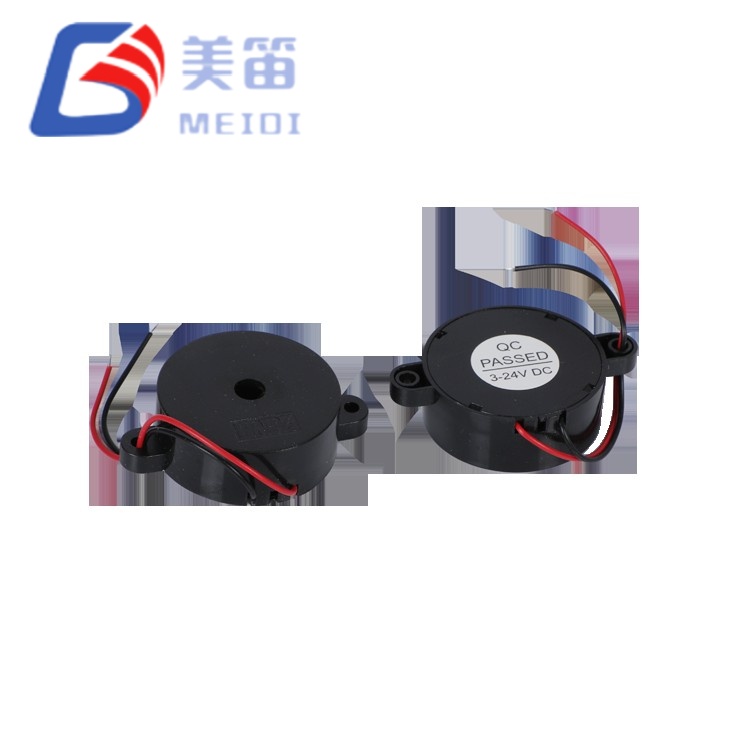

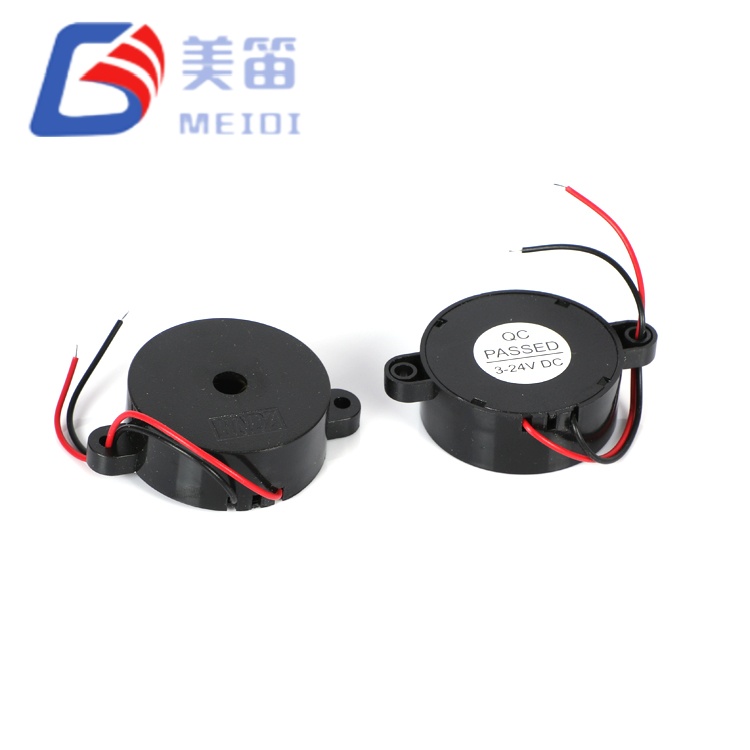

O HND-4216 é uma campainha piezoelétrica ativa de classe de 42 mm com um circuito de acionamento integrado, alojado em um corpo ABS preto. A campainha piezoelétrica ativa 4216 opera diretamente de uma fonte CC na faixa de 3 V a 24 V e produz um tom nominal de 2800 Hz sem a necessidade de um oscilador externo. O diafragma de Φ41,8mm, combinado com um perfil de 16mm, proporciona uma área radiante maior do que os modelos típicos de 23 mm, suportando uma dispersão de som mais ampla. Na tensão nominal de 12VDC, o consumo de corrente é especificado em 8mA. Este componente de furo passante é comumente integrado em painéis de alarme industriais, sistemas de alerta automotivos, alertas de dispositivos médicos e equipamento de anúncio público onde é preferível um sinal sonoro de frequência mais baixa.
Oscilação integrada – a tensão DC produz diretamente um tom de 2.800 Hz
Classificação de 12 VCC, faixa operacional de 3–24 VCC
Consumo de corrente de 8 mA na tensão nominal
Frequência de ressonância de 2.800 ± 500 Hz – tom mais baixo do que variantes de 3.000 Hz+
Massa de 12 g, dimensões Φ41,8×16mm, montagem através de furo
Diafragma de Φ41,8 mm — fornece uma área de radiação efetiva mais ampla em comparação com campainhas de classe de 23 mm, resultando em uma cobertura acústica mais ampla em montagem de face aberta
Frequência central de 2.800 Hz – caráter tonal mais baixo do que as variantes de 3.000 Hz ou 3.700 Hz, adequado para aplicações onde se deseja um alerta menos penetrante
Consumo de corrente fixo de 8 mA a 12 VCC — simplifica o planejamento do orçamento de energia em projetos de carga múltipla
Ampla faixa de alimentação de 3 V a 24 V CC — compatível com dispositivos operados por bateria e Trilhos de energia industriais 12V/24V
Suporta soldagem ondulada e manual — atende aos processos padrão de montagem através de furos
| Parâmetro | Valor | Condições/Notas de Teste |
| Tipo de produto | Campainha ativa piezoelétrica | — |
| Tensão nominal | 12 V CC | — |
| Tensão operacional | 3–24 VCC | — |
| Frequência Ressonante | 2800±500Hz | — |
| Saída de som a 10 cm | ≥90 dB (mín. 90) | Testado com onda quadrada de 12Vp‑p, 2800Hz, 10cm; Dados de desempenho da unidade DC disponíveis mediante solicitação |
| Consumo Atual | 8 mA (tip.) | Na tensão nominal; os relatórios de teste podem indicar ≤8mA; entre em contato com MEIDI para obter dados do lote |
| Temperatura operacional | -20 ℃ ~ +80 ℃ | Contínuo |
| Temperatura de armazenamento | -30 ℃ ~ +85 ℃ | Não operacional |

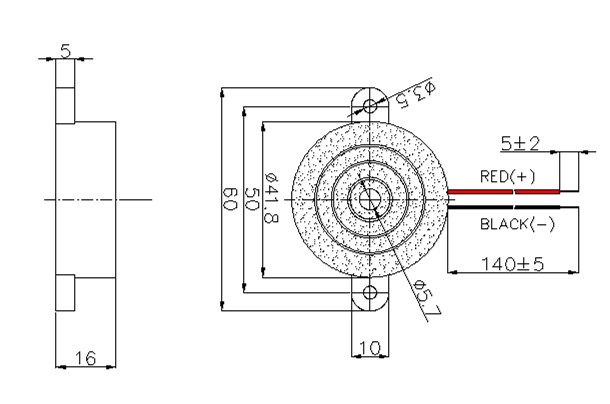

| Dimensões (Diâmetro × A) | Φ41,8 ± 0,3 × 16 ± 0,2 mm | Somente corpo |
| Peso | 12g | — |
| Material da Habitação | ABS preto | — |
| Capacitância | 12 ± 40% nF | Valor de referência por cabeçalho de especificação; não medido em amostras individuais |
| Tipo de montagem | Orifício passante | Solda onda/manual |
Painéis de controle industriais e indicadores de status de máquinas que exigem alertas de frequência mais baixa
Sinais sonoros automotivos (lembretes de cinto de segurança, avisos de faróis acesos, bipes de sensores de estacionamento)
Alarmes de equipamentos médicos (monitores de pacientes, bombas de infusão, dispositivos de diagnóstico)
Sirenes de alarme de segurança e incêndio onde uma cobertura sonora mais ampla é benéfica
Fontes de alimentação ininterruptas (UPS) e unidades de distribuição de energia com tensão de barramento CC
Quiosques de informação pública, displays de gerenciamento de filas e painéis de anúncios de transporte

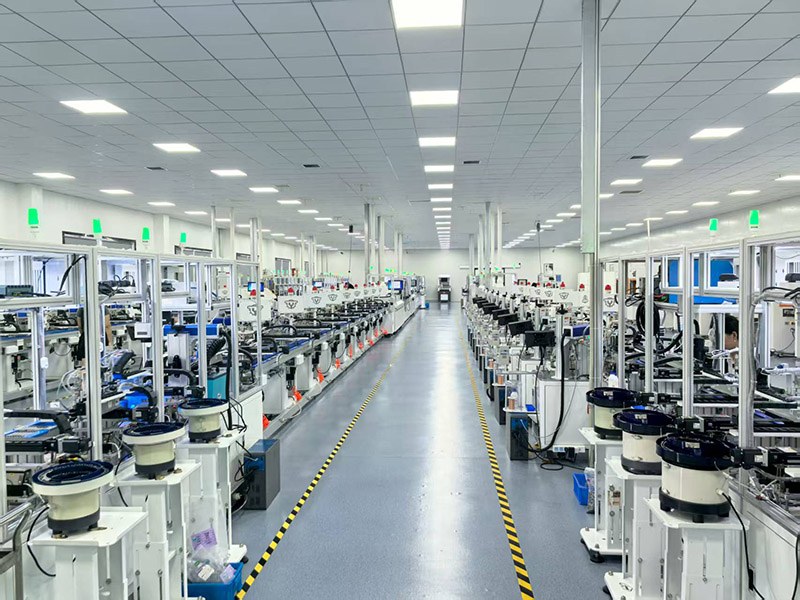

A MEIDI produz a campainha piezoelétrica ativa 4216 em sua fábrica em Jiangsu, que é equipada com linhas de montagem automatizadas para campainhas piezoelétricas, máquinas de moldagem por injeção para caixas ABS, e estações de teste acústico dedicadas. Cada lote de produção é submetido a uma avaliação de sete itens protocolo de confiabilidade que inclui exposição à umidade, armazenamento em altas e baixas temperaturas, ciclagem térmica, teste de queda, resistência à vibração e resistência ao calor da solda. Os parâmetros de teste são definidos de acordo com os níveis de especificação HND‑4216.
O sistema de gestão da qualidade opera sob ISO 9001. Os materiais recebidos são inspecionados, controles em processo são aplicados e 100% dos testes acústicos finais são realizados. O nível de pressão sonora, a frequência de ressonância e o consumo de corrente são verificados para garantir a conformidade com a especificação publicada. Para pedidos repetidos, lote a consistência é mantida através do monitoramento estatístico do processo.
Um relatório de teste de dez amostras para o modelo HND-4216 está disponível. As medições foram feitas com onda quadrada de 12Vp‑p a 2800Hz, a 10cm. Os valores de SPL registrados variam de 101dB a 107dB, todos excedendo a especificação mínima de 90dB. Frequências ressonantes ficam entre 2.860 Hz e 2.950 Hz, dentro da janela de 2.800 ± 500 Hz. Dimensional as medições confirmam a conformidade com o design de Φ41,8×16mm.
| Amostra | NPS (dB) | Frequência (Hz) | Diâmetro (mm) | Altura (mm) |
| 1 | 103 | 2900 | 42.00 | 16.00 |
| 2 | 101 | 2950 | 41.82 | 16.01 |
| 3 | 103 | 2860 | 41.79 | 16.02 |
| 4 | 105 | 2920 | 42.00 | 15.99 |
| 5 | 102 | 2930 | 41.83 | 16.01 |
| 6 | 102 | 2890 | 41.88 | 16.03 |
| 7 | 104 | 2860 | 41.82 | 16.02 |
| 8 | 101 | 2940 | 41.86 | 16.01 |
| 9 | 105 | 2940 | 41.85 | 16.05 |
| 10 | 107 | 2930 | 41.88 | 16.03 |
Conclusão: PASSE. Aparência e polaridade são aceitáveis. Dados de consumo atuais não está incluído neste relatório de teste; consulte a tabela de parâmetros para 8mA especificação. Entre em contato com a MEIDI para medições de corrente específicas do lote.
1. Opere somente na faixa de 3–24 VCC. Tensão fora desta faixa pode danificar o oscilador interno ou diafragma piezo.
2. A caixa não está vedada. Evite que água, resíduos de fluxo ou adesivo entrem entrando na porta de som, o que pode mudar a frequência e reduzir a saída.
3. Evite exposição a gases corrosivos (H₂S, SO₂, etc.) e alta umidade. Tais condições podem oxidar os contatos internos e degradar o desempenho.

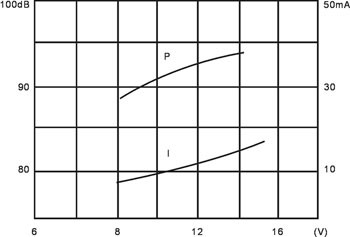

4. O nível de pressão sonora é influenciado pela tensão de alimentação e pela corrente da fonte capacidade. Verifique se o seu circuito de acionamento atende aos parâmetros necessários.
5. Certifique-se de que a porta acústica frontal permaneça desobstruída. O bloqueio reduzirá SPL e altere a frequência efetiva.
6. Armazene na embalagem original dessecada até a montagem para evitar umidade absorção e oxidação dos pinos.
1. Como o HND-4216 difere dos modelos de diâmetro menor da linha MEIDI?
A campainha piezoelétrica ativa 4216 usa um diafragma de Φ41,8 mm e pesa 12g, em comparação com Φ23,0 mm e 5g para a série HND‑2316. Sua frequência de ressonância é 2800±500Hz, inferior à Opções de 3000 Hz ou 3700 Hz. O consumo de corrente é especificado em 8mA, enquanto o A série de 23 mm pode consumir até 10 mA.
2. Quais são as condições exatas de teste de pressão sonora para o HND-4216?

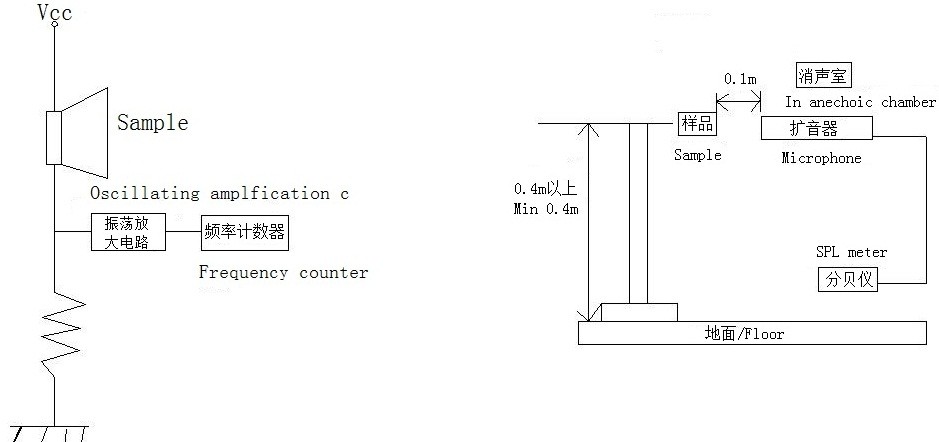

A especificação lista ≥90dB. O protocolo de teste usa onda quadrada de 12Vp-p a 2800Hz, medido em 10 cm. Para curvas SPL do inversor CC ou configurações de teste alternativas, entre em contato com a MEIDI com suas necessidades.
3. Por que o relatório de teste não contém dados de consumo atuais?
O relatório de teste padrão inclui verificações de SPL, frequência e dimensões. Atual o consumo é especificado como 8mA na tabela de parâmetros do produto. Corrente de lote a verificação pode ser fornecida mediante solicitação.
4. Qual espaço livre de PCB é necessário para o HND-4216?
O diâmetro do corpo é Φ41,8±0,3mm. Entre em contato com a MEIDI para obter o furo recomendado desenho de padrão e zona de exclusão para garantir espaço adequado e desempenho acústico.
5. Como a massa de 12 g afeta a confiabilidade da montagem?
A massa de 12g é maior que a de campainhas menores. Em ambientes de alta vibração, as juntas de solda através do furo devem ser avaliadas quanto ao estresse mecânico. A MEIDI pode fornecer orientações de montagem mediante solicitação.
6. Por que o relatório de teste usa uma onda quadrada para uma campainha ativa?
O HND-4216 é classificado para operação CC com oscilação interna. O 12Vp‑p onda quadrada a 2800 Hz é a condição de caracterização padrão. Desempenho CC os dados estão disponíveis separadamente.
Para obter folhas de dados completas, desenhos mecânicos, gráficos de resposta de frequência SPL, ou dados de teste de confiabilidade para o HND-4216, entre em contato com a MEIDI com seu detalhes do aplicativo. O suporte de engenharia normalmente responde em um dia útil.
