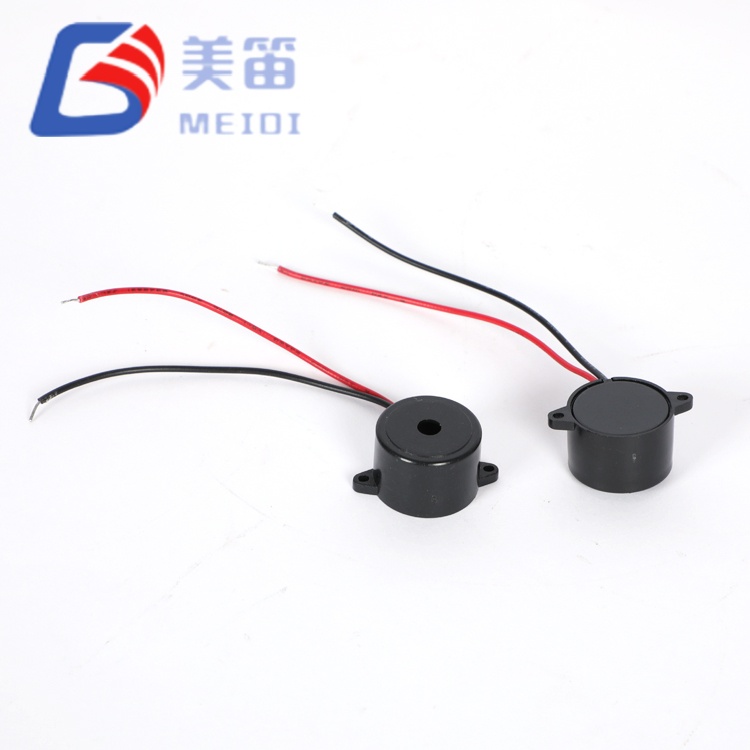

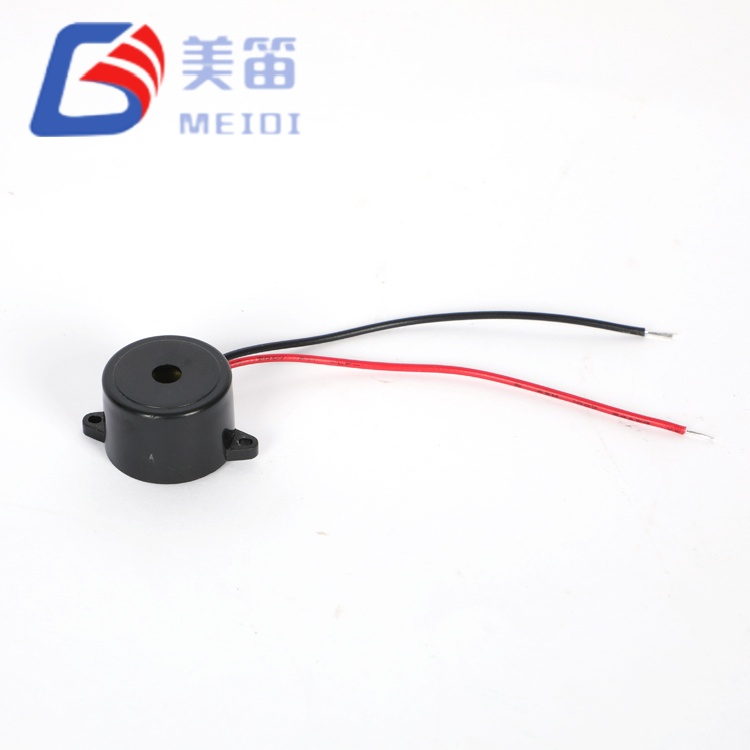

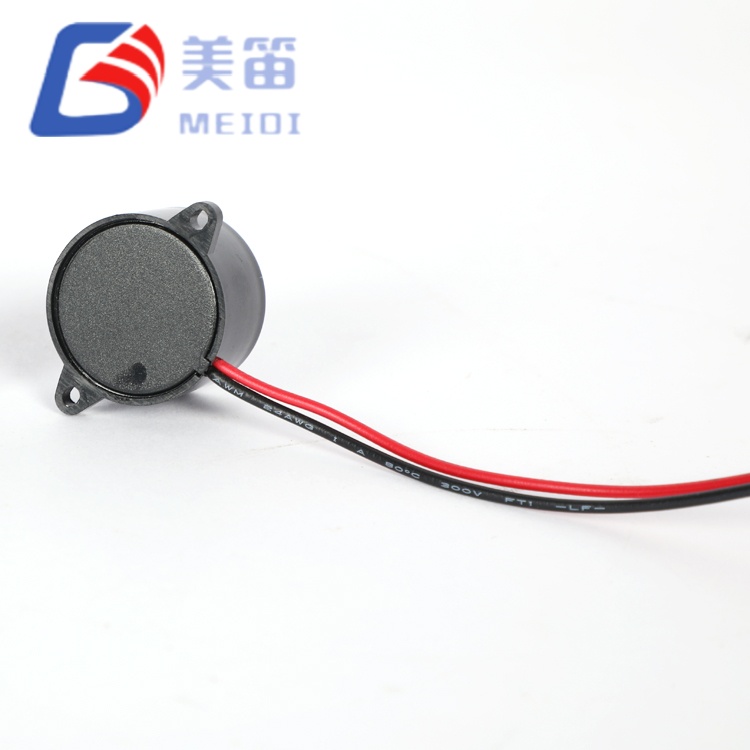

O HND‑2316L é a configuração de fio condutor da plataforma de campainha ativa de 23 mm da MEIDI. Ele integra o mesmo motor acústico e circuito de acionamento que a campainha piezoelétrica ativa 2316 com furo passante com fios, mas substitui os pinos da PCB por cabos voadores, permitindo que a fonte de som seja desacoplada do a placa de circuito. O oscilador integrado responde a qualquer alimentação CC entre 3V e 24V e oferece um tom de 3000Hz. Na tensão nominal de 12 VCC, o nível de pressão sonora atinge pelo menos 90dB medidos a 10cm. A carcaça ABS mantém a pegada de Φ23×16mm, e todo o conjunto pesa 5g. Esta parte é comumente especificada quando a campainha deve estar localizado atrás de uma grade frontal, dentro de uma porta articulada ou em uma altura diferente do gabinete eletrônico principal.

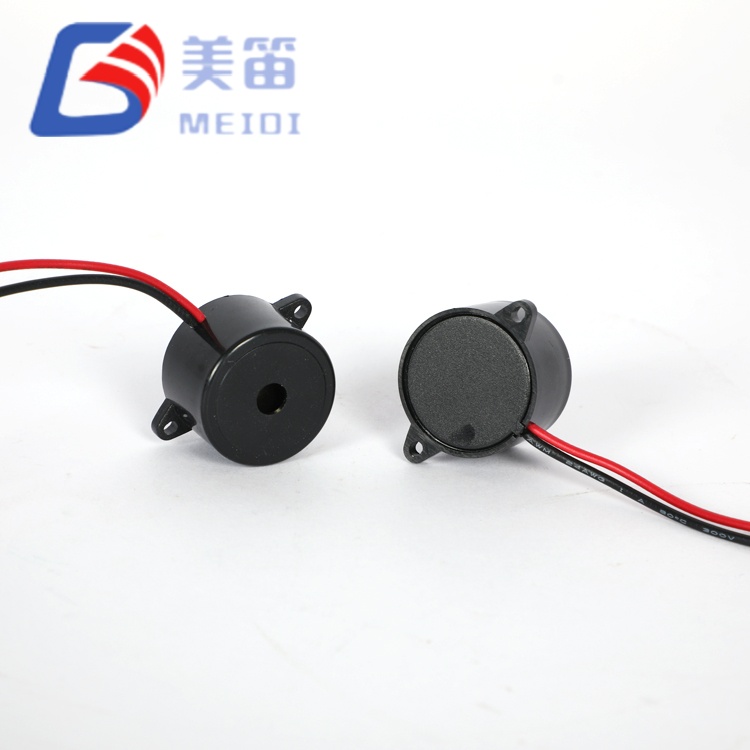

Terminação do fio condutor para posicionamento remoto longe da PCB
Desempenho elétrico e acústico idêntico ao HND‑2316: ≥90dB, 3000Hz
Circuito de acionamento integrado — classificação de 12 VCC, faixa operacional de 3 a 24 VCC

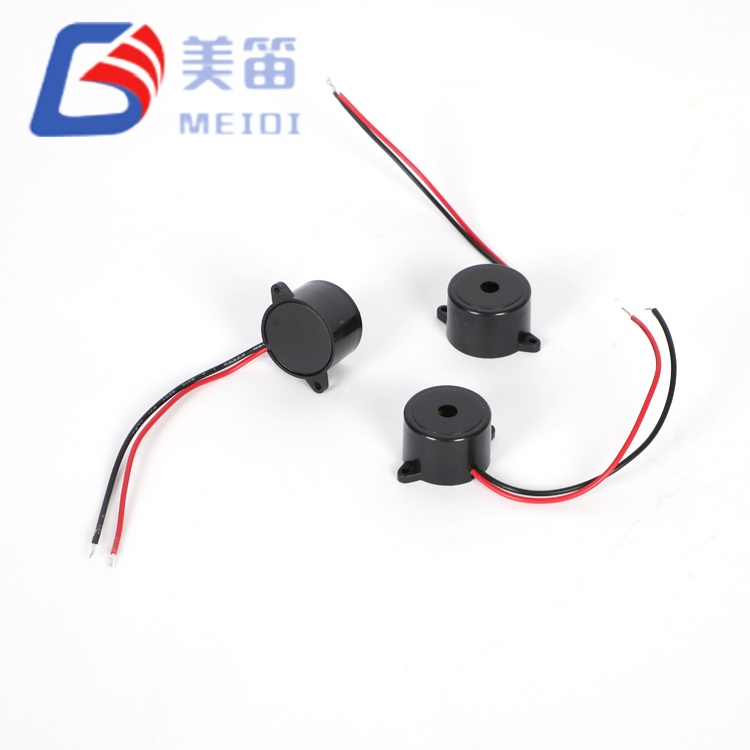

Carcaça ABS preta, Φ23×16mm, 5g
A MEIDI produz a campainha piezoelétrica ativa 2316 com cabos em suas instalações em Jiangsu, onde a sequência de montagem inclui ligação piezocerâmica, inserção de PCB, fechamento de caixa e um dedicado etapa de soldagem de fio condutor. Os fios pré-descarnados são soldados à mão ou soldados por resistência aos terminais da campainha sob temperatura monitorada e tempo de permanência. Um teste de tração é aplicado a uma amostra de cada lote para verificar a integridade mecânica. Seguindo o fio anexo, cada unidade é protegida acusticamente: SPL, frequência e corrente são medido a 12Vp-p, 3000Hz usando uma estação de teste automatizada. Taxa de passagem e a distribuição do SPL são registradas para rastreabilidade do lote.
O mesmo conjunto de confiabilidade de sete itens usado para o HND‑2316 (umidade, alta temperatura armazenamento, armazenamento em baixa temperatura, ciclo térmico, queda, vibração, resistência ao calor da solda) é aplicado às amostras HND‑2316L. Os resultados dos testes estão disponíveis para clientes que necessitam dados de qualificação como parte do processo de aprovação de componentes.
| Parâmetro | Valor | Condições/Notas de Teste |
| Tipo de produto | Campainha ativa piezoelétrica com fios condutores | — |
| Tensão nominal | 12 V CC | — |
| Tensão operacional | 3–24 VCC | — |
| Frequência Ressonante | 3000±500 Hz | — |
| Saída de som a 10 cm | ≥90dB | Onda quadrada de 3.000 Hz, 12 Vp-p |
| Consumo Atual | ≤10 mA | Onda quadrada de 3.000 Hz, 12 Vp-p; tabela de parâmetros ≤10mA; o cabeçalho do relatório de teste pode fazer referência a ≤15mA — consulte Resumo do relatório de teste |
| Temperatura operacional | -20 ℃ ~ +80 ℃ | Contínuo |
| Temperatura de armazenamento | -30 ℃ ~ +85 ℃ | Não operacional |

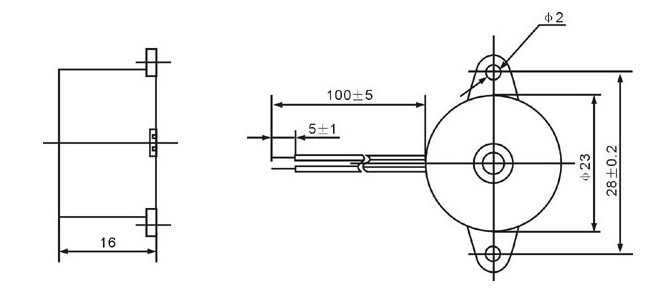

| Dimensões (Diâmetro × A) | Φ23 ± 0,5 × 16 ± 0,3 mm | Apenas corpo; tolerância de desenho ±0,5 mm, a menos que especificado |
| Peso | 5g | — |
| Material da Habitação | ABS preto | — |
| Capacitância | 12 ± 40% nF | Valor de referência por cabeçalho de especificação; não verificado por amostra |
| Tipo de conexão | Fios condutores | Solda manual em cabos |
Como a campainha piezoelétrica ativa 2316 com fios não é limitada por uma área de PCB, os projetistas têm liberdade para posicione a campainha para máxima audibilidade ou para ajustar geometrias irregulares do gabinete. Algumas práticas ajudam a preservar a confiabilidade a longo prazo:
Pontos de ancoragem de arame:Dentro do gabinete host, encaminhe os condutores para um bloco terminal fixo ou use uma abraçadeira montada em um espaçador dentro de 20–30 mm do corpo da campainha. Isso isola as juntas soldadas de vibrações e puxões acidentais.
Considerações sobre comprimento de chumbo:São oferecidos comprimentos de fio padrão; mais opções personalizadas podem ser fornecidas. Ao especificar leads estendidos, considere o acréscimo resistência em série e seu efeito insignificante na entrada piezoelétrica de alta impedância, mas também o potencial de EMI irradiado do oscilador interno da campainha. Um um arranjo de par trançado ou um pequeno cordão de ferrite podem atenuar isso em circuitos sensíveis.
Acústica do gabinete:Se a campainha for colocada atrás de um painel perfurado ou grade, certifique-se de que a área aberta seja pelo menos equivalente ao diâmetro da porta de som. Uma abertura severamente restrita pode atenuar o SPL em vários decibéis.
Soldagem manual em cabos:Temperatura do ferro de 350±10°C por 2–5s é recomendado, com calor aplicado principalmente ao fio. Evite levantar ou dobrar o fio na saída da carcaça durante o manuseio.
Painéis de equipamentos onde a campainha é montada no painel frontal e conectada de volta a um placa de controle localizada mais profundamente no chassi.
Detectores de segurança que requerem um alerta sonoro em uma elevação específica, separados da eletrônica do sensor.
Máquinas industriais com pontos de alarme distribuídos, todos conectados via chicote de fios para um único controlador lógico.
Complementos de reposição automotiva (kits de sensores de estacionamento, indicadores de ponto cego) onde a campainha é conectada a um circuito de 12 V existente.
Projetos de modernização substituindo uma campainha montada em PCB com defeito por um equivalente com fio quando o retrabalho da placa é impraticável.

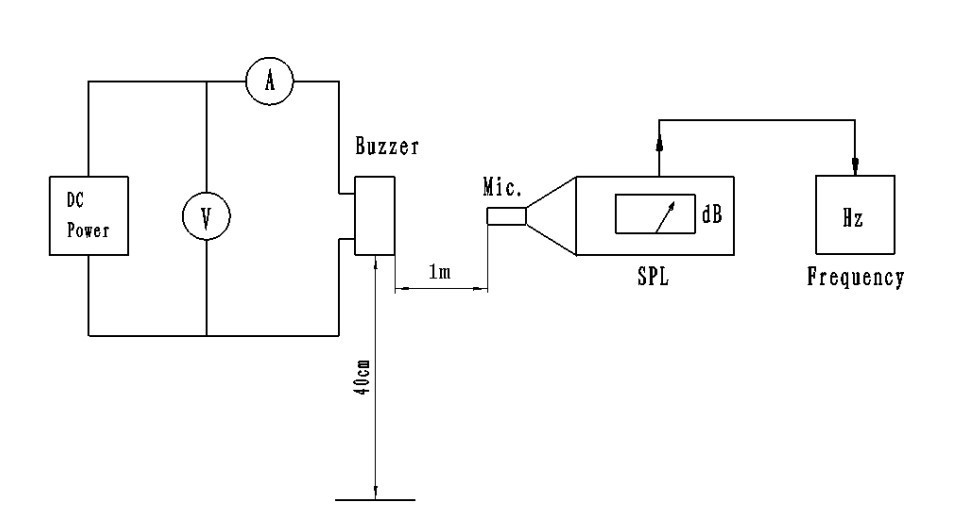

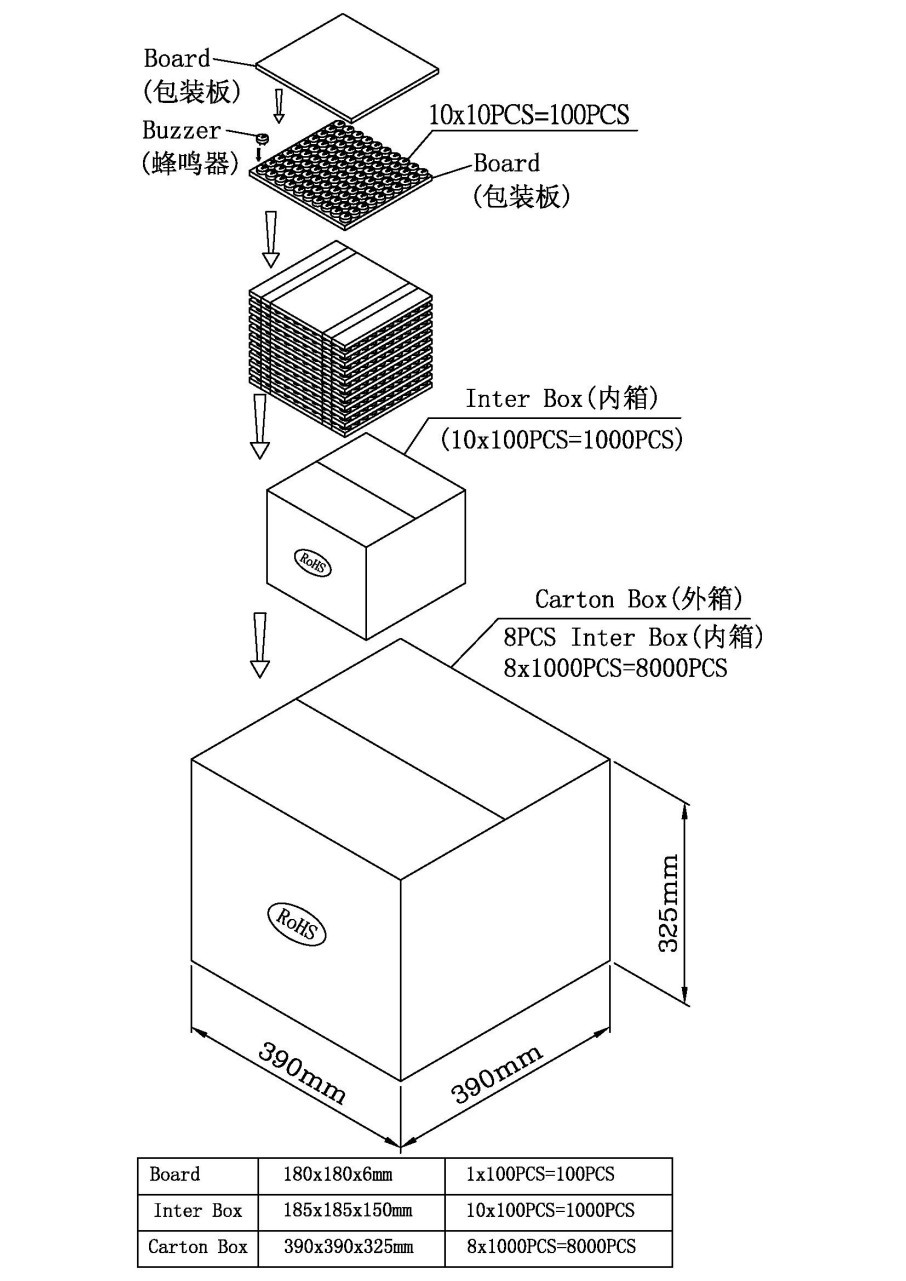

A campainha piezoelétrica ativa 2316 com cabos segue o mesmo protocolo de teste acústico do HND‑2316: 12Vp‑p quadrado onda em 3000Hz, medida em 10cm. Dados de amostra confirmam SPL ≥90dB e frequência dentro de 3000±500Hz. Alguns cabeçalhos de relatórios de teste listam um limite de corrente de ≤15mA, que difere do valor ≤10mA na tabela de parâmetros. Na prática, a corrente medida os valores estão consistentemente bem abaixo de ambos os limites. Para a documentação do teste correspondente a um lote de entrega específico, entre em contato com a MEIDI.
Conclusão: PASSE. A aparência, a polaridade e a fixação do fio atendem aos padrões de aceitação.
1. Aplique tensão CC somente dentro da janela de 3–24 V. Transientes além desta faixa pode danificar o IC do oscilador.
2. O invólucro está aberto e não foi projetado para resistir à entrada de líquidos. Mantenha o som porta seca e livre de resíduos de fluxo.
3. Em ambientes com gases corrosivos (amônia, compostos de enxofre), coloque o campainha em um compartimento protegido ou aplique revestimento isolante apenas no área terminal, evitando o diafragma acústico.
4. O SPL depende da oferta. Verifique se a tensão de acionamento e a corrente disponível atender aos requisitos da campainha sob carga.
5. Não obstrua a porta de som. Mesmo a cobertura parcial pode reduzir a produção em 3–6dB e muda o pico ressonante.
6. Armazene selado com dessecante. A absorção de umidade pode oxidar os fios do fio condutor e reduzir a soldabilidade.
7. Após a instalação, prenda os fios com um alívio de tensão. Fios desenfreados pode transmitir choque mecânico às juntas de solda, eventualmente causando contato intermitente.
P1: O HND‑2316L é eletricamente idêntico ao HND‑2316?
Sim. Ambos compartilham a mesma tensão nominal, faixa operacional, frequência, SPL e especificações atuais. A única diferença é o estilo de terminação: fios condutores versus pinos passantes.
P2: Posso obter o HND‑2316L com comprimentos de fio ou extremidades de conector personalizados?
Comprimentos de cabos personalizados, bitolas de fios e terminações de conectores estão disponíveis. Aplicam-se quantidades mínimas típicas de pedido. Contate MEIDI com seu exato requisitos para uma resposta de viabilidade.
Q3: O relatório de teste às vezes mostra ≤15mA. Qual limite de corrente devo usar?
A tabela de parâmetros do produto indica ≤10mA e as medições reais da amostra são normalmente em torno de 5mA. O valor ≤15mA em alguns cabeçalhos de relatório é uma documentação inconsistência. Para seu pedido específico, o valor ≤10mA se aplica, salvo indicação em contrário confirmado pelo MEIDI.
Q4: Qual é a distância máxima que posso colocar a campainha do circuito de acionamento?
Não há limite funcional estrito para tiragens curtas. Para comprimentos de fio superiores 1 metro, considere a queda de tensão no fio (insignificante para o nível baixo da campainha). corrente) e a possibilidade de EMI irradiada. Um par trançado ou conta de ferrite é recomendado para cabos longos em sistemas sensíveis a ruído.
Q5: Os fios condutores são adequados para crimpagem automatizada ou terminação IDC?
O fio padrão utiliza condutores trançados que podem ser crimpados com terminais. A conexão de deslocamento de isolamento (IDC) não é recomendada devido a a bitola do fio e o tipo de isolamento. Entre em contato com a MEIDI para obter uma folha de especificações do fio.
P6: O HND‑2316L pode ser usado em ambientes externos?
A faixa de temperatura operacional permite o uso externo em climas moderados, mas a caixa não é à prova de intempéries. Exposição direta à chuva, poeira ou condensação a umidade deve ser evitada. Para instalações externas, coloque a campainha dentro um gabinete ventilado e resistente à água.
Para receber folhas de dados completas, desenhos de configuração de fios ou testes de confiabilidade relatórios para o HND‑2316L, entre em contato com a MEIDI com os detalhes do seu projeto. O suporte de engenharia normalmente responde em um dia útil.
