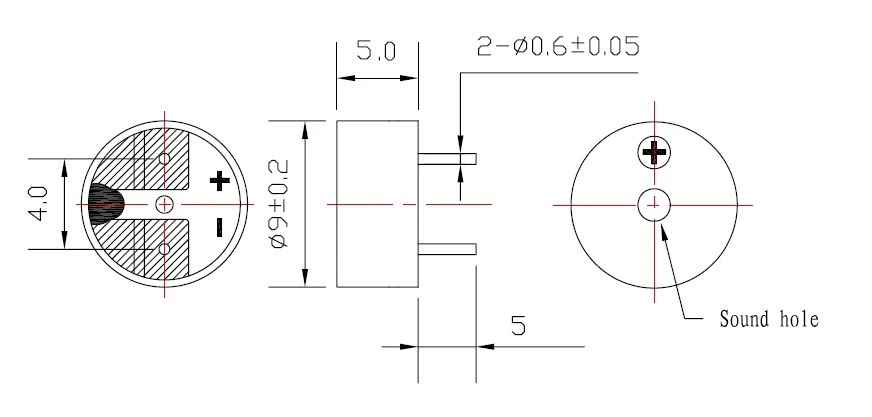

Pacote de furo passante de 9 × 5 mm para montagem direta em PCB
Frequência ressonante de 2700 Hz para saída tonal com unidade externa de onda quadrada
Impedância de bobina de 16Ω para circuitos de driver classe 3V
Min. Pressão sonora de 85 dB a 10 cm sob 3Vo-p, 2700 Hz, ciclo de trabalho de 50%
Faixa de tensão operacional 3–7Vo‑p
Carcaça PPO preta classificada para operação de -20°C a +70°C

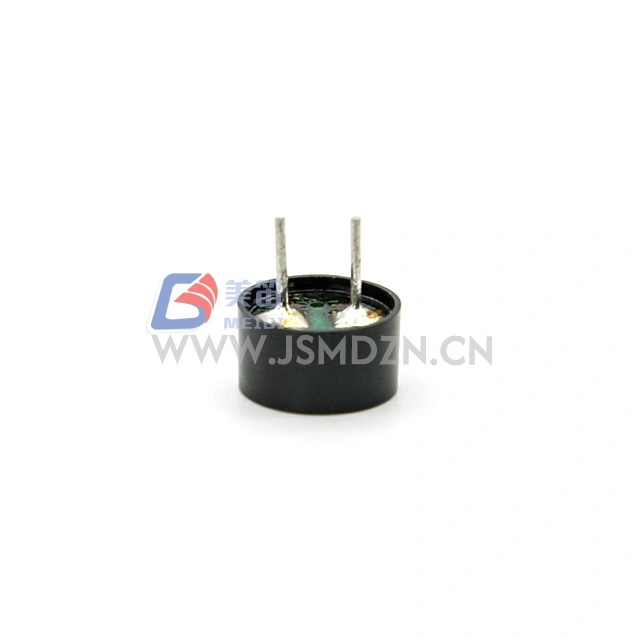

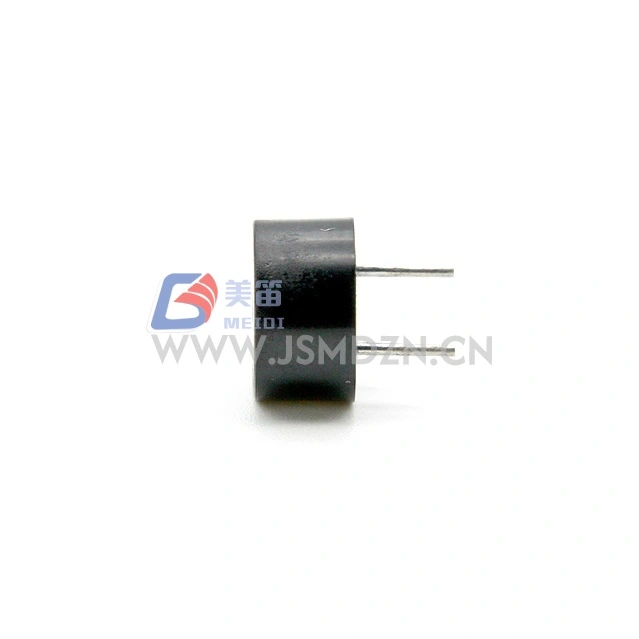

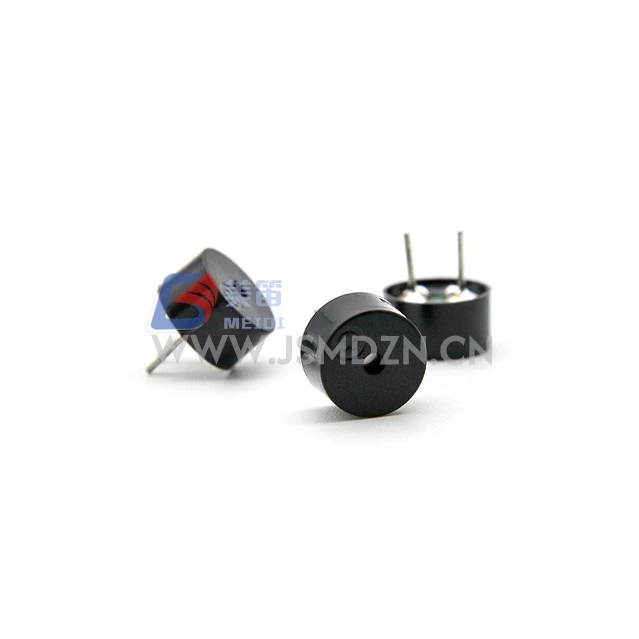

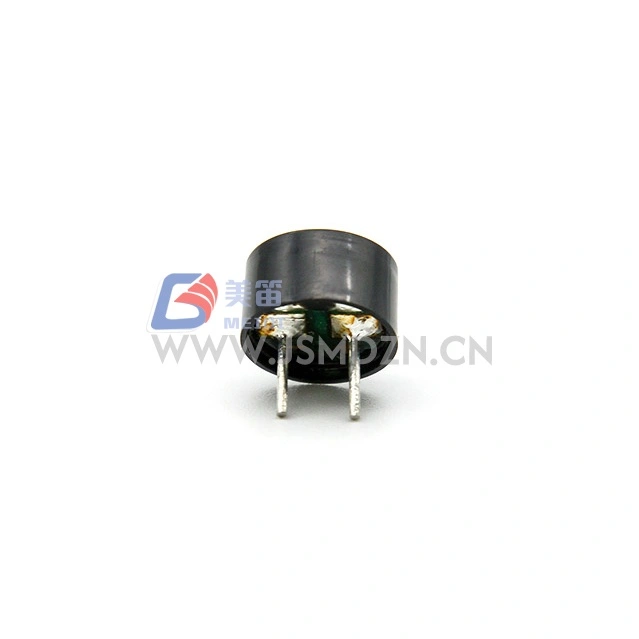

A campainha eletromagnética passiva passante MEIDI HN‑9050 9x5mm é uma campainha eletromagnética passiva passante que requer uma onda quadrada externa ou sinal de acionamento PWM para gerar som. Com uma tensão nominal de 3Vo-p e uma faixa operacional de 3–7Vo-p, ele acomoda lógica de 3V e estágios de driver com buffer comumente usados em equipamentos industriais. A bobina de 16Ω e a frequência ressonante de 2700Hz fornecem uma referência acústica definida para projetos de alarme e feedback de status. Como dispositivo passivo, o HN‑9050 permite o controle de frequência e tom através do sinal do drive externo, suportando geração de som flexível em diversas aplicações.
| Parâmetro | Valor | Condições de teste |
| Tipo de produto | Campainha Eletromagnética Passiva | — |
| Tensão nominal | 3Vo‑p | Referência de frequência ressonante |
| Tensão operacional | 3–7Vo-p | Pico do sinal de acionamento |
| Corrente nominal | Máx. 80mA | A 2700 Hz, serviço de 50%, onda quadrada de 3Vo‑p |

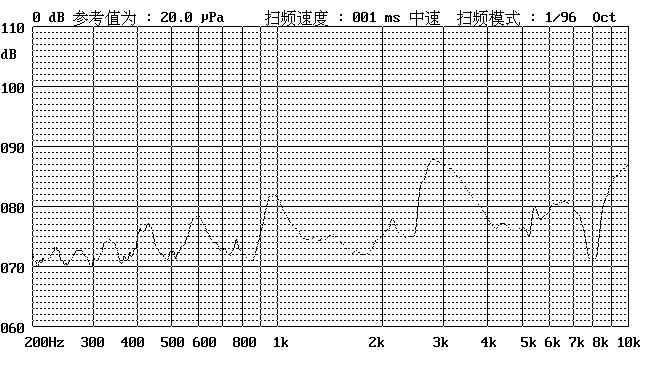

| Nível de pressão sonora | Min. 85dB | A 2700 Hz, serviço de 50%, 3Vo‑p, 10 cm |
| Resistência da bobina | 16±4Ω | A 25°C, CC |
| Frequência Ressonante | 2700Hz | Na tensão nominal |
| Temperatura operacional | -20℃ ~ +70℃ | — |
| Temperatura de armazenamento | -30℃ ~ +80℃ | — |
| Peso Líquido | Aprox. 1,5g | — |
| Material da Habitação | PPO preto | — |
| Proteção Ambiental | RoHS | — |
Condições de teste padrão: temperatura 25±3°C, umidade 60±10% UR, pressão 860–1060hPa
Conjuntos de PCB passantes em unidades de controle industrial para alertas de status e falhas
Módulos de alarme e segurança acionados por fontes externas de onda quadrada
Aparelhos domésticos e comerciais com layouts de PCB convencionais
Equipamento de escritório e máquinas de venda automática de sinais sonoros cronometrados
Dispositivos de medição e instrumentação que requerem feedback de tom
Infraestrutura de comunicação para manutenção e indicação de alarmes
| Requisito de projeto | Vantagem HN‑9050 |
| Saída acústica em formato passante | Min. 85dB SPL em um pacote de 9 × 5 mm |
| Compatibilidade do sistema 3V | Classificação 3Vo‑p com faixa operacional de 3–7Vo‑p |
| Montagem manual e automatizada | Cabos passantes para solda manual e por onda |
| Tolerância de variação de fornecimento | Tensão operacional máxima de 7Vo-p |
| Estabilidade térmica | Carcaça PPO entre -20°C e +70°C |
A MEIDI fabrica o HN‑9050 sob processos de produção controlados, incluindo inspeção de material recebido, verificação de resistência da bobina e testes acústicos por lote de produção. Cada lote é submetido a testes de confiabilidade que abrangem vida útil, temperatura alta/baixa, umidade, choque térmico, queda e vibração. Após qualquer um destes testes, o produto deve atender aos critérios de aceitação sem degradação funcional além da tolerância de pressão sonora especificada.
| Item de teste | Condições de teste |
| Teste de vida | 25±10°C, tensão nominal, onda quadrada de frequência ressonante de 1/2 serviço, 96 horas |
| Teste de alta temperatura | +80°C armazenamento por 96 horas, recuperação em temperatura ambiente por 3 horas antes do teste |
| Teste de baixa temperatura | -40°C armazenamento por 96 horas, recuperação em temperatura ambiente por 3 horas antes do teste |
| Teste de umidade | +40±3°C, 90%–95% UR, 48 horas, recuperação em temperatura ambiente por 6 horas antes do teste |
| Teste de choque térmico | 70°C 2 horas → -20°C 2 horas (1 ciclo), intervalo de 1 hora entre ciclos, total de 10 ciclos |
| Teste de queda | Embalagem padrão, todas as 6 faces e 3 bordas, cai de 1,2 m de altura sobre uma placa de madeira grossa |
| Teste de vibração | 1000 ciclos/min, amplitude 1,5 mm, 1 hora por eixo, 3 eixos no total |
Cuidado: Evite a entrada de materiais estranhos no produto, incluindo materiais magnéticos, materiais solúveis em água e gases corrosivos, pois podem afetar o desempenho elétrico.

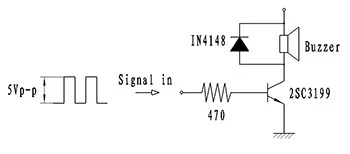

1. Qual sinal de acionamento é necessário para o HN‑9050?
O HN‑9050 é um buzzer passivo e requer uma onda quadrada externa ou sinal PWM. Uma onda quadrada de 2700 Hz, ciclo de trabalho de 50% em 3Vo-p produz o valor mínimo nominal. Saída de 85dB a 10cm. Entre em contato com a MEIDI para obter notas de aplicação do circuito de acionamento.
2. Esta campainha pode operar em tensões diferentes de 3Vo‑p?
Sim. A faixa de tensão operacional é 3–7Vo‑p. Escalas de pressão sonora com tensão de acionamento; O SPL nominal é especificado em 3Vo-p. Para tensões fora desta faixa, entre em contato com a MEIDI para verificação.
3. Como a resistência da bobina de 16Ω afeta o design do driver?
A bobina de 16Ω consome no máximo 80mA em 3Vo-p. Verifique se o estágio do driver pode fornecer essa corrente com tensão de saturação e dissipação de calor adequadas.
4. Quais métodos de soldagem são compatíveis com a caixa PPO?
Os cabos passantes suportam soldagem manual padrão e soldagem por onda. Evite exposição térmica prolongada além da classificação de temperatura do invólucro. Entre em contato com a MEIDI para obter perfis de soldagem recomendados.
5. O pino HN‑9050 é compatível com outras campainhas passantes de 9 mm?
Entre em contato com a MEIDI para obter o desenho mecânico e o padrão de furo recomendado para verificar a compatibilidade do espaço com sua PCB.
Para fichas técnicas, notas sobre circuitos de acionamento, relatórios de testes de confiabilidade ou personalização OEM do HN‑9050, entre em contato com a MEIDI. Nossa equipe oferece suporte a unidades de avaliação e engenharia de aplicação para integração de campainhas passantes.
