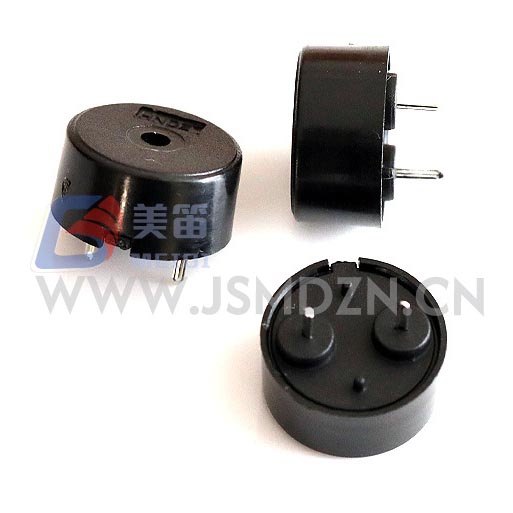

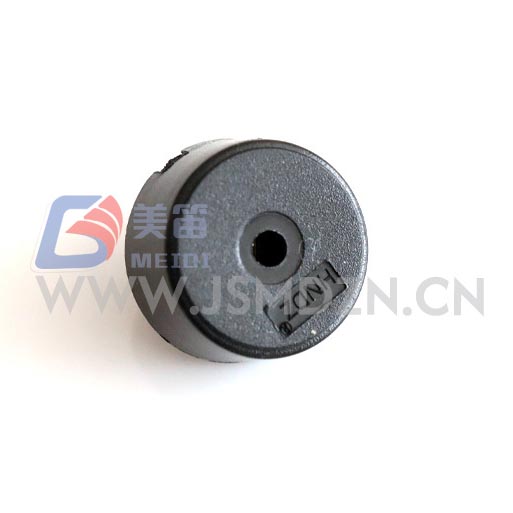

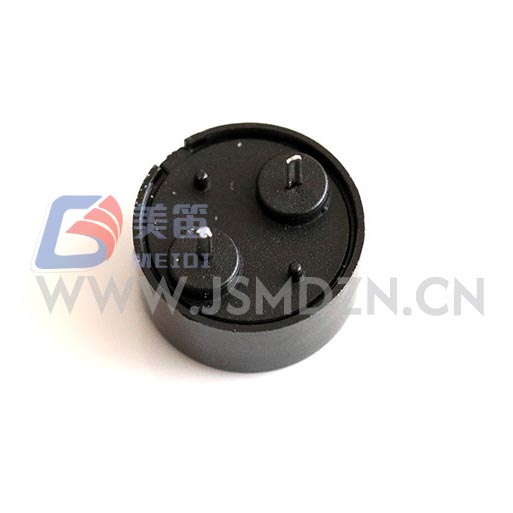

Para projetos onde o espaço da placa é limitado, mas ainda é necessário um alerta sonoro claro, a campainha passiva piezoelétrica de 14 * 4 mm fornece uma campainha passiva de 4000 Hz em um orifício passante de Φ13,8 × 4,0 mm pacote. Duas opções de SPL compartilham o mesmo espaço: a variante padrão produz ≥70dB enquanto consome ≤5mA, e o HNR‑1404 PA7.5 aumenta o nível de som para ≥80dB em ≤10mA. Ambos os modelos aceitam um sinal de inversor CA de 1–30 Vp-p, proporcionando ao projetista total controle sobre a frequência e o volume através da forma de onda externa. A caixa PBT preta e peso inferior a 1 grama são adequados para instrumentos portáteis, sensores compactos e espaço crítico indicadores industriais onde um microcontrolador ou oscilador dedicado já está disponível para gerar o tom.
Duas classificações de SPL em um único espaço — ≥70dB (padrão) ou ≥80dB (PA7.5)
Design passivo – requer onda quadrada externa ou PWM a 4000Hz
Classificação de 5 Vp-p, faixa operacional de 1–30 Vp-p
Φ13,8×4,0mm furo passante PBT preto, 0,6g (padrão) / 0,67g (PA7.5)
| Parâmetro | HNR‑1404/HNR‑1404L | HNR-1404 PA7.5 | Condições/Notas de Teste |
| Tipo de produto | Campainha passiva piezoelétrica | Campainha passiva piezoelétrica | — |
| Tensão nominal | 5 Vp-p | 5 Vp-p | Pico a pico |
| Tensão operacional | 1–30 Vp-p | 1–30 Vp-p | Alcance do sinal de acionamento |
| Frequência Ressonante | 4000Hz | 4000Hz | Na tensão nominal |
| Saída de som a 10 cm | ≥70dB | ≥80dB | Onda quadrada de 4000 Hz, 5 Vp-p |
| Consumo Atual | ≤5 mA | ≤10 mA | Onda quadrada de 4000 Hz, 5 Vp-p |
| Temperatura operacional | -20 ℃ ~ +60 ℃ | -20°C ~ +70°C | Contínuo |
| Temperatura de armazenamento | -30°C ~ +70°C | -30°C ~ +80°C | Não operacional |

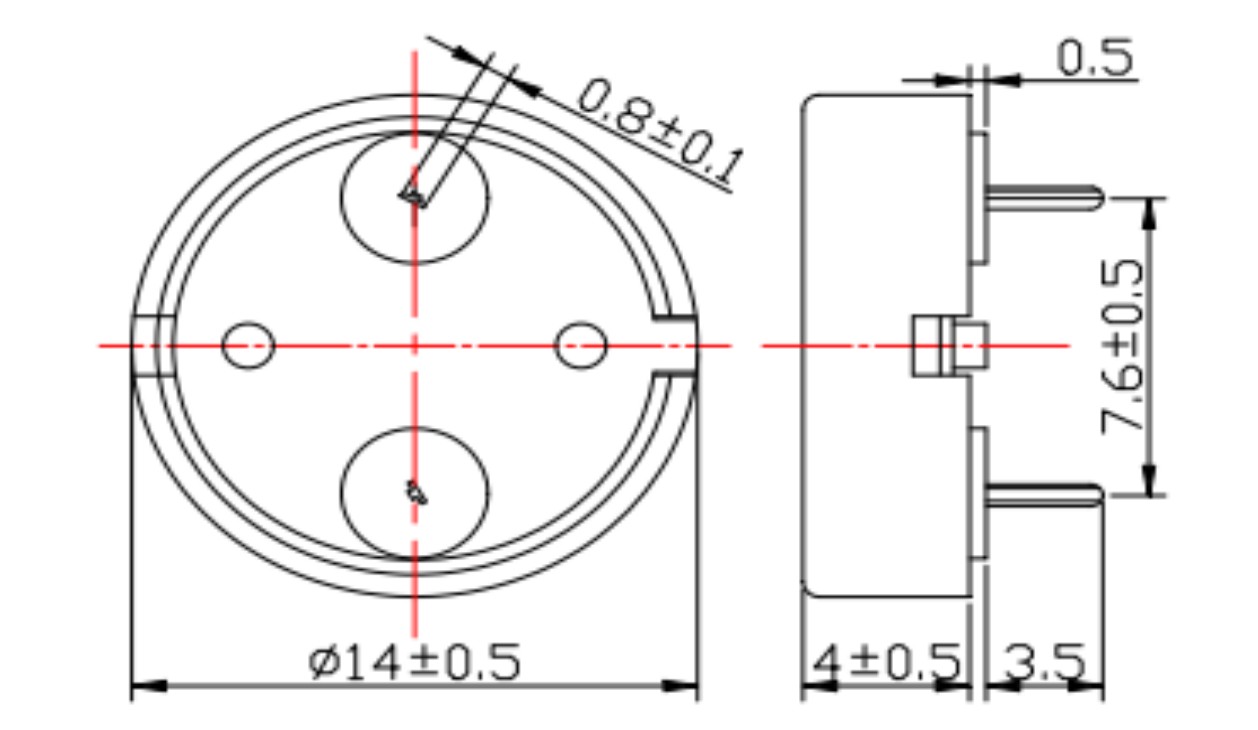

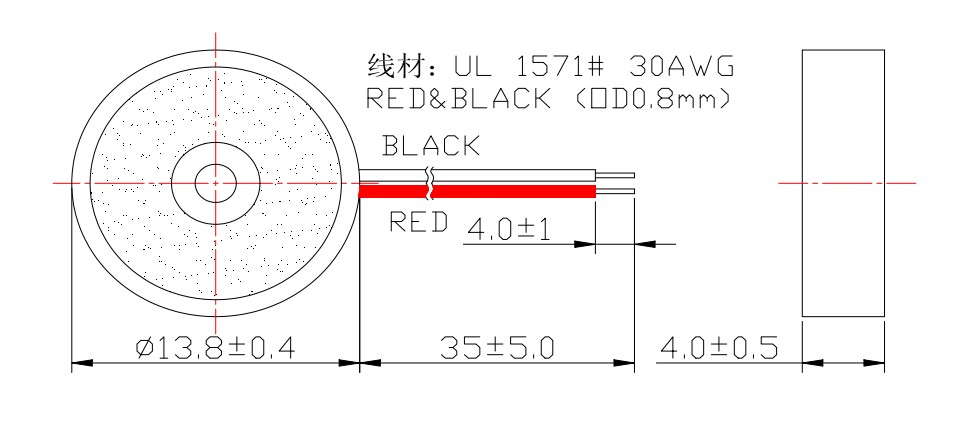

| Dimensões (Diâmetro × A) | Φ13,8 ± 0,4 × 4,0 ± 0,5 mm | Φ13,8 ± 0,4 × 4,0 ± 0,5 mm | Somente corpo |
| Peso | 0,6±0,1g | 0,67±0,1g | Típico |
| Material da Habitação | Preto PBT | Preto PBT | — |
| Capacitância | 12 ± 40% nF | 12 ± 40% nF | Apenas referência; não por amostra |
| Tipo de montagem | Orifício passante | Orifício passante | Solda manual recomendada |
A principal distinção entre os dois modelos reside na pressão sonora e na faixa de temperatura. O padrão HNR‑1404/L foi projetado para indicadores de baixa corrente (≤5mA, ≥70dB) e opera até +60 ℃. O HNR‑1404 PA7.5 troca corrente mais alta (≤10mA) por um Aumento de 10dB na saída e temperatura operacional estendida para +70°C, tornando-o mais adequado para ambientes onde a audibilidade ou margem térmica é uma prioridade. Ambos compartilham a mesma frequência ressonante, pinagem e dimensões de invólucro, de modo que o a escolha não afeta o layout do PCB.
Como sirenes passivas, essas campainhas precisam de uma forma de onda CA externa. Um microcontrolador GPIO gerar uma onda quadrada de 4000 Hz com ciclo de trabalho de 50% é a configuração típica. A carga capacitiva (≈12nF) atrai picos de corrente em cada borda; um resistor em pequena série (100–220Ω) pode limitar a corrente de pico sem perda perceptível de SPL. A entrada 1–30Vp‑p faixa permite conexão direta à lógica de 3,3 V ou 5 V, embora um buffer de transistor seja recomendado quando um SPL mais alto é necessário.
Soldagem manual: temperatura do ferro 350±10°C, 2–5s de permanência, até 2–3 ciclos. Mantenha ≥2,0 mm do alojamento até a junta de solda.
| Item de teste | Doença | Critérios de Aceitação |
| Umidade | 50 ± 5 ℃, 90–95% UR, 48 h | Todas as especificações satisfeitas após a recuperação |
| Alta temperatura | +80 ± 2 ℃, 48 horas | Todas as especificações satisfeitas após a recuperação |
| Baixa temperatura | -30 ± 2 ℃, 48 horas | Todas as especificações satisfeitas após a recuperação |
| Ciclagem de temperatura | -30 ℃ ↔ +80 ℃, 30 min de permanência, 5 ciclos | Todas as especificações satisfeitas após a recuperação |
| Derrubar | Madeira dura de 75 cm a 10 mm, 3 gotas | Aparência e desempenho elétrico verificados |
| Vibração | 10–55 Hz, amplitude de 1,0 mm, XYZ, 0,5 h | Sem degradação mecânica ou elétrica |
| Resistência ao calor da solda | 250 ± 5 ℃, 10 ± 0,5 s, folga de 2,0 mm | Dimensões e desempenho atendem às especificações |
MEIDI realiza verificação 100% acústica em cada unidade e amostra cada lote de produção para o protocolo acima em seu sistema ISO9001.
Sensores IoT compactos e wearables onde a variante padrão ≤5mA minimiza dreno de energia, acionado diretamente por um pino MCU de baixa tensão.
Terminais portáteis industriais e dispositivos médicos portáteis que precisam de um som mais alto alerta; o modelo PA7.5 oferece ≥80dB enquanto ainda se enquadra no mesmo Envelope com 4 mm de altura.
Placas de alarme multitons usando a mesma PCB para ambas as variantes para diferenciar níveis de alerta por SPL em vez de frequência.
Os dados de referência do modelo HNR‑1407 (mesma plataforma) mostram valores de SPL entre 83–86dB a 4000Hz, 5Vp-p, excedendo o mínimo ≥70dB. Leituras atuais fique abaixo de 1mA. As medições de capacitância ficam entre 11,2–12,9nF, consistente com 12nF nominal. Entre em contato com a MEIDI para obter dados de lote específicos do HNR‑1404.
| Amostra | NPS (dB) | Corrente (mA) | Capacitância (nF) | Diâmetro (mm) | Altura (mm) |
| 1 | 85 | 0.73 | 11.5 | 14.01 | 4.10 |
| 2 | 84 | 0.82 | 12.0 | 13.90 | 4.05 |
| 3 | 83 | 0.74 | 12.1 | 14.00 | 4.00 |
| 4 | 85 | 0.76 | 11.2 | 13.98 | 4.01 |
| 5 | 84 | 0.78 | 12.5 | 13.92 | 3.98 |
| 6 | 85 | 0.72 | 12.1 | 14.02 | 4.02 |
| 7 | 83 | 0.80 | 12.3 | 13.89 | 4.02 |
| 8 | 84 | 0.79 | 12.1 | 14.03 | 3.99 |
| 9 | 85 | 0.80 | 12.4 | 13.95 | 4.01 |
| 10 | 86 | 0.76 | 12.9 | 13.98 | 4.02 |
Conclusão: PASSE. Aparência, polaridade e direção da fita verificadas.
1. Aplique somente inversor CA. A tensão CC não produzirá som e poderá danificar o elemento.
2. A caixa não está vedada. Mantenha a porta de som seca e livre de contaminantes.
3. Em atmosferas corrosivas, monte dentro de um invólucro protegido.
4. O SPL depende da tensão e da forma de onda do inversor; verifique sob condições reais de carga.
5. Não bloqueie a abertura acústica.
6. Armazene em embalagem seca para evitar oxidação dos pinos.
1. Como escolho entre a norma HNR‑1404 e a PA7.5?
Selecione o modelo padrão para corrente mais baixa (≤5mA) e saída ≥70dB; escolha PA7.5 quando for necessário 10dB a mais de pressão sonora ou um limite operacional de +70°C. Ambos se enquadram mesmas almofadas PCB.
2. Posso acionar essas campainhas com uma fonte DC?
Não. Eles exigem um sinal AC externo (onda quadrada/PWM) a 4000 Hz para gerar som.
3. Qual frequência do drive proporciona o SPL mais alto?
A frequência de ressonância é 4000Hz. Uma varredura de frequência próxima a este valor identificará o pico exato para um determinado lote.
4. Quais são as configurações de soldagem recomendadas?
Soldagem manual: ferro 350±10°C, 2–5s por junta, máximo 2–3 ciclos. Mantenha o alojamento a pelo menos 2,0 mm do ponto de solda.
Para planilhas de dados, curvas de resposta de frequência ou relatórios de testes específicos de lote, entre em contato MEIDI com os detalhes da sua inscrição. Resposta de engenharia normalmente dentro de um dia útil.
