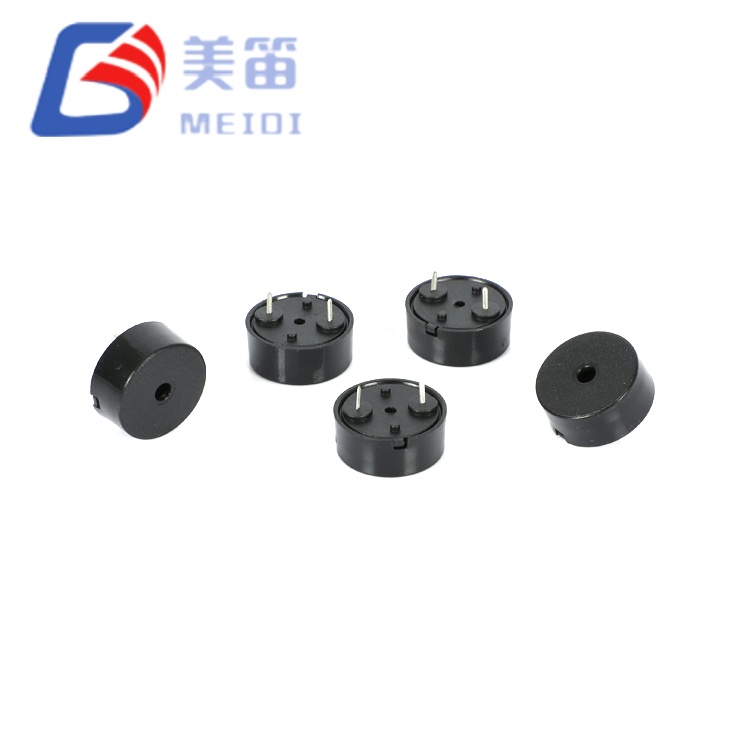

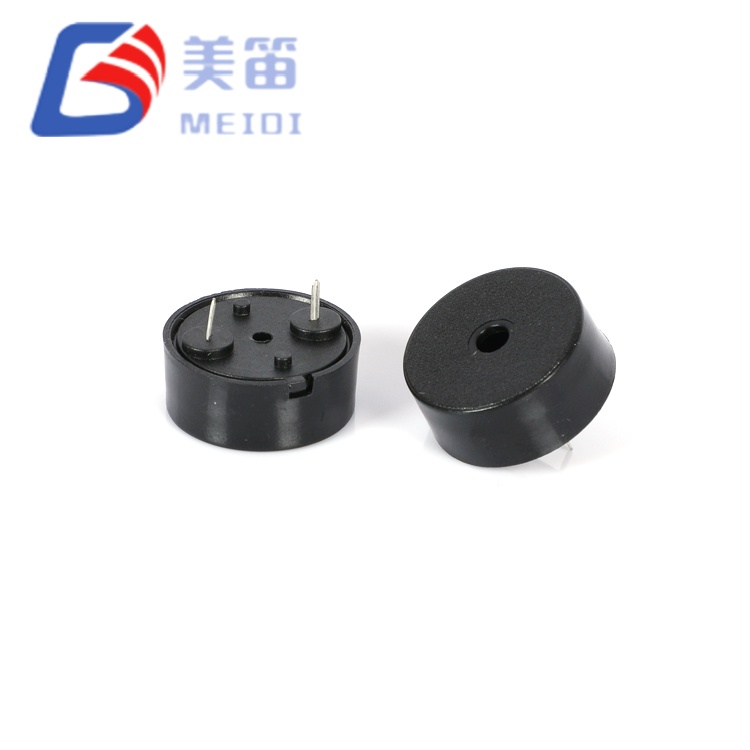

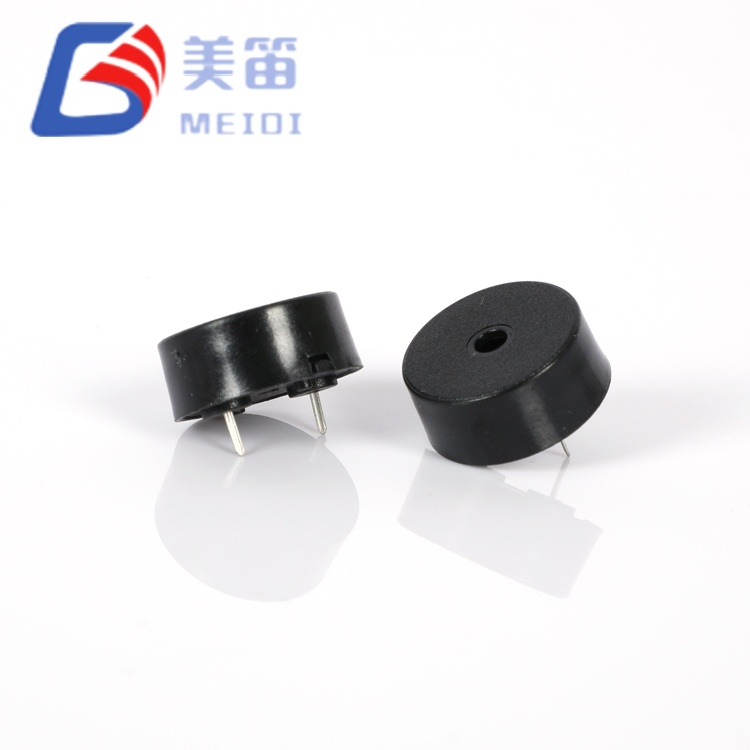

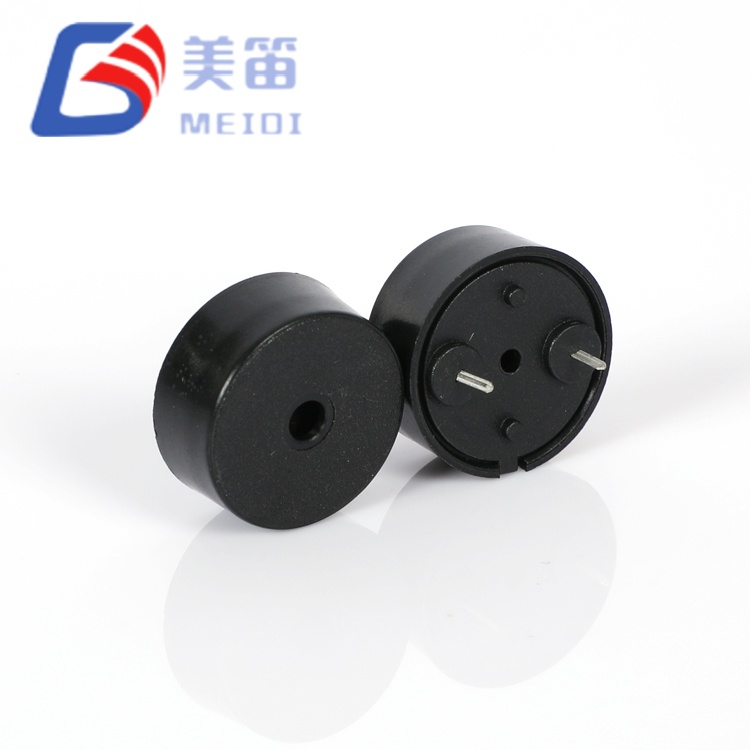

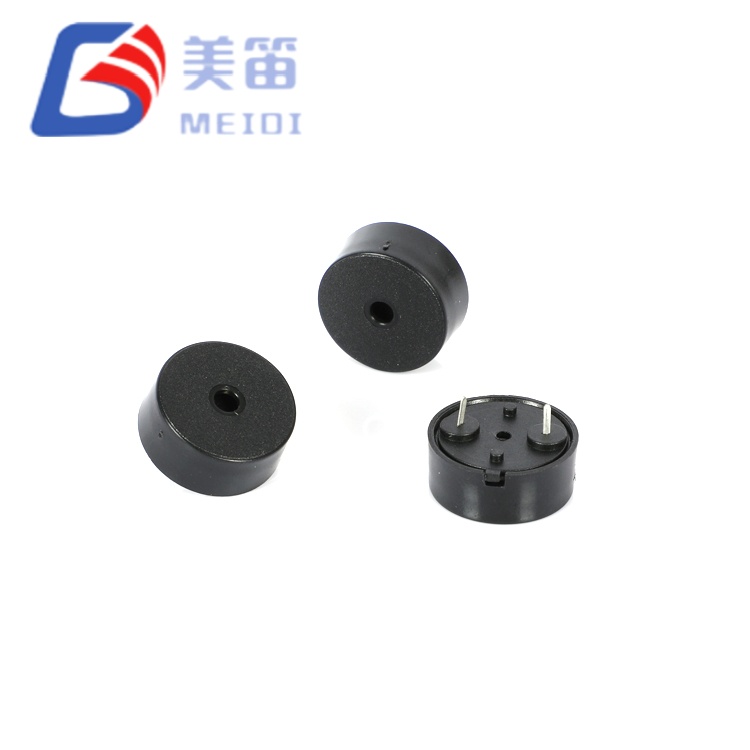

Campainha passiva piezoelétrica de 17*8mm

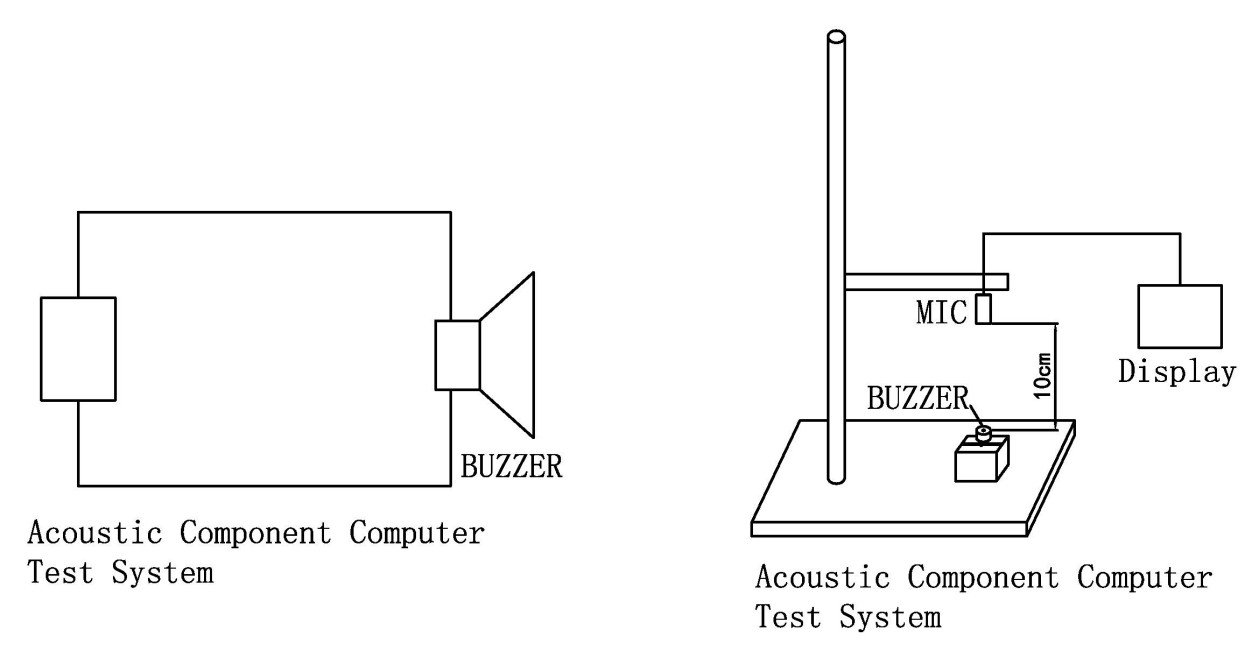

A campainha passiva piezoelétrica de 17 * 8 mm oferece duas variantes de frequência - 3.000 Hz e 2.000 Hz - em um pacote idêntico de furo passante de Φ17×8mm. Ambas são sirenes piezoelétricas passivas que dependem de uma forma de onda de unidade CA externa para produzir um tom audível. Porque o pegada, espaçamento entre pinos e dimensões do alojamento são compartilhadas entre os dois modelos, um único layout de PCB pode acomodar qualquer frequência sem alterações mecânicas. O HNR‑1708 oferece ≥85dB a 3000Hz, enquanto o HNR‑1708 PA10 fornece ≥75dB a 2.000 Hz, ambos medidos a 10 cm com onda quadrada de 12 Vp‑p. Consumo atual para qualquer variante permanece igual ou inferior a 5mA. A caixa PBT preta e 1–30Vp-p faixa de operação tornam esta série adequada para uma ampla gama de equipamentos internos onde o microcontrolador host ou oscilador dedicado fornece o sinal de acionamento.

Duas opções de frequência — 3.000 Hz (HNR‑1708) ou 2.000 Hz (HNR‑1708 PA10) — no mesmo espaço

Design passivo – requer onda quadrada externa ou unidade PWM na frequência ressonante

Classificação de 12 Vp-p, faixa de operação de 1–30 Vp-p; Consumo de corrente ≤5 mA

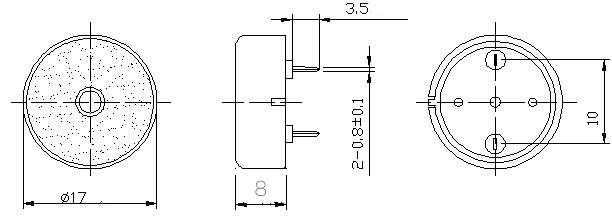

Pacote de furo passante PBT preto de Φ17,0 × 8,0 mm, compatível com onda e solda manual

Temperatura operacional: -20°C a +70°C contínuo

Guia de seleção de modelo

A escolha entre HNR‑1708 e HNR‑1708 PA10 depende principalmente do desejado frequência de alerta e exigência de pressão sonora. O HNR-1708, com seu maior Tom de 3000Hz e saída ≥85dB, é mais adequado para ambientes onde um som mais nítido e penetrante é benéfico - como aviso industrial painéis ou equipamentos operando em áreas com ruído de fundo moderado. O HNR‑1708 PA10 opera em 2.000 Hz mais baixos com ≥75dB, produzindo um tom que é menos intrusivo e mais apropriado para ambientes silenciosos como lembretes de dispositivos médicos ou sensores residenciais.

Como ambos os modelos compartilham o mesmo tamanho de Φ17mm, layout de pinos e 8mm altura, um único projeto de PCB pode ser validado com uma variante e então implantado com o outro conforme os requisitos do aplicativo mudam. Ambos aceitam um sinal de acionamento de 1–30Vp-p e consumo ≤5mA, portanto, o mesmo circuito de acionamento pode ser usado para qualquer modelo. A diferença de peso — 1g para HNR‑1708 versus 1,4g para HNR‑1708 PA10 — reflete a diferença ligeiramente diferente construção interna que produz a frequência ressonante mais baixa.

Para aplicações que exigem ambas as frequências no mesmo produto família, a série HNR‑1708 permite ao projetista estocar uma única PCB e design da caixa, oferecendo duas assinaturas acústicas, reduzindo sobrecarga de projeto mecânico.

Recomendações de circuito de acionamento

Como campainhas piezoelétricas passivas, ambas as variantes do HNR‑1708 precisam de um AC externo sinal para produzir som. Um microcontrolador GPIO configurado para saída PWM em a frequência alvo (3.000 Hz ou 2.000 Hz) com um ciclo de trabalho de 50% é a mais abordagem comum. Para sistemas lógicos de 3,3 V ou 5 V, um simples buffer de transistor pode traduzir o sinal para o nível nominal completo de 12Vp-p para SPL mais alto.

A natureza capacitiva da carga — aproximadamente 12nF para HNR‑1708 e 25nF para HNR‑1708 PA10 — significa que ocorrem picos de corrente em cada borda do a forma de onda condutora. Um pequeno resistor em série (normalmente 100–330Ω) pode limitar a corrente de pico sem afetar significativamente o SPL. Para bateria designs, o consumo médio de corrente ≤5mA torna essas campainhas econômicas para operam mesmo com células tipo moeda ou pequenos pacotes de íons de lítio.

A soldagem é compatível com onda (260°C, 4–6s) e manual (350°C, 2–5s) métodos. Mantenha ≥2,0 mm entre o alojamento e o banho de solda.

Cenários de aplicação

Indicadores de alerta industriais que se beneficiam do tom de 3.000 Hz do HNR‑1708 eliminando o ruído das máquinas no chão de fábrica.

Lembretes de dispositivos médicos (bombas de infusão, monitores de sinais vitais) onde o O tom de 2.000 Hz do HNR‑1708 PA10 fornece um alerta menos intrusivo em enfermarias silenciosas.

Sensores domésticos inteligentes e campainhas, onde o mesmo PCB pode ser preenchido com qualquer variante dependendo da preferência regional para tom de alerta.

Instrumentos de teste portáteis alimentados por bateria de 3,7 V, usando um transistor para aumentar a tensão da unidade e o consumo ≤5mA para estender o tempo de execução.

Painéis de alarme multizona que exigem tons diferentes por zona — HNR‑1708 para avisos críticos e HNR‑1708 PA10 para notificações de status — usando um design de PCB único para ambos.

Precauções

1. Não aplique tensão CC diretamente. Ambas as variantes requerem um sinal de inversor CA para gerar som. DC contínua pode danificar o elemento piezoelétrico.

2. A caixa não está vedada. Evite água, resíduos de fluxo ou solventes de limpeza de entrar na porta de som.

3. Em ambientes corrosivos, instale a campainha em um gabinete protegido ou aplique revestimento isolante apenas nos terminais.

4. O SPL depende da tensão e da forma de onda do inversor. Verifique se o estágio do driver atende à oscilação de tensão necessária sob a carga capacitiva.

5. Mantenha a porta acústica desobstruída. Mesmo a cobertura parcial pode reduzir saída em vários decibéis.

6. Armazene em embalagem lacrada e seca até a montagem para evitar oxidação dos pinos.

Perguntas frequentes

1. Como escolho entre HNR‑1708 e HNR‑1708 PA10?

Selecione HNR‑1708 para 3.000 Hz, ≥85dB — adequado para ambientes industriais ou mais barulhentos. Selecione HNR‑1708 PA10 para 2.000 Hz, ≥75dB — melhor para ambientes médicos ou residenciais. Ambos compartilham dimensões e pinagem idênticas, portanto o layout da PCB não muda.

2. Posso acionar essas campainhas diretamente de um pino do microcontrolador?

Sim, se o pino puder fornecer corrente suficiente e o nível lógico estiver dentro do Faixa de 1–30 Vp‑p. Para microcontroladores de 3,3 V ou 5 V, um buffer de transistor é recomendado para obter oscilação de tensão mais alta e saída mais alta.

3. Que frequência devo usar para o sinal de condução?

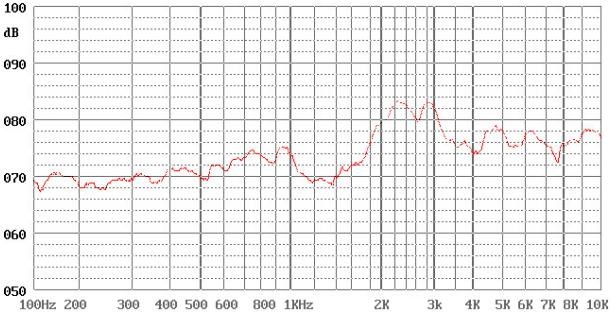

Use 3.000 Hz para HNR‑1708 e 2.000 Hz para HNR‑1708 PA10. Devido ao ±500Hz tolerância, uma varredura de frequência durante a prototipagem pode identificar o pico exato de SPL para um determinado lote. MEIDI pode fornecer curvas de caracterização.

4. Por que o relatório de teste HNR‑1708 é baseado em um modelo diferente?

O relatório atualmente disponível usa dados HNR‑1707 em 5Vp‑p/4000Hz como referência. Entre em contato com a MEIDI para obter dados de teste específicos do HNR‑1708 em 12Vp‑p/3000Hz.

5. A série HNR‑1708 é adequada para dispositivos alimentados por bateria?

Sim. O consumo de corrente ≤5mA e a faixa operacional de 1–30Vp-p tornam-no prático para operação com bateria. Um conversor boost ou buffer de transistor pode aumentar o tensão de acionamento se for necessário um SPL mais alto de uma bateria de baixa tensão.

Consulta Técnica

Para folhas de dados, projetos de referência de circuitos de acionamento, dados de varredura de frequência ou suporte à seleção de variantes para a série HNR‑1708, entre em contato com a MEIDI com seu detalhes do aplicativo. A resposta da engenharia normalmente ocorre em um dia útil.
