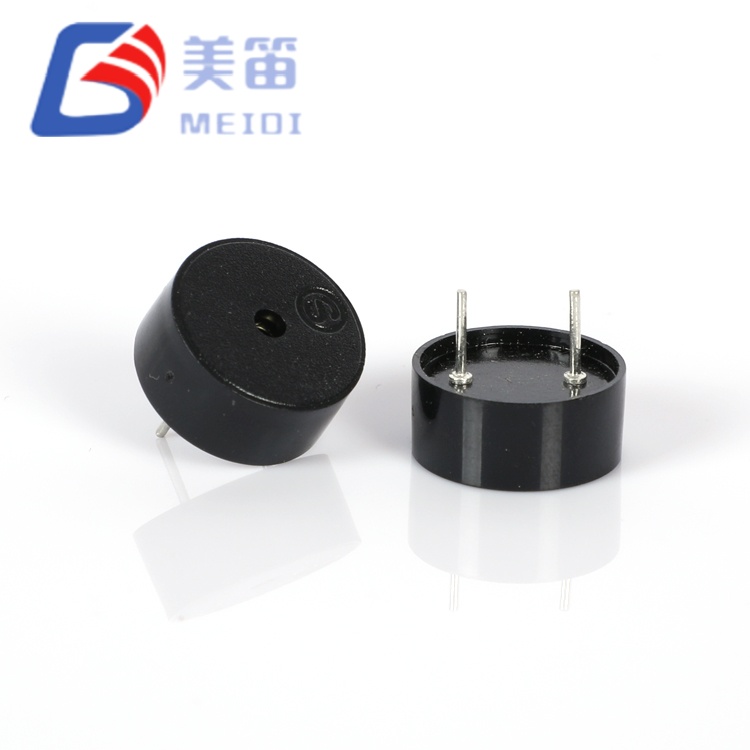

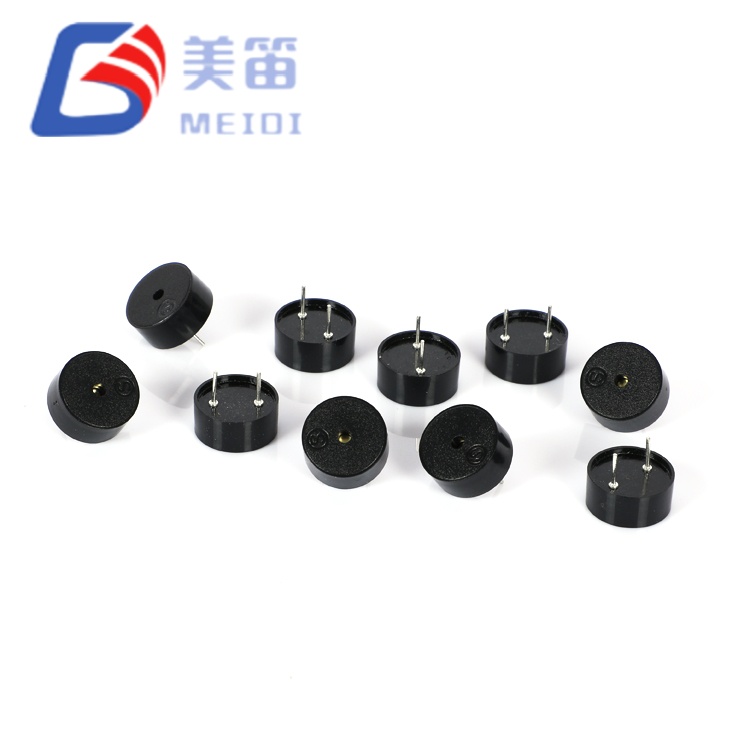

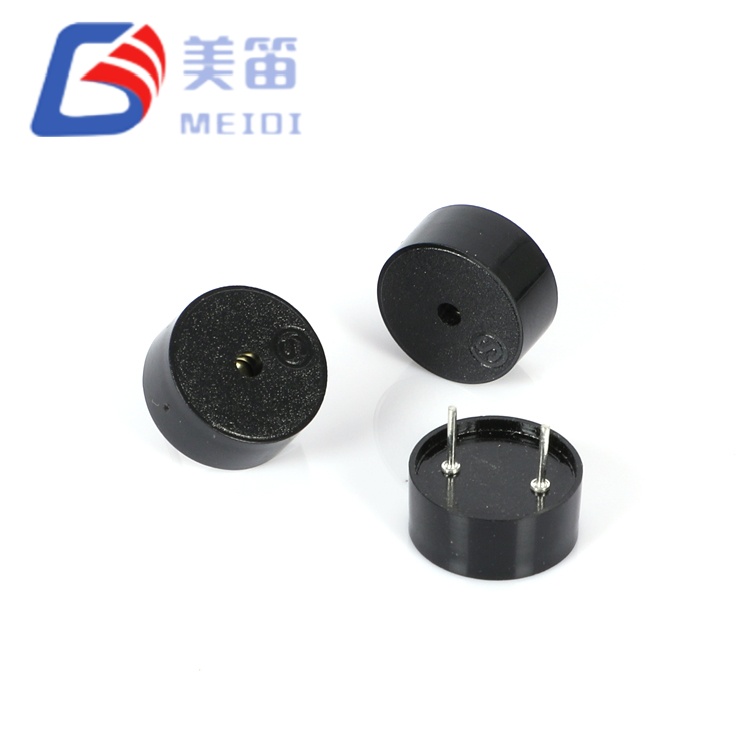

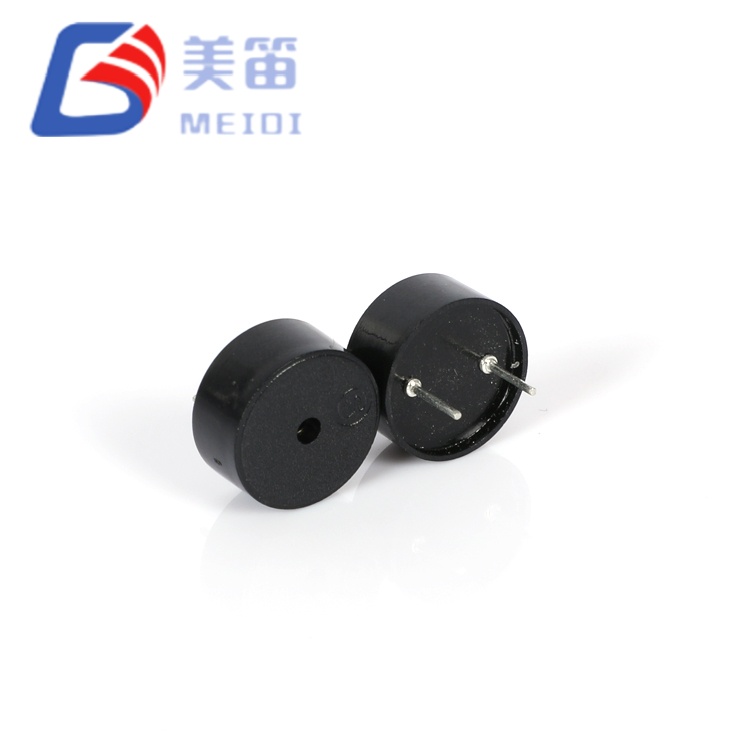

Campainha passiva piezoelétrica de 12 * 5,5 mm

A série HNR‑1255 inclui campainhas passivas piezoelétricas passantes projetadas para sistemas onde a tensão de alimentação varia significativamente entre variantes de produto ou condições operacionais. Com uma faixa de acionamento ultraampla de 1 a 30 V, um único componente acomoda tudo, desde baterias de íons de lítio de célula única (3,0 a 4,2 V) até trilhos lógicos de 5 V, circuitos de acessórios automotivos de 12 V e barramentos de controle industrial de 24 V, eliminando circuitos de regulação de tensão e simplificando o gerenciamento global de BOM.

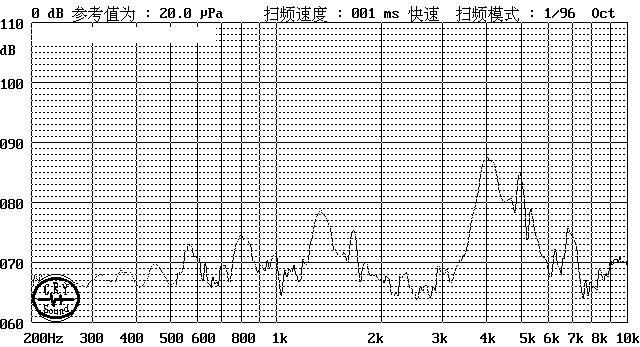

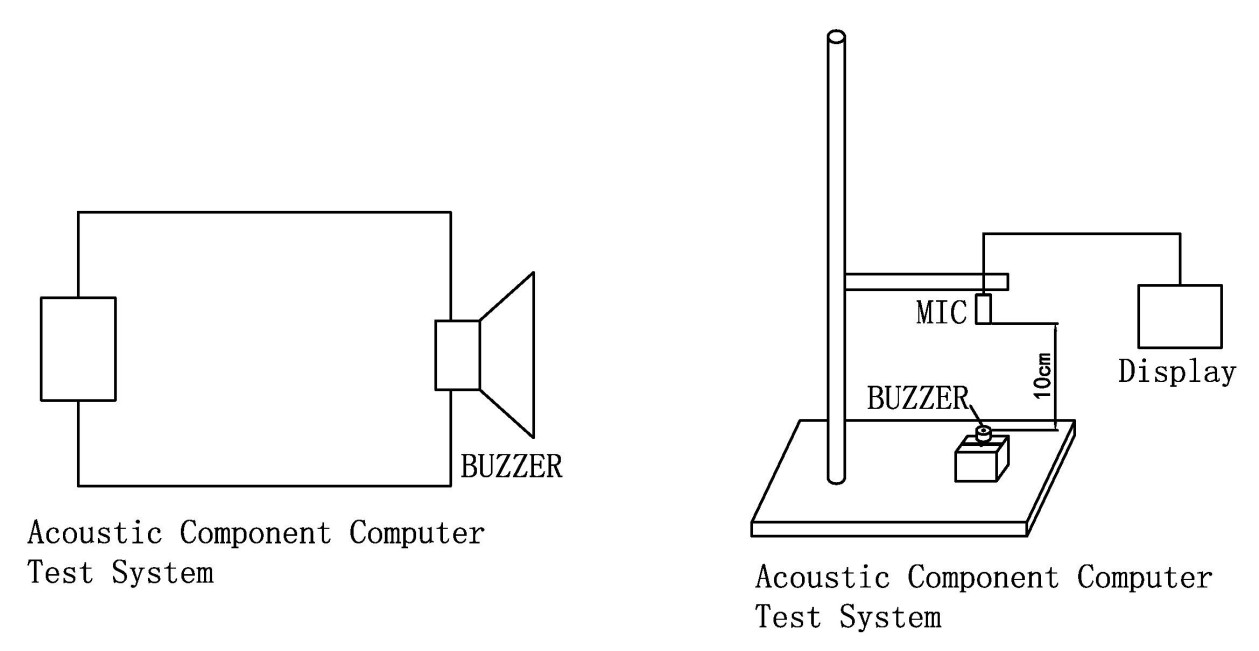

Fabricadas pela MEIDI na província de Jiangsu, essas campainhas apresentam um diafragma de cerâmica piezoelétrica de 12,5 mm – substancialmente maior do que as variantes econômicas de 9 mm – fornecendo ≥80dB SPL a 4000Hz com consumo de corrente de apenas ≤10mA. A frequência ressonante de 4.000 Hz fica na borda superior do pico de sensibilidade auditiva humana (2–4kHz), fornecendo alertas nítidos e perceptíveis com gasto mínimo de energia. Duas variantes mecânicas compartilham desempenho elétrico idêntico: PA5.0 para montagem embutida em PCB e PA6.5 para aplicações isoladas elevadas ou através de painel.

Principais recursos

Compatibilidade de unidade ultra-ampla de 1 a 30 V — elimina circuitos de regulação de tensão em barramentos de íon de lítio de célula única (3,0 a 4,2 V), lógicos de 5 V, automotivos de 12 V e industriais de 24 V

Ressonância auditiva de ponto ideal de 4000 Hz — posicionada para máxima perceptibilidade humana com gasto mínimo de energia; posicionado para máxima perceptibilidade humana com mínimo gasto de energia"

Consumo de corrente abaixo de 10 mA — em 5Vp-p, onda quadrada de 4000 Hz; permite acionamento direto do MCU GPIO e vida útil prolongada da bateria em medição sem fio

Diâmetro cerâmico expandido de 12,5 mm — área do diafragma 54% maior que as variantes de 9 mm; área maior teoricamente melhora a eficiência acústica

Plataforma de comprimento de cabo duplo — PA5.0 e PA6.5 compartilham uma lista técnica elétrica; a seleção mecânica ocorre na montagem sem redesenho do circuito

Invólucro PBT tolerante a reparos — suporta soldagem por onda de 260 ℃ e retrabalho manual de 350 ℃; Rastreabilidade de lote de 10 anos através de marcação de código de lote

Aplicações Típicas

Medidores inteligentes de serviços públicos — alertas de violação, avisos de falha de comunicação e sinais sonoros de bateria fraca em medidores de gás, água e eletricidade operando a partir de células primárias de lítio de 3,6 V

Diagnóstico médico portátil — tons de conclusão de teste, bipes de status de calibração e alertas de erro em monitores de glicose portáteis e oxímetros de pulso

Redes de sensores industriais — alarmes de falha e notificações de limite em nós IoT alimentados por fieldbus de 12 V/24 V e unidades de telemetria remota

Eletrônica automotiva de reposição – integração de barramento de acessórios de 12 V para sensores de estacionamento, monitores de pressão dos pneus e comandos de voz da câmera do painel

Sistemas de gerenciamento de bateria — avisos sonoros de sobrecarga, fuga térmica e desequilíbrio de célula em circuitos de proteção de baterias de íons de lítio

Controle de acesso de segurança — alertas de abertura forçada de porta, crachá inválido e bateria fraca em configurações de energia autônomas de 12 V ou extraídas de PoE

Perguntas frequentes

1. Posso acionar a série HNR-1255 diretamente de um pino GPIO de microcontrolador de 3,3 V?

Sim, dentro dos limites atuais. A 3,3 Vp-p, a carga capacitiva de 12 nF consome cerca de 6–7 mA a 4.000 Hz — verifique com a medição real. O SPL estará abaixo da especificação 5Vp-p; verifique a saída com amostras. Para saída máxima, use um buffer lógico de 5 V ou um estágio de driver de transistor. A faixa operacional de 1–30 V garante que a campainha não será danificada pelo inversor de 3,3 V; ele simplesmente opera abaixo da saída acústica nominal.

2. Qual é a diferença prática entre PA5.0 e PA6.5 no layout do meu PCB?

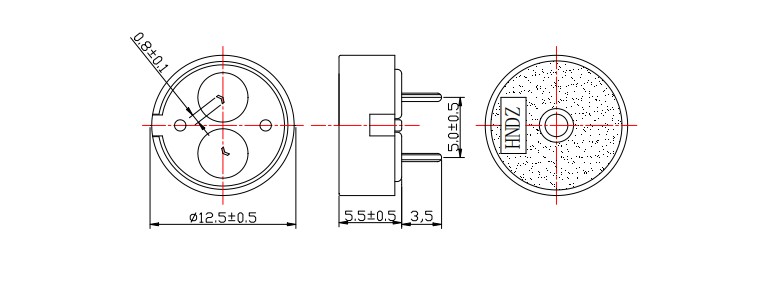

O desempenho elétrico e acústico é idêntico. A diferença é mecânica: o PA5.0 possui comprimento de cabo padrão para montagem embutida na superfície da PCB), enquanto o PA6.5 fornece cabos estendidos para aplicações que exigem maior distanciamento - como inserção no painel frontal através de uma moldura, folga de revestimento isolante ou lacunas de fluxo de ar térmico. Ambas as variantes compartilham o mesmo padrão de furo de PCB e zona de exclusão; a substituição não requer alteração de circuito ou layout.

3. Como a frequência de 4.000 Hz se compara às alternativas de 2.700 Hz em ambientes do mundo real?

4.000 Hz fica na borda superior do pico de sensibilidade auditiva humana de 2–4 kHz, tornando-o mais perceptível do que 2.700 Hz em ruído ambiente silencioso a moderado (escritórios, residências, instalações médicas). No entanto, 2700 Hz penetra de forma mais eficaz no ruído industrial de alta frequência (motores, compressores acima de 3 kHz). Para ambientes internos de consumo, médicos e de escritório, 4000 Hz proporciona um caráter tonal mais nítido e "urgente". Para pisos de fábrica e compartimentos de motor, 2.700 Hz pode ser preferível. A série HNR-1255 é otimizada para o cenário anterior.

4. Por que a tolerância de capacitância é de ±40% e como isso afeta o design do meu driver?

A capacitância cerâmica piezoelétrica varia com o lote de material, área do eletrodo e espessura dielétrica. A nominal de 12 nF com tolerância de ±40% (7,2–16,8 nF) é típica para esta classe de campainha. Na prática, o lote de amostra mediu 11,7-14,2 nF. Para o projeto do driver, dimensione o estágio de saída para a faixa de tolerância de capacitância especificada. Para o projeto do driver, dimensione o estágio de saída para a carga de 16,8 nF do pior caso em sua frequência de comutação. A 4.000 Hz, 16,8 nF requer corrente de carga de pico de ~ 13 mA, ainda dentro das capacidades do transistor de pequeno sinal. Um resistor em série de 100 Ω pode limitar a corrente de partida se a unidade GPIO for marginal.

5. Posso operar esta campainha continuamente a 30 V e qual é a vida útil esperada?

O máximo de 30 V é uma classificação de sobrevivência, não uma recomendação de operação contínua. A 30Vp-p, o elemento piezoelétrico sofre estresse mecânico máximo e aquecimento dielétrico. Para aplicações de tom contínuo, a MEIDI recomenda limitar a tensão de acionamento ou implementar o controle do ciclo de trabalho para preservar a adesão do eletrodo e a integridade da cerâmica. Entre em contato com a MEIDI para obter dados de vida útil sob condições operacionais específicas. Para aplicações de alarme contínuo, a redução de tensão ou o ciclo de trabalho prolongam a vida útil proporcionalmente.
