Pacote de montagem em superfície de 9 mm × 4 mm
Frequência ressonante de 2730 Hz para geração de tom com excitação externa de onda quadrada
Impedância de bobina de 40Ω para circuitos de driver com buffer e nível lógico de 5V
Min. Pressão sonora de 83dB a 10cm quando acionado em 5Vo-p, 2730Hz, ciclo de trabalho de 50%
Faixa operacional 3-8Vo-p
Carcaça preta em Noryl para dimensões estáveis durante refluxo e operação

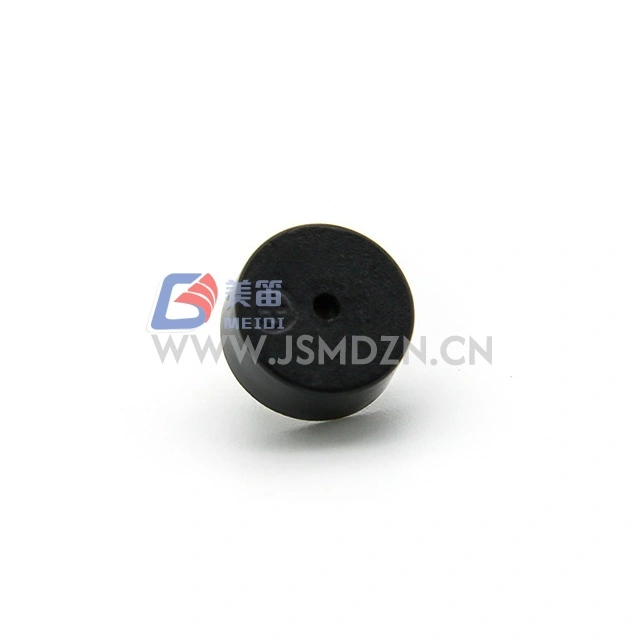

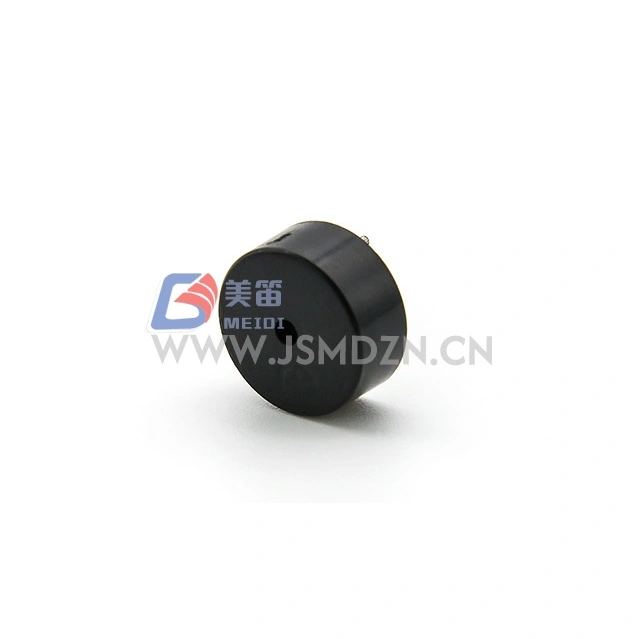

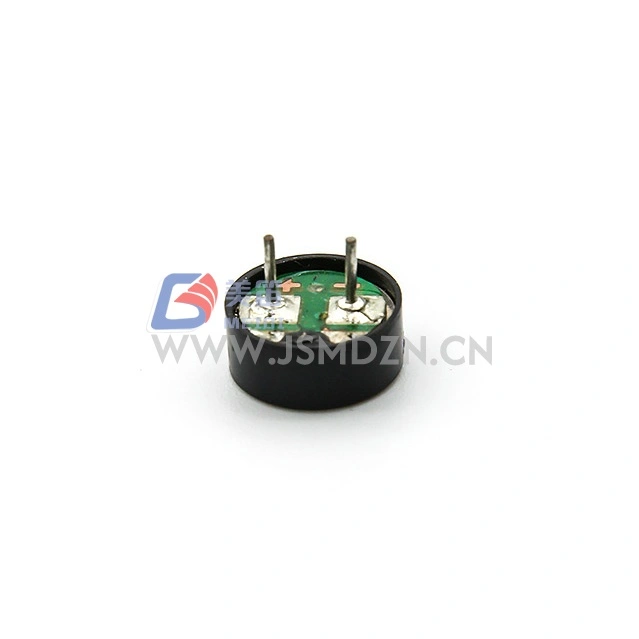

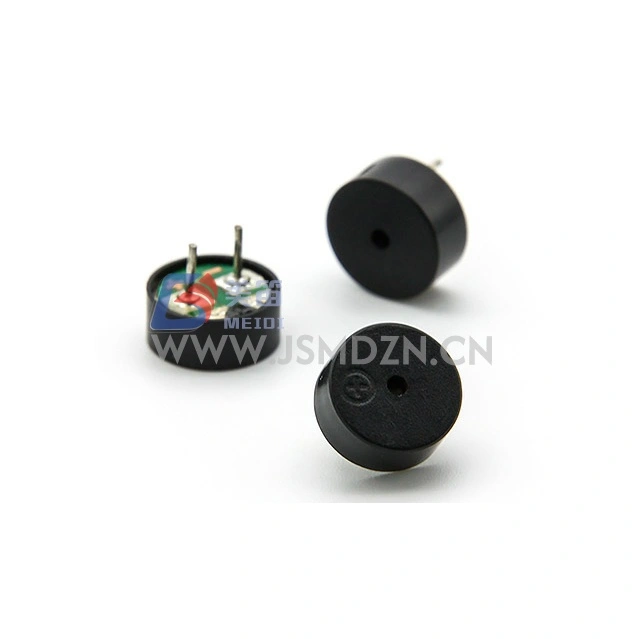

A campainha eletromagnética passiva SMD MEIDI HN-9040 9x4mm é uma campainha eletromagnética passiva de montagem em superfície que ocupa uma área de 9 mm × 4 mm. A frequência ressonante de 2730 Hz produz um tom adequado para funções de alarme, alerta e indicação de status em gabinetes eletrônicos.
Com tensão nominal de 5Vo-p e faixa operacional de 3-8Vo-p, o HN-9040 acomoda sistemas de 5V. A resistência da bobina de 40Ω faz interface com drivers de transistor de coletor aberto padrão e portas GPIO do microcontrolador quando a capacidade de corrente é verificada. A carcaça preta de Noryl mantém a estabilidade dimensional em toda a faixa de temperatura operacional.
Para sistemas que exigem SPL mais alto do que as campainhas SMD em miniatura fornecem, o HN-9040 oferece maior saída sem a penalidade de altura dos tipos cilíndricos de furo passante. Entre em contato com a MEIDI para obter orientação sobre a seleção da campainha SMD.
Fator de forma SMD de tamanho médio --- corpo de 9 mm × 4 mm para montagens de PCB de montagem em superfície
Frequência ressonante de 2730 Hz --- unidade externa de onda quadrada na frequência nominal produz saída tonal; A tensão DC por si só não gerará som
Impedância de bobina de 40Ω --- para integração de sistema de 5V com transistor ou estágios de driver de nível lógico
Pressão sonora definida --- Min. 83dB a 10cm sob 5Vo-p, 2730Hz, unidade de ciclo de trabalho de 50%
Tensão operacional estendida --- faixa de 3-8Vo-p para variação de alimentação de 5V
Construção da carcaça em Noryl --- carcaça em termoplástico preto classificada para operação de -20°C a +70°C

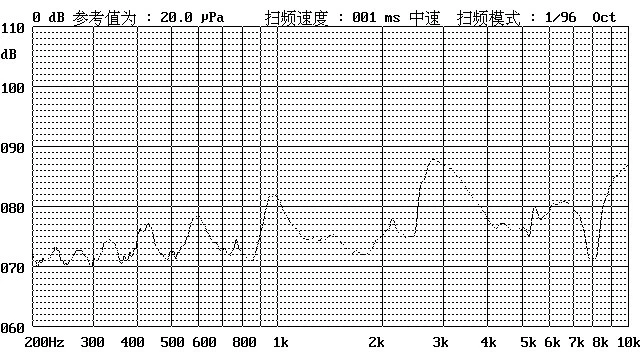

| Parâmetro | Valor | Condições de teste |
| Tipo de produto | Campainha Eletromagnética Passiva | — |
| Tensão nominal | 5Vo-p | Referência de frequência ressonante |
| Tensão operacional | 3–8Vo-p | Pico do sinal de acionamento |
| Corrente nominal | Máx. 80mA | A 2730 Hz, serviço de 50%, onda quadrada de 5Vo-p |
| Nível de pressão sonora | Min. 83dB | A 2730 Hz, serviço de 50%, 5Vo-p, 10 cm |
| Resistência da bobina | 40±4Ω | — |
| Frequência Ressonante | 2730Hz | Na tensão nominal |
| Temperatura operacional | -20℃ ~ +70℃ | — |
| Temperatura de armazenamento | -30℃ ~ +80℃ | — |
| Peso Líquido | Aprox. 0,8g | — |
| Material da Habitação | Noril Preto | — |
| Proteção Ambiental | RoHS | — |
Condições de teste padrão: temperatura 25±3°C, umidade 60±10% UR, pressão 860-1060hPa
Equipamento de rede e chassi de servidor para alertas sonoros de falhas e status
Painéis HMI industriais e interfaces de operação com componentes de montagem em superfície
Dispositivos de infraestrutura de telecomunicações para tons de sinalização de alarme e manutenção
Sistemas de exibição comercial e sinalização digital para funções de alerta cronometrado
Controladores de automação de fábrica com módulos de E/S de 5 V que exigem feedback sonoro
Unidades de distribuição de energia e gerenciamento de energia para avisos de ultrapassagem de limites
| Requisito de projeto | Vantagem HN-9040 |
| Saída acústica em formato SMD | Min. 83dB SPL em pacote para montagem em superfície |
| Compatibilidade do sistema 5V | Classificação 5Vo-p com faixa de 3-8Vo-p |
| Integração de produção automatizada | Pacote SMD para soldagem pick-and-place e por refluxo |
| Tolerância de variação de fornecimento | Tensão operacional máxima de 8Vo-p |
| Estabilidade térmica | Carcaça Noryl entre -20℃ a +70℃ |
A MEIDI fabrica o HN-9040 com processos de controle de qualidade, incluindo inspeção de material de entrada, monitoramento dimensional em processo e verificação elétrica final sob condições de teste padrão de 25±3°C, 60±10% de umidade relativa e 860-1060hPa.
Após qualquer um dos seguintes testes, o produto deverá atender aos critérios de aceitação: ausência de defeitos ou degradação na aparência e nas propriedades elétricas (exceto SPL); O SPL não deve diminuir em mais de 10 dB do SPL mínimo especificado na folha de dados.
| Item de teste | Condições de teste |
| Teste de vida | 25±10°C, tensão nominal, onda quadrada de frequência ressonante de 1/2 serviço, 96 horas |
| Teste de alta temperatura | +80°C armazenamento por 96 horas, recuperação em temperatura ambiente por 3 horas antes do teste |
| Teste de baixa temperatura | -40 ℃ armazenamento por 96 horas, recuperação em temperatura ambiente por 3 horas antes do teste |
| Teste de umidade | +40±3°C, 90%–95% UR, 48 horas, recuperação em temperatura ambiente por 6 horas antes do teste |
| Teste de choque térmico | 70°C 2 horas → -20°C 2 horas (1 ciclo), intervalo de 1 hora entre ciclos, total de 10 ciclos |
| Teste de queda | Embalagem padrão, todas as 6 faces e 3 bordas, cai de 1,2 m de altura sobre uma placa de madeira grossa |
| Teste de vibração | 1000 ciclos/min, amplitude 1,5 mm, 1 hora por eixo, 3 eixos no total |
Cuidado: Evite a entrada de materiais estranhos no produto, incluindo materiais magnéticos, materiais solúveis em água e gases corrosivos, pois estes afetarão o desempenho elétrico do produto.
1. Qual é a diferença entre operar o HN-9040 em 3Vo-p e 5Vo-p?
Em 5Vo-p, a campainha atinge o valor mínimo nominal. Pressão sonora de 83dB. Em 3Vo-p, a saída será reduzida devido à menor excitação da bobina. A faixa operacional de 3-8Vo-p indica operação funcional em todo esse intervalo, mas o SPL máximo é alcançado em 5Vo-p nominal com onda quadrada de ciclo de trabalho de 50% a 2730Hz.
2. Posso usar um sinal PWM de um microcontrolador para acionar esta campainha?
Sim, um sinal PWM igual ou próximo a 2730 Hz com ciclo de trabalho de 50% é uma forma de onda de acionamento adequada, desde que o pino do microcontrolador ou o estágio do acionador possam fornecer a corrente necessária. Verifique a capacidade de corrente da porta ou use um estágio de buffer de transistor.
3. Como a resistência da bobina de 40Ω afeta o projeto do circuito do driver?
A bobina de 40Ω consome no máximo 80mA em 5Vo-p. Verifique a tensão de saturação do estágio do driver para garantir uma oscilação de tensão adequada na bobina.
4. Qual perfil de temperatura de refluxo é compatível com a carcaça Noryl?
O HN-9040 foi projetado para processos padrão de refluxo sem chumbo. Para recomendações específicas de temperatura de pico e tempo acima do líquido, entre em contato com a MEIDI para obter o documento do perfil de solda por refluxo.
5. O pino HN-9040 é compatível com outras campainhas SMD de 9 mm do mercado?
Entre em contato com a MEIDI para obter desenho mecânico e padrão de terreno recomendado para verificar a compatibilidade da área ocupada com o layout de PCB existente.
Para fichas técnicas, perfis de solda por refluxo, notas de aplicação de circuito de acionamento ou discussão de configuração OEM, entre em contato com a engenharia de aplicações MEIDI.
