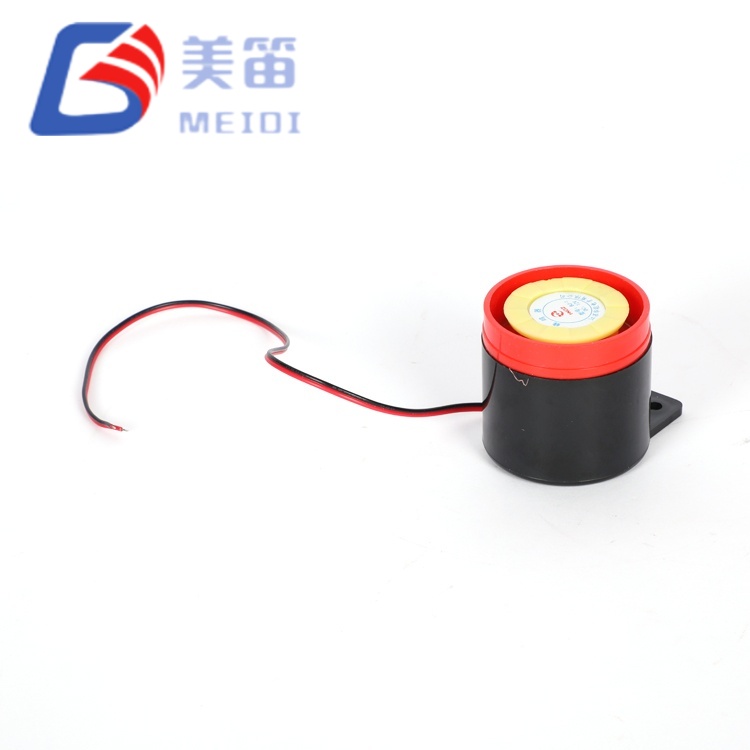

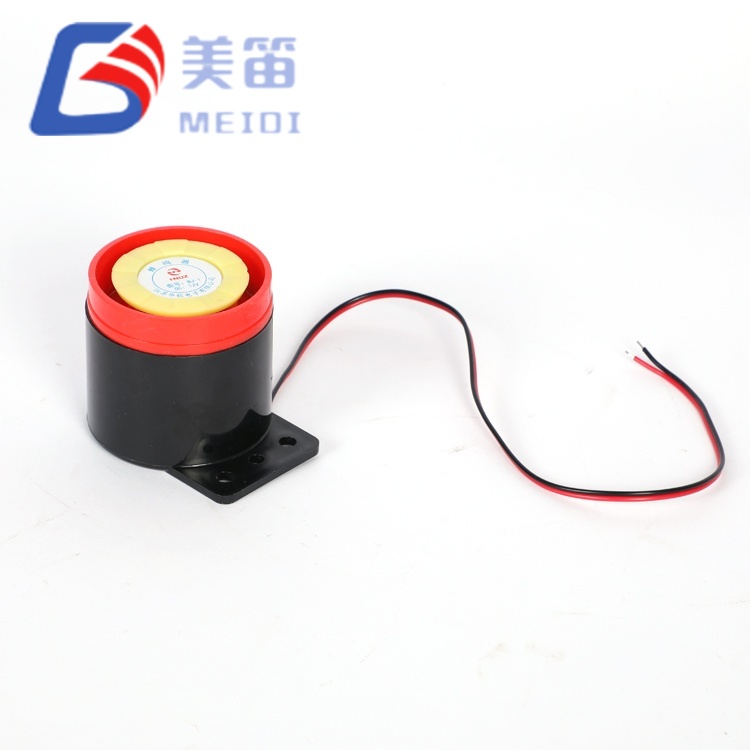

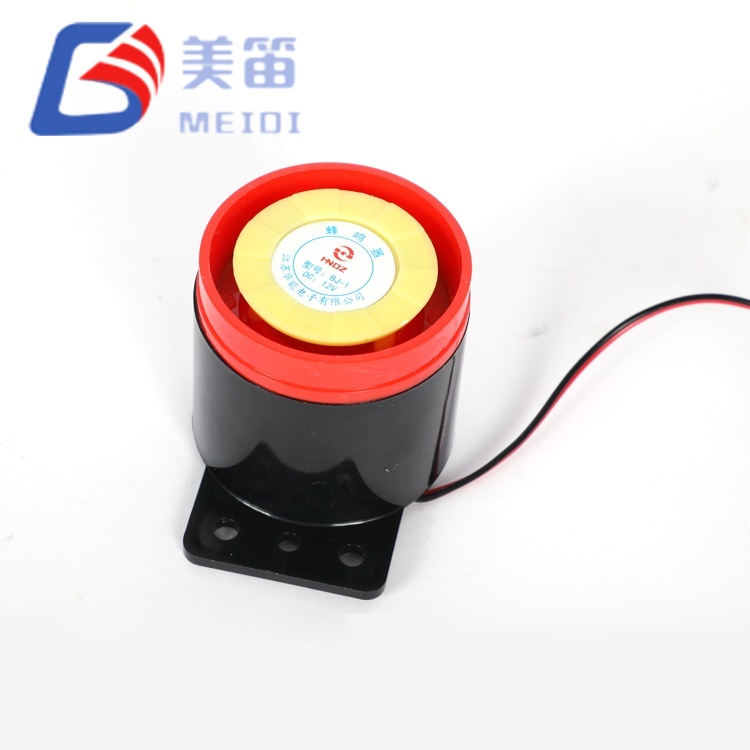

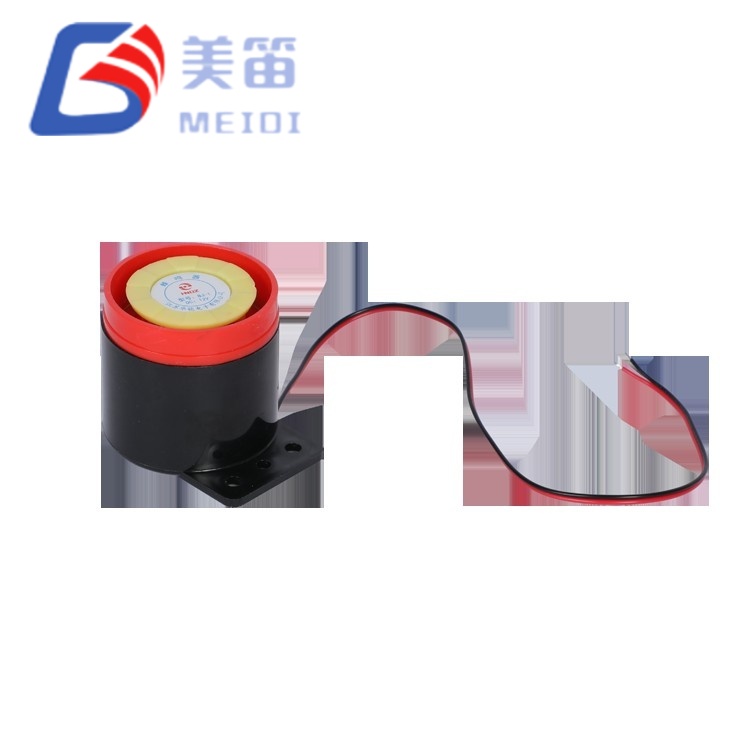

A sirene de alarme eletrônico MEIDI BJ-1234 110dB é uma sirene de alarme eletrônico projetada para aplicações de aviso e alerta sonoro. Disponível em opções de tensão nominal de 12 VCC, 24 VCC e 220 V CA, ele produz um tom de aviso de 2500 Hz com mín. Saída de pressão sonora de 110dB.
O BJ-1234 possui uma caixa NORYL com diâmetro de Φ54±0,3 mm e altura de aproximadamente 52,8 mm. Dependendo da opção de voltagem, o aparelho pesa 50g ou 61g. A conexão fio-condutor e a configuração de montagem integrada são adequadas para montagem em painel ou superfície em sistemas de alarme industriais, de segurança e comerciais.
Saída SPL alta — Mín. Pressão sonora de 110dB para aplicações de alarme de atenção crítica
Múltiplas opções de tensão — variantes de 12 VCC, 24 VCC e 220 VCA para sistemas CC e alimentados pela rede elétrica
Tom de aviso de 2500 Hz — frequência do tom de aviso definida de fábrica
Carcaça NORYL – carcaça termoplástica de alta temperatura
Fator de forma para montagem em painel — corpo de Φ54 mm com furos de montagem para instalação no chassi
| Parâmetro | BJ-1 (12V) | BJ-2 (24V) | BJ-3 (220 Vca) | Condições de teste |
| Tipo de produto | Alarme / Sirene Eletrônico | Alarme / Sirene Eletrônico | Alarme / Sirene Eletrônico | — |
| Tensão nominal | 12 V CC | 24 V CC | 220 VCA | — |
| Tensão operacional | 8~15 VCC | 18~28 VCC | 200~250 VCA | Faixa de fornecimento |
| Frequência nominal | 2500Hz | 2500Hz | 2500Hz | Na tensão nominal |
| Natureza tonal | Tom de aviso | Tom de aviso | Tom de aviso | — |
| Consumo médio atual | Máx. 97 mA | Máx. 110 mA | Máx. 105 mA | Na tensão nominal |
| Nível de pressão sonora | Min. 110dB | Min. 110dB | Min. 110dB | Na tensão nominal |
| Temperatura operacional | -20℃ ~ +70℃ | -20℃ ~ +70℃ | -20℃ ~ +70℃ | Contínuo |
| Temperatura de armazenamento | — | — | — | Não especificado |
| Dimensões Externas | Φ54 ±0,3 × 52,8mm | Φ54 ±0,3 × 52,8mm | Φ54 ±0,3 × 52,8mm | Desenho por dimensão |
| Espaçamento dos furos de montagem | 25mm / 41mm | 25mm / 41mm | 25mm / 41mm | Desenho por dimensão |
| Comprimento do fio | 130 ±0,5 / 135 ±0,5mm | 130 ±0,5 / 135 ±0,5mm | 130 ±0,5 / 135 ±0,5mm | Desenho por dimensão |
| Massa | 50g | 50g | 61g | — |
| Material da Habitação | NORIL | NORIL | NORIL | — |
| Conformidade Ambiental | RoHS | RoHS | RoHS | — |
Sistemas de alarme industrial — falha de máquina, perigo de processo e alertas de parada de emergência
Sistemas de segurança e intrusão — violação de perímetro e avisos de acesso não autorizado
Painéis de incêndio e evacuação — notificação sonora em edifícios comerciais e industriais
Equipamentos de automação — alarmes de status e falhas em painéis de controle
Dispositivos de alerta alimentados pela rede elétrica — variante de 220 Vca para conexão direta à rede elétrica
| Requisito de projeto | Vantagem BJ-1234 |
| Alerta de SPL alto | Min. Saída de 110dB para ambientes com alto ruído ambiente |
| Opções CC e CA | Variantes de 12VDC, 24VDC e 220V AC cobrem configurações de alimentação comuns |
| Montagem em painel | Caixa de Φ54mm com furos de montagem para instalação segura |
| Tom de aviso | Tom de aviso de fábrica de 2500 Hz |
| Carcaça robusta | Carcaça NORYL para aplicações industriais |
A MEIDI fabrica a Sirene de Alarme Eletrônico BJ-1234 110dB sob processos de produção controlados. Cada lote de produção passa por:
Verificação de frequência – teste de frequência operacional em 2500Hz
Verificação SPL — verificação de pressão sonora na tensão nominal
Teste de consumo atual — Máx. Verificação de 97–110 mA dependendo da opção de tensão
Inspeção dimensional — verificação do layout do corpo e do furo de montagem de Φ54±0,3 mm
Conformidade ambiental — Verificação de material RoHS
Os produtos são fabricados com materiais compatíveis com RoHS. Entre em contato com a MEIDI para obter documentação detalhada de qualidade e relatórios de teste.
1. Quais opções de tensão estão disponíveis para o BJ-1234?
A especificação da fonte lista três opções de tensão: 12 VCC (BJ-1), 24 VCC (BJ-2) e 220 V CA (BJ-3). Cada opção possui uma faixa de tensão operacional, consumo de corrente e massa correspondentes. Selecione a opção que corresponde à alimentação do seu sistema.
2. Qual é o nível de pressão sonora do BJ-1234?
A especificação de origem lista Min. Nível de pressão sonora de 110dB na tensão nominal para todas as três opções de tensão. Entre em contato com a MEIDI para condições detalhadas de teste acústico e dados de distância versus SPL.

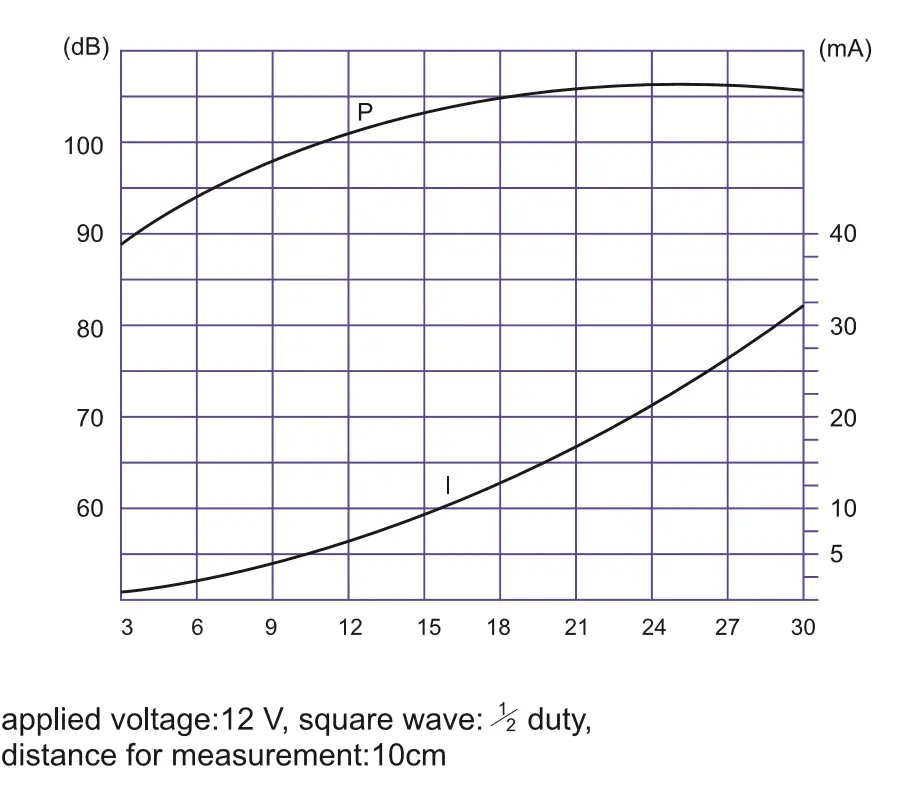

3. Por que a especificação da fonte menciona condições de teste de onda quadrada?
A especificação da fonte lista valores de teste aplicando tensão nominal a 2.500 Hz com onda quadrada de serviço de 1/2. O BJ-1234 é um alarme eletrônico projetado para operação em CC ou CA. A condição de teste de onda quadrada segue o protocolo de teste de origem. Entre em contato com a MEIDI para obter dados de caracterização do inversor CC/CA.

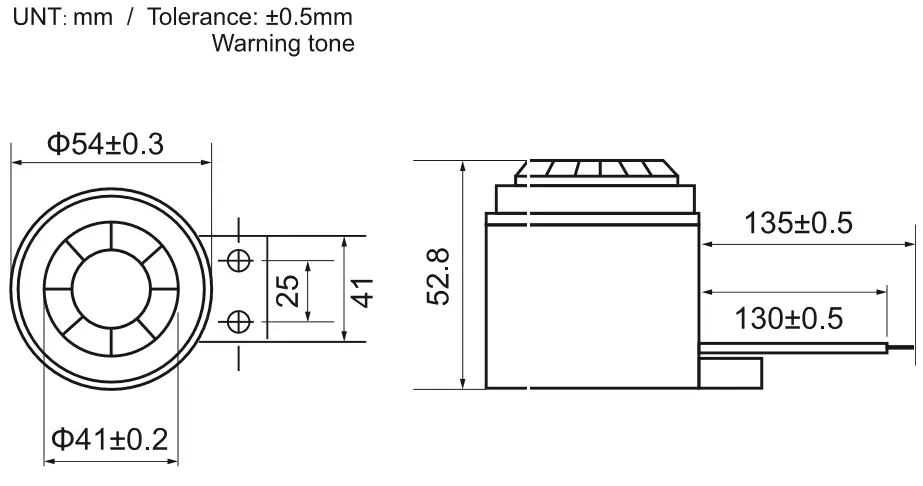

4. Quais são as dimensões de montagem do BJ-1234?
O desenho dimensional mostra um corpo de Φ54±0,3mm de diâmetro e aproximadamente 52,8mm de altura. Os furos de montagem e os condutores dos fios são mostrados para montagem em painel ou em superfície. Entre em contato com a MEIDI para obter o desenho mecânico oficial.
5. Qual é a faixa de temperatura operacional do BJ-1234?
A especificação da fonte lista uma faixa de temperatura operacional de -20°C a +70°C. A temperatura de armazenamento não é especificada; entre em contato com a MEIDI para recomendações de armazenamento e manuseio.
Para fichas técnicas, amostras de variantes de tensão, dados de cobertura acústica ou discussão de configuração OEM, entre em contato com a MEIDI. As especificações do produto e a documentação de qualificação estão disponíveis sob NDA mútuo.
