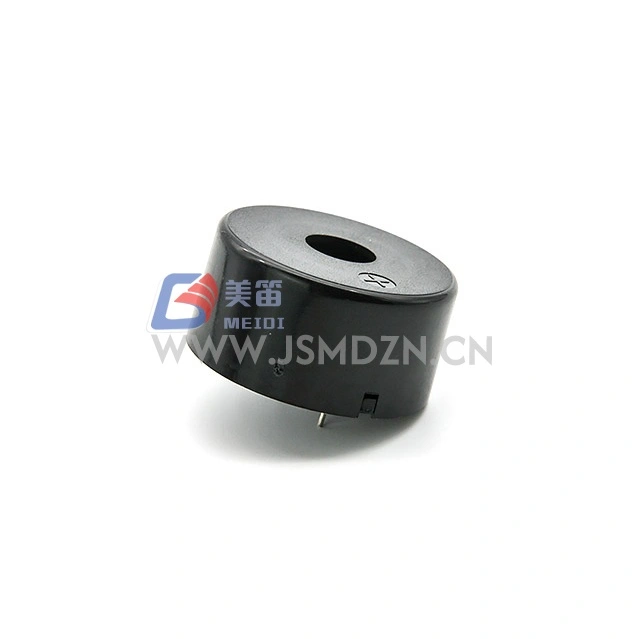

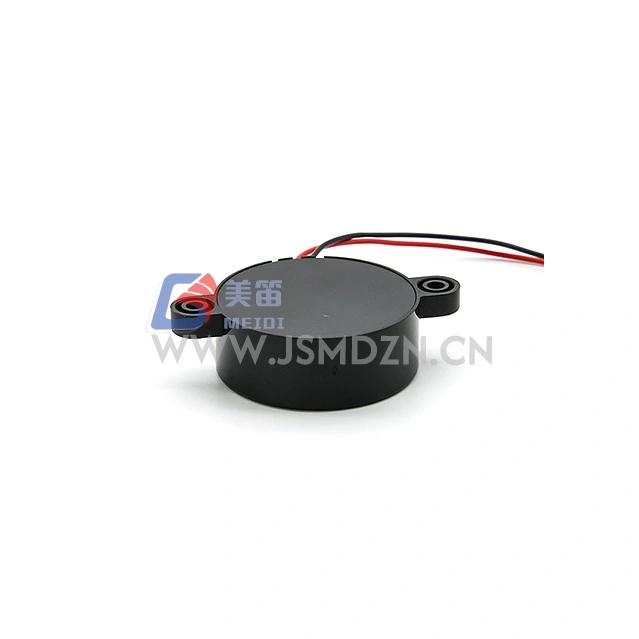

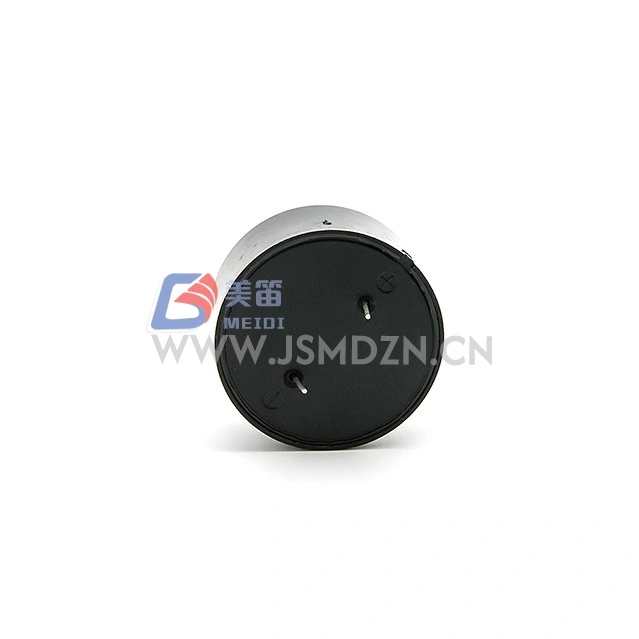

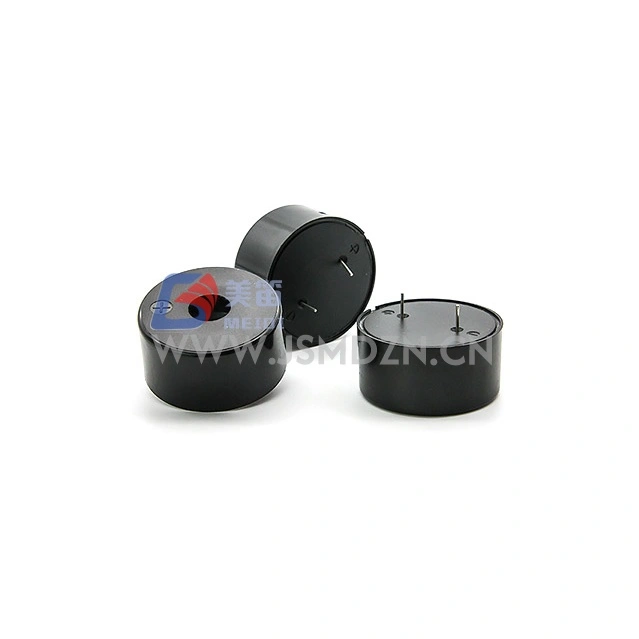

O Alarme Eletrônico Piezo MEIDI HND-4020 3KHz é uma unidade de alarme eletrônico projetada para aplicações de aviso e alerta sonoro. Ele usa um transdutor piezoelétrico acionado por uma onda quadrada externa ou sinal PWM, permitindo que os projetistas do sistema controlem a frequência e o padrão do tom.

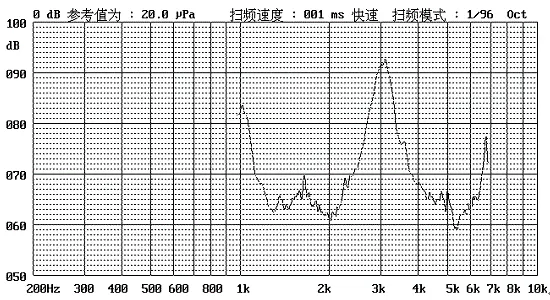

O HND-4020 ressoa a 3000±500Hz e produz min. Pressão sonora de 89dB a 3Vp-p, 3kHz, serviço de 50%, medida a 30cm. A ampla faixa operacional de 1 ~ 25 Vp-p suporta vários designs de circuito de driver. Com uma capacitância de 30000±30%pF a 1kHz e uma caixa PPO preta, este alarme eletrônico é adequado para sistemas de alerta industriais, de segurança e de controle de processos.
Flexibilidade de drive externo – aceita PWM ou drive de onda quadrada para saída de tom programável
Frequência ressonante de 3.000 Hz – sintonizada de fábrica com tolerância de ± 500 Hz
Ampla faixa de tensão - faixa operacional de 1 ~ 25Vp-p suporta diversos circuitos de driver
Baixo consumo de corrente — Máx. 5mA a 3Vp-p, 3kHz, serviço de 50%
Carcaça PPO – material PPO preto para durabilidade térmica e mecânica
| Parâmetro | Valor | Condições de teste |
| Tipo de produto | Alarme Eletrônico | — |
| Tensão nominal | 3 Vp-p | Por condições de teste |
| Tensão operacional | 1~25 Vp-p | Alcance do sinal de acionamento |
| Frequência Ressonante | 3000±500 Hz | — |
| Nível de pressão sonora | Min. 89dB | 3Vp-p, 3kHz, serviço de 50%, 30cm |
| Corrente nominal | Máx. 5 mA | 3Vp-p, 3kHz, serviço de 50% |
| Capacitância | 30.000 ±30% pF | A 1kHz |
| Temperatura operacional | -20℃ ~ +70℃ | Contínuo |
| Temperatura de armazenamento | -30℃ ~ +80℃ | Não operacional |
| Dimensões Externas | Φ39,5 × 26mm | Apenas corpo, por desenho dimensional |
| Espaçamento dos furos de montagem | 18mm | Desenho por dimensão |
| Peso líquido | Aproximadamente 15g | — |
| Material da Habitação | PPO | Preto |
| Conformidade Ambiental | RoHS | — |
Sistemas de alarme de drive externo — equipamento com um microcontrolador ou driver IC que fornece saída PWM ou de onda quadrada
Alertas de processos industriais — avisos de falhas e perigos em sistemas de controle
Painéis de segurança — alarmes de intrusão e de status acionados por sinais de controle externos
Sistemas de alerta programáveis – a modulação de frequência permite saída de vários tons e padrões variáveis
Equipamento eletrônico geral — tons de status, notificações de erros e feedback do operador
| Requisito de projeto | Vantagem HND-4020 |
| Saída de tom programável | Drive PWM externo permite frequência e padrões variáveis |
| Ampla compatibilidade de tensão | A faixa operacional de 1 ~ 25 Vp-p acomoda vários designs de driver |
| Baixo consumo de corrente | Máx. 5mA em condições de teste nominais |
| Montagem em painel | Caixa de Φ39,5 mm com furos de montagem para instalação no chassi |
| Correspondência do circuito de acionamento | Capacitância nominal de 30000pF para correspondência de driver piezo padrão |
A MEIDI fabrica o alarme eletrônico HND-4020 sob processos de produção controlados. Cada lote de produção passa por:
Verificação de frequência — teste de frequência ressonante a 3000±500Hz
Verificação SPL – verificação de pressão sonora em 3Vp-p, 3kHz, serviço de 50%, 30cm
Teste de consumo atual — Máx. Verificação de 5mA sob condições de teste nominais
Inspeção dimensional — corpo de Φ39,5×26mm e verificação do layout do furo de montagem
Teste de confiabilidade - incluindo teste de vida útil de temperatura normal de 96 horas, armazenamento em alta temperatura de +80°C, armazenamento em baixa temperatura de -30°C, exposição à umidade de 48 horas a +40°C/90–95% UR, choque de temperatura de 10 ciclos (+70°C↔-20°C), teste de queda de 1,2 m e vibração mecânica multieixo
Os produtos são fabricados com materiais compatíveis com RoHS. Entre em contato com a MEIDI para obter documentação detalhada de qualidade e relatórios de teste.
1. O HND-4020 requer um oscilador externo ou sinal PWM?
Sim. O HND-4020 requer um sinal AC ou PWM externo na frequência de ressonância de 3.000 Hz ou próximo a ela. A tensão CC por si só não produzirá saída audível porque o elemento piezoelétrico requer inversão de polaridade para flexionar mecanicamente e gerar pressão sonora.
2. Qual tensão e frequência de acionamento são recomendadas para o HND-4020?
A especificação da fonte lista condições de teste de 3Vp-p, 3kHz, onda quadrada de serviço de 50%. A faixa de tensão operacional é de 1~25Vp-p. Para saída de som nominal, dirija em 3Vp-p próximo à frequência de ressonância.
3. Por que o NPS é medido em 30cm em vez de 10cm?
A especificação de origem lista Min. 89dB a 30cm sob condições de teste nominais. Esta distância de medição faz parte da condição de teste definida e deve ser usada ao comparar a saída acústica.
4. Qual é a capacitância do HND-4020 e por que isso é importante?
A capacitância nominal é 30000±30%pF a 1kHz. Esta carga capacitiva determina a corrente necessária do circuito de acionamento. Verifique se o driver pode fornecer corrente suficiente em sua frequência e tensão de comutação.
5. Quais são as dimensões de montagem do HND-4020?
O desenho dimensional mostra um corpo de diâmetro de Φ39,5mm com altura total de 26mm e furos de montagem espaçados de 18mm. Entre em contato com a MEIDI para obter o desenho mecânico oficial.
Para fichas técnicas, notas de aplicação do circuito de acionamento, dados de resposta de frequência ou discussão de configuração OEM, entre em contato com a MEIDI. As especificações do produto e a documentação de qualificação estão disponíveis sob NDA mútuo.
