O alarme eletrônico MEIDI HND-4333M com saída de som de 95dB é um alarme eletrônico de alta tensão projetado para aplicações de aviso sonoro que requerem unidade CA ou CC em níveis de tensão elevados. Classificado em 110VDC/VAC com uma faixa operacional de 60~150VDC/VAC, este alarme integra-se a circuitos de alerta conectados à rede elétrica e sistemas de controle industrial de alta tensão sem regulação de tensão adicional.
O HND-4333M produz min. Pressão sonora de 95dB a 110VDC/VAC, 10cm, com frequência de ressonância de 2800±500Hz. A especificação da fonte lista o parâmetro de frequência com uma notação intermitente e o tipo de tom como Contínuo. A caixa ABS preta fornece um formato de diâmetro de Φ43,0 mm com peso líquido de aproximadamente 36g. A temperatura operacional varia de -20℃~+70℃, com armazenamento classificado para -30℃~+80℃.
Inversor CA/CC de alta tensão — classificação 110 VCC/VCA com faixa operacional de 60~150 VCC/VCA para conexão direta a circuitos de alimentação de alta tensão
Saída de pressão sonora de 95dB - Min. 95dB a 110VDC/VAC, 10cm para alerta sonoro em ambientes industriais
Frequência ressonante de 2.800 Hz – sintonizada de fábrica em 2.800 ± 500 Hz com saída de tom contínuo

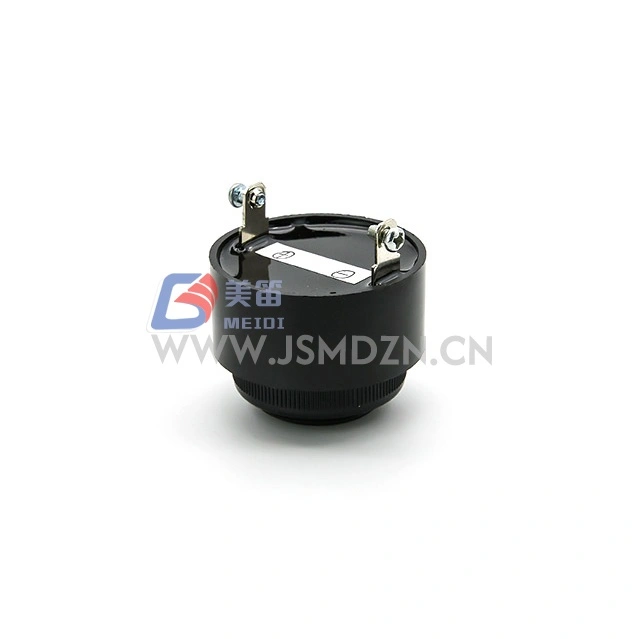

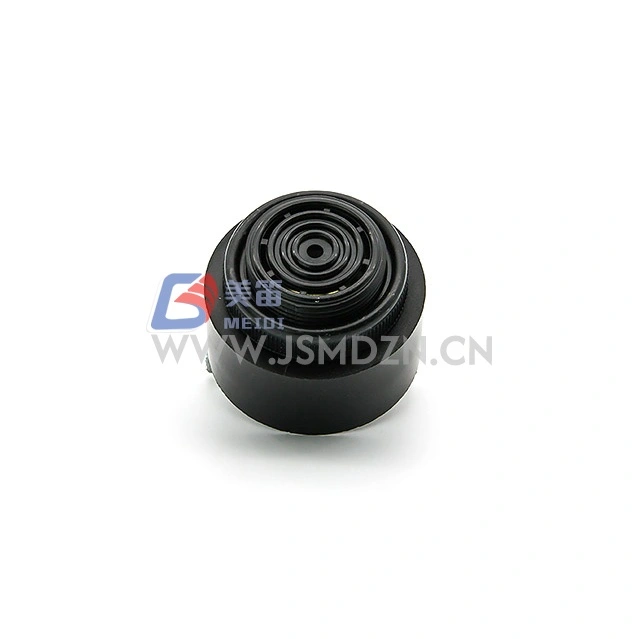

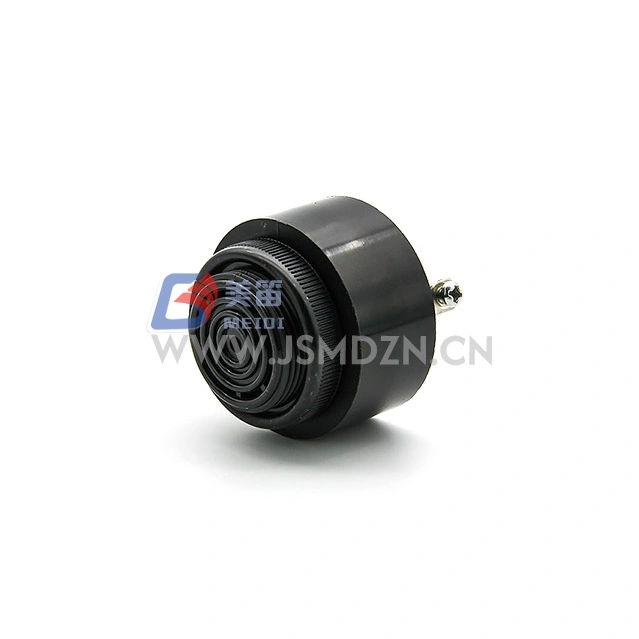

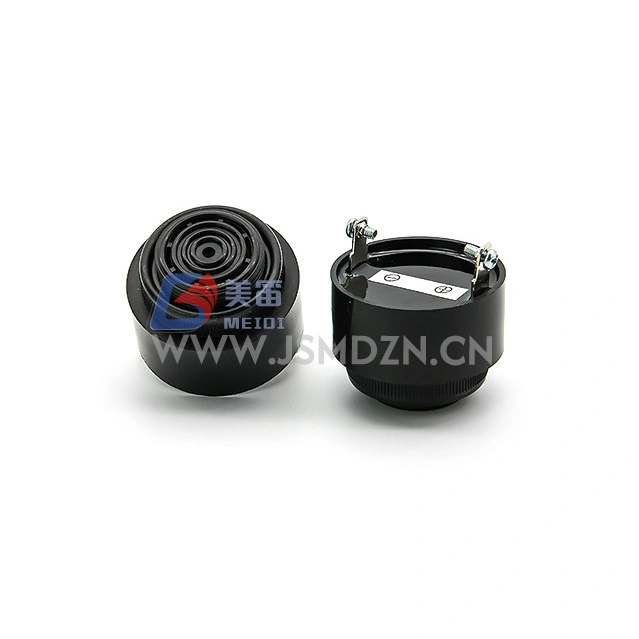

Carcaça ABS preta – construção com diâmetro de Φ43,0 mm, peso líquido de aproximadamente 36g
Ampla faixa de temperatura — -20°C~+70°C de operação, -30°C~+80°C de armazenamento
| Parâmetro | Valor | Notas |
| Tipo de produto | Alarme Eletrônico | — |
| Tensão nominal | 110 VCC/VCA | Nominal |
| Tensão operacional | 60~150 VCC/VCA | Faixa contínua |
| Corrente nominal | Máx. 20 mA | Em 110 VCC/VCA |
| Nível de pressão sonora | Min. 95dB | Em 110 VCC/VCA, 10 cm |
| Frequência Ressonante | 2800±500Hz | Notação intermitente por especificação |
| Tom | Contínuo | Por especificação |
| Temperatura operacional | -20℃ ~ +70℃ | Contínuo |
| Temperatura de armazenamento | -30℃ ~ +80℃ | Não operacional |
| Material da Habitação | ABS | Preto |

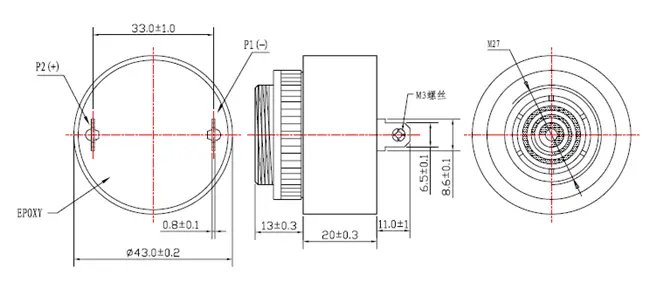

| Diâmetro | Φ43,0mm | Desenho por dimensão |
| Peso líquido | Aproximadamente 36g | — |
Circuitos de alarme de alta tensão — sistemas com alimentação de 110 V CA/CC para aviso sonoro de acionamento direto
Painéis de controle industrial — alarmes de falha e status em equipamentos conectados à rede elétrica
Notificação de incêndio e segurança — unidades de alerta sonoro em instalações de segurança predial com alimentação de 110 V
Aviso de perigo de processo — sobrecarga de equipamentos e notificação de falhas em ambientes industriais
Sistemas gerais de alerta eletrônico — aplicações que exigem acionamento de alta tensão e saída de som de 95dB
| Requisito de projeto | Vantagem HND-4333M |
| Unidade de alta tensão | Classificação de 110VDC/VAC, faixa de operação de 60~150VDC/VAC para conexão direta à rede elétrica |
| Saída audível | Min. 95dB a 110VDC/VAC, 10cm |
| Flexibilidade de fornecimento | Aceita tensão CA e CC dentro da faixa operacional |
| Fator de forma compacto | Carcaça ABS de Φ43,0 mm com aproximadamente 36g |
| Resistência à temperatura | Faixa de operação de -20℃~+70℃ para ambientes industriais |
A MEIDI fabrica o Alarme Eletrônico HND-4333M com Saída de Som de 95dB sob processos de produção controlados. Cada lote de produção passa por:
Verificação de frequência — teste de frequência ressonante a 2800±500Hz

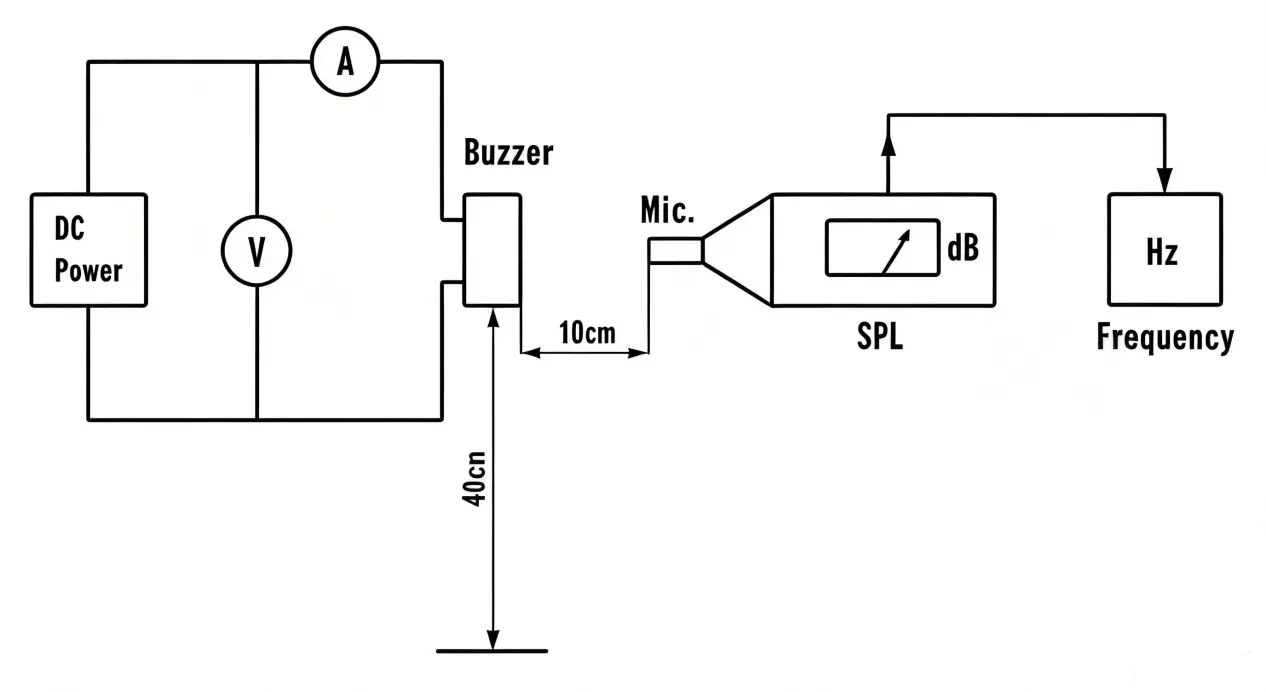

Verificação SPL – verificação de pressão sonora em 110VDC/VAC, 10cm
Teste de consumo atual — Máx. Verificação de 20mA em 110VDC/VAC
Teste de confiabilidade - incluindo teste de vida útil de 96 horas em tensão nominal com onda quadrada de 1/2 ciclo de trabalho, armazenamento em alta temperatura de +80°C (96h), armazenamento em baixa temperatura de -40°C (96h), exposição à umidade de 48 horas a +40°C/90~95% UR, choque de temperatura de 10 ciclos (+70°C↔-20°C), teste de queda de 1,2m e mecânico teste de vibração (1000 vezes/min, amplitude de 1,5 mm, 3 eixos)
Os produtos são fabricados com materiais compatíveis com RoHS. Entre em contato com a MEIDI para obter documentação detalhada de qualidade e relatórios de teste.
1. O que significa “Intermitente” na especificação de frequência e como ele se relaciona com o tom “Contínuo”?
A especificação da fonte lista a frequência de ressonância como "2800±500Hz/Intermitente" e o tipo de tom como "Contínuo". A notação Intermitente aparece no campo do parâmetro de frequência, enquanto o tom é especificado como Contínuo. Entre em contato com a MEIDI para obter esclarecimentos sobre o ciclo de trabalho e a relação do padrão de tom para sua aplicação.
2. O HND-4333M pode ser acionado por tensão CA e CC?
Sim. A tensão nominal é especificada como 110VDC/VAC e a faixa de tensão operacional é 60~150VDC/VAC. O alarme aceita entrada CA e CC dentro desta faixa. Verifique se a tensão de alimentação está dentro da faixa operacional especificada.
3. Qual é a distância e condição de medição do nível de pressão sonora?
A especificação da fonte indica Min. 95dB a 110VDC/VAC, 10cm. A medição é feita a 10 cm de distância sob tensão nominal. Use esta condição de medição ao comparar a saída acústica com outras unidades de alarme.
4. Qual material e dimensões da caixa o HND-4333M usa?
O HND-4333M usa uma caixa ABS preta com diâmetro de Φ43,0 mm e peso líquido de aproximadamente 36g. Entre em contato com a MEIDI para obter o desenho dimensional oficial mostrando as dimensões mecânicas completas e detalhes de montagem.
Para fichas técnicas, dados de especificações acústicas ou discussão de configuração OEM, entre em contato com a MEIDI. As especificações do produto e a documentação de qualificação estão disponíveis sob NDA mútuo.
