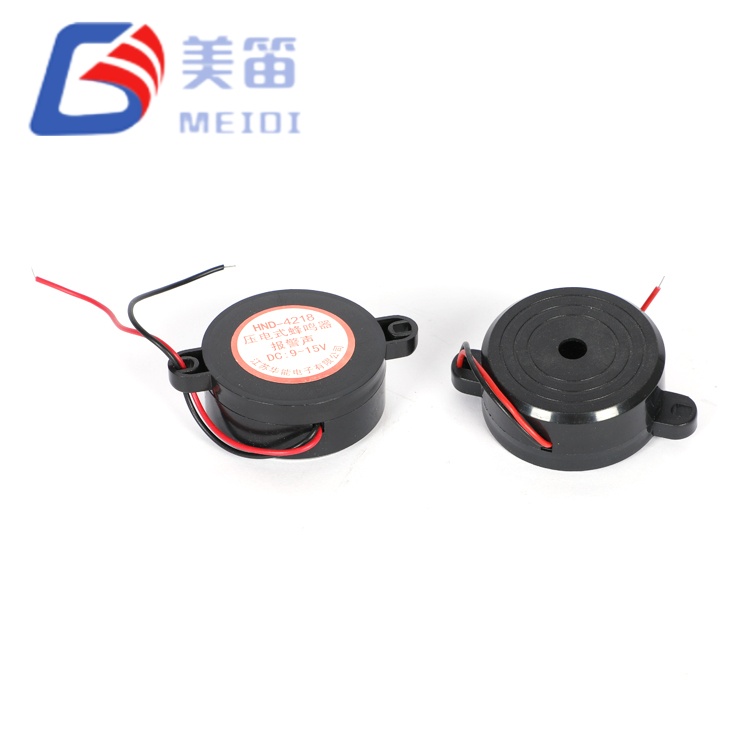

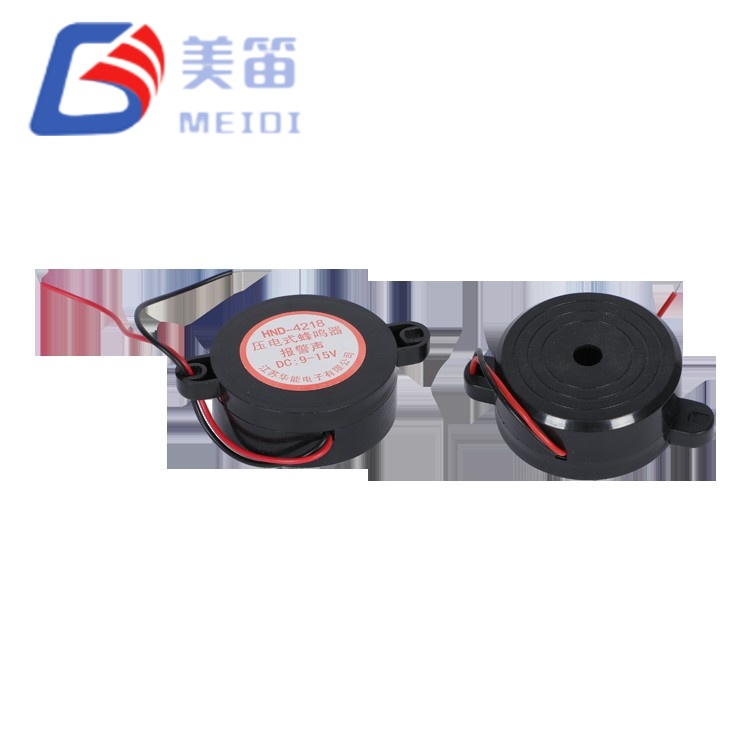

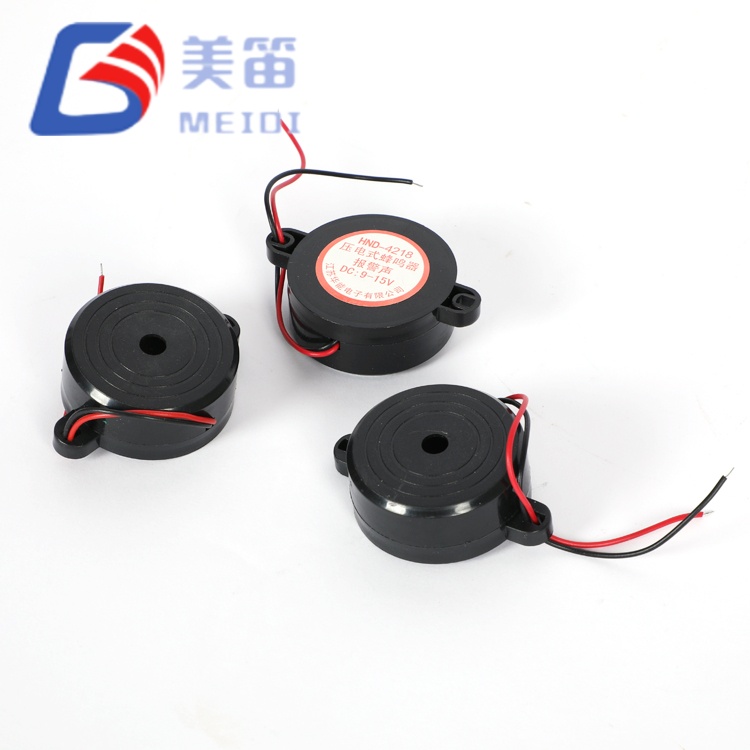

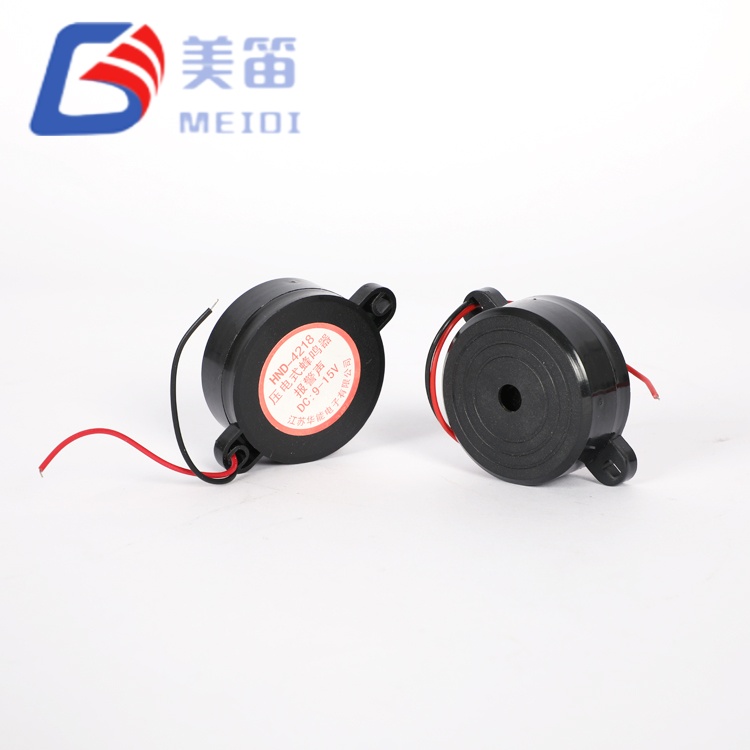

A campainha de alarme Piezo 4218 é um alarme eletrônico de serviço contínuo projetado para fornecer um tom penetrante de 2.800 Hz para aplicações críticas de segurança e de alerta industrial. Alojado em um corpo ABS de 42 mm de diâmetro, ele aceita uma ampla alimentação de 3–24 Vcc, tornando-o compatível com bancos de baterias de 12 V, painéis de incêndio de 24 V e fontes de alimentação retificadas sem regulação externa. O alarme é classificado para operação prolongada, com características térmicas que permitem que ele permaneça ativo durante um evento de emergência prolongado sem desvio de desempenho.
Um tom fundamental de 2.800 Hz elimina o ruído de fundo industrial de 85 a 90 dB, fornecendo notificação de perigo clara, mesmo à distância.
A classificação de serviço contínuo garante que a bobina e o circuito de acionamento permaneçam dentro dos limites térmicos seguros durante eventos de alarme prolongados, incluindo cenários de queima de 24 horas.
A janela operacional de 3–24 V suporta conexão direta a painéis de controle de 12 V e 24 V, bem como sistemas alimentados por bateria, eliminando a necessidade de adaptadores de tensão separados.
Pinos de solda através do orifício e uma base rosqueada opcional permitem instalação rápida em painel ou superfície, com o gabinete ABS robusto adequado para uso interno e externo protegido.
A frequência fica entre os indicadores de status comuns de 2kHz e as campainhas piezoelétricas de 4kHz, proporcionando um caráter de alerta distinto que é facilmente distinguido de outros sons da máquina.
| Parâmetro | Valor | Notas |
| Tipo de produto | Alarme / Sirene Eletrônico | — |
| Nível de pressão sonora | Mínimo 90dB | A 10 cm, por protocolo de teste |
| Frequência Ressonante | 2800±500Hz | Tom fundamental |
| Tensão operacional | 3–24 VCC | Faixa contínua |
| Tensão nominal | 12 V CC | Nominal |
| Consumo Atual | ≤ 8 mA | Na tensão nominal |
| Ciclo de trabalho | Contínuo | Eventos de alarme estendidos |
| Temperatura operacional | -20 ℃ ~ +80 ℃ | Contínuo |
| Temperatura de armazenamento | -30 ℃ ~ +85 ℃ | Não operacional |
| Material da Habitação | ABS preto | — |
| Tipo de montagem | Orifício passante | Solda Onda/Manual; base roscada opcional |

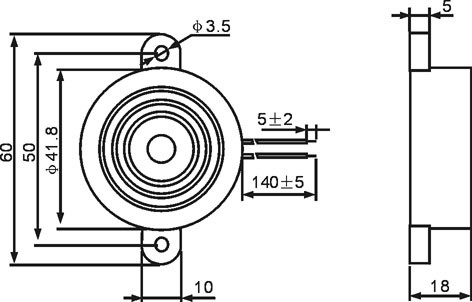

| Dimensões (Diâmetro × A) | 42 × 18mm | Somente corpo |
| Peso | 12g | — |
| Cabo/Terminal | Fixar leads | Conexão de solda através do furo |
Sistemas de alarme de incêndio e evacuação que exigem um tom contínuo e de comando de atenção em edifícios comerciais, armazéns e instalações industriais.
Avisos de perigo de processos industriais, como alertas de vazamento de produtos químicos, alarmes de alívio de pressão e sinais de sobrecarga da máquina, onde um tom de 2.800 Hz permanece distinto do ruído de máquinas de frequência mais baixa.
Instalações de segurança e proteção perimetral que beneficiam de sirene de alta intensidade para deteção de intrusões e notificação de acessos não autorizados.
Locais de construção e mineração ao ar livre onde o alarme é usado para avisos de proximidade de equipamentos pesados e alertas de explosão, protegidos por um gabinete opcional resistente às intempéries.
Alerta auxiliar de emergência para veículos em caminhões utilitários e centros de comando móveis, alimentados diretamente por fontes de veículos de 12V ou 24V.
| Requisito do sistema de segurança | Vantagem HND‑4218 |
| Audibilidade de longo alcance | A saída de 2.800 Hz penetra mais de 85 dB no ruído ambiente para alertas eficazes em grandes áreas de piso |
| Duração estendida do evento | A classificação de serviço contínuo permite horas de operação ininterrupta sem desligamento térmico |
| Flexibilidade da fonte de alimentação | A entrada de 3–24 Vcc cobre bateria, painel e fontes de alimentação retificadas sem adaptadores externos |
| Instalação rápida | Os pinos passantes e a base roscada opcional reduzem o tempo de montagem em painéis de controle e máquinas |
| Diferenciação de alerta | O tom de 2800Hz é claramente distinguível dos indicadores de status de 2kHz e 4kHz |
A MEIDI dedica uma linha de montagem separada para a campainha de alarme Piezo 4218, onde cada unidade é verificada quanto à saída acústica, frequência de tom e consumo de corrente antes do envio. A carcaça do ABS é moldada internamente e o circuito oscilador interno é calibrado para manter a fundamental de 2.800 Hz em toda a faixa de tensão. A rastreabilidade do lote é mantida através de um código de lote na carcaça, vinculado à data de produção e aos registros de teste.
Os testes de confiabilidade seguem um protocolo padrão que inclui testes de resistência térmica em temperaturas extremas altas e baixas, exposição à vibração simulando estresse de transporte e instalação e operação contínua em tensão nominal por 24 horas para confirmar a estabilidade térmica. O relatório de teste detalhado está disponível mediante solicitação e documenta medições de SPL, frequência e corrente realizadas sob condições controladas de laboratório.

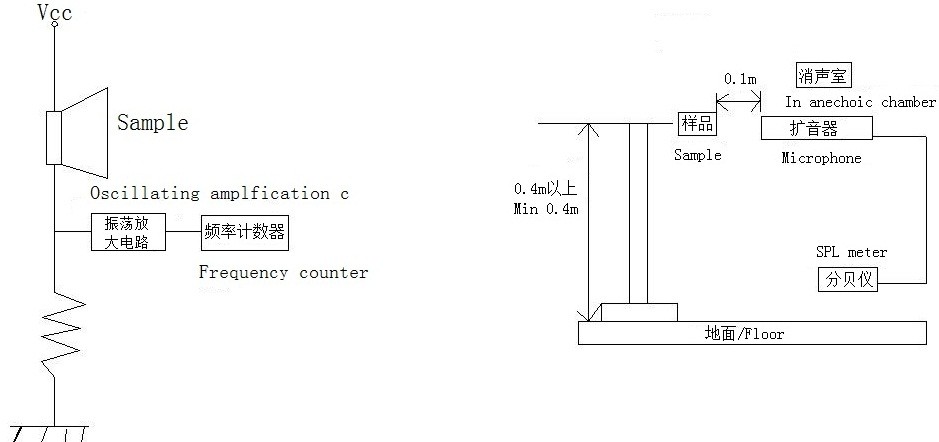

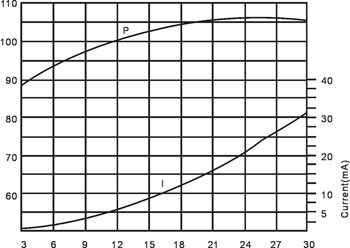

A campainha de alarme Piezo 4218 é caracterizada por uma onda quadrada de 12Vp-p a 2800Hz, medida a 10cm em uma câmara anecóica. Amostras de produção típicas fornecem um nível de pressão sonora bem acima do mínimo de 90dB, com consumo de corrente consistentemente igual ou inferior a 8mA. A tabela abaixo resume o envelope de desempenho garantido.
| Item | Valor Garantido |
| Nível de pressão sonora | ≥ 90dB |
| Freqüência | 2800±500Hz |
| Atual | ≤ 8 mA |
| Dimensões | 42 × 18mm |
Para obter o protocolo completo de teste de produção e dados estatísticos do processo, entre em contato com a engenharia de aplicações da MEIDI.
1. A campainha de alarme Piezo 4218 pode ser usada ao ar livre em condições úmidas?
A caixa ABS padrão foi projetada para ambientes internos e externos protegidos. Se o alarme for exposto à chuva direta, poeira ou lavagem, a MEIDI pode fornecer uma versão com gabinete com classificação IP e construção vedada. Discuta seus requisitos ambientais com a equipe de engenharia para selecionar a configuração apropriada.
2. Qual é o alcance efetivo em uma fábrica barulhenta com nível de fundo de 85dB?
Com uma saída mínima de 90 dB a 10 cm, o HND‑4218 oferece uma relação sinal/ruído notável na maioria dos ambientes industriais. A distância real de cobertura depende das propriedades acústicas do espaço; para grandes áreas, vários alarmes podem ser instalados em intervalos regulares para garantir a audibilidade em toda a instalação. O suporte de modelagem acústica está disponível no MEIDI.
3. É seguro acionar o alarme continuamente por um dia inteiro ou mais?
Sim. O alarme é classificado para operação contínua e seu design térmico mantém a bobina e os componentes eletrônicos dentro de limites seguros, mesmo durante ativação prolongada. Isto o torna adequado para aplicações de sinalização de emergência onde o alarme pode precisar soar até ser reiniciado manualmente.
4. A frequência do tom pode ser alterada de 2.800 Hz?
O modelo padrão opera a 2800Hz. Para projetos OEM com requisitos de frequência específicos, a MEIDI pode revisar a viabilidade de um circuito oscilador personalizado. Aplicam-se quantidades mínimas de pedido.
5. Como integro o alarme num sistema de 48V ou 110V?
A faixa de entrada padrão é 3–24 Vcc. Para tensões mais altas, um conversor abaixador simples ou um divisor de resistor pode ser usado. Alternativamente, a MEIDI pode fornecer uma variante com enrolamento de bobina personalizado para operação de 48 Vcc. Entre em contato com a equipe de aplicações para informar a tensão e a disponibilidade de corrente do seu sistema.
6. Existe uma opção de inversor de 12 Vcc que não requer onda quadrada externa?
O HND‑4218 inclui um oscilador interno, portanto, uma tensão CC constante dentro da faixa especificada é tudo o que é necessário para ativar o alarme. A referência de onda quadrada de 12 Vp-p no relatório de teste refere-se à configuração de medição usada para caracterizar o desempenho acústico no laboratório, e não a um sinal de acionamento obrigatório para usuários finais.
Para cálculos de cobertura acústica, opções de proteção ambiental, solicitações de amostras ou preços por volume, envie suas necessidades através do formulário de contato. A equipe de produtos de alarme da MEIDI fornece recomendações técnicas, arquivos CAD e orientações de instalação, normalmente em um dia útil.
