O 4216 Active Piezo Alarm Buzzer é um alarme piezoelétrico autônomo que combina um diafragma de 41,8 mm com um oscilador integrado, produzindo um tom fixo de 2.800 Hz assim que a alimentação CC é aplicada. A pressão sonora medida a 10 cm atinge 101–107dB, bem acima do mínimo garantido de 90dB. O alarme opera em uma faixa de 3–24 Vcc, consumindo menos de 8 mA a 12 V, e seu invólucro rosqueado pode ser montado com segurança em painéis de controle ou máquinas sujeitas a vibração.
A saída acústica foi verificada entre 101 e 107 dB em um lote de amostras de 10 unidades, proporcionando espaço substancial para pisos industriais barulhentos e painéis fechados.
A faixa de alimentação de 3 a 24 V elimina a necessidade de conversores externos, cobrindo sistemas de veículos de 12 V, circuitos de alarme de incêndio de 24 V e baterias profundamente descarregadas.
Uma grande cerâmica piezoelétrica de 41,8 mm oferece um caráter tonal limpo com harmônicos mínimos, distinguindo-a das sirenes eletromagnéticas acionadas por bobina.
O oscilador integrado gera o tom de alerta imediatamente após a aplicação de tensão, eliminando a necessidade de recursos PWM do microcontrolador ou transistores de driver externos.
A montagem do painel roscado proporciona uma retenção mecânica mais forte do que os designs pin-through, uma consideração importante para equipamentos expostos a vibrações constantes ou condições externas.
O consumo de corrente permanece abaixo de 8 mA nos 12 V nominais, o que coloca muito pouca carga nos circuitos da bateria de reserva durante interrupções prolongadas.
| Parâmetro | Valor | Condições de teste |
| Tipo de produto | Alarme / Sirene Eletrônico | — |
| Tensão nominal | 12 V CC | Nominal |
| Tensão operacional | 3 – 24 V CC | Contínuo |
| Saída de som a 10 cm | ≥ 90dB | A 12VDC, 2800 Hz, campo livre |
| Amostra de intervalo SPL | 101 – 107dB | Lote de 10 unidades, 12Vp-p, 10 cm |
| Frequência Ressonante | 2800±500Hz | Oscilador integrado |
| Faixa de frequência de amostra | 2.860 – 2.950Hz | Clustering em lote |
| Corrente Operacional | ≤ 8 mA | Em 12VCC |
| Capacitância | 12 ± 40% nF | A 1 kHz, 25 ℃ |
| Temperatura operacional | -20 ℃ ~ +80 ℃ | Contínuo |
| Temperatura de armazenamento | -30 ℃ ~ +85 ℃ | Não operacional |

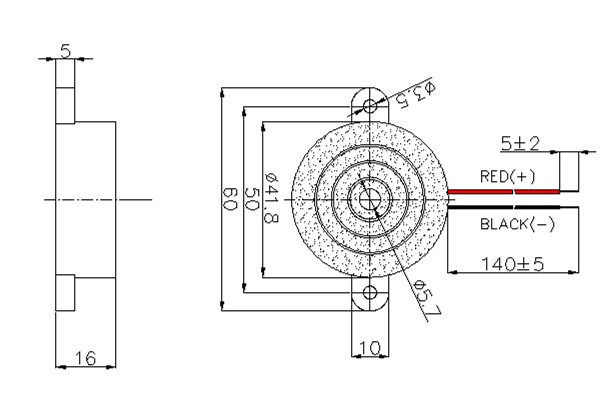

| Dimensões (Diâmetro × A) | 41,8 × 16mm | Corpo excluindo seção roscada |
| Peso | 12g | Típico |
| Material da Habitação | ABS preto | — |
| Tipo de montagem | Orifício passante com moldura roscada | Compatível com montagem em painel |
| Soldagem (Onda) | 260 ± 5 ℃, 4–6 s | 2–3 passes no máximo |
| Soldagem (Manual) | 350 ± 10 ℃, 2–5 s | 2–3 passes no máximo |
Pressão sonora: 101 – 107 dB (média 103,2 dB)
Frequência: 2860 – 2950 Hz (tudo dentro da tolerância de ±500 Hz)
Diâmetro: 41,79 – 42,00 mm
Altura: 15,99 – 16,05 mm
Sistemas de alarme de máquinas industriais onde a saída de 101+dB elimina o ruído de fábrica de 85–90dB, garantindo que alertas de falhas e paradas de emergência sejam percebidos imediatamente.
Avisos de proximidade de equipamentos pesados em guindastes, empilhadeiras e prensas, onde o suporte rosqueado resiste ao afrouxamento causado pela vibração contínua.
Painéis de segurança e detecção perimetral que se beneficiam da capacidade do tom de 2800Hz de transportar mais de 50 metros em pátios abertos.
Sinalização de perigo veicular e marítimo, alimentada diretamente por ônibus de 12V ou 24V sem regulamentação adicional.
Sistemas UPS e de bateria de reserva que exigem um alarme de baixa potência para condições de fuga térmica ou sobrecarga, consumindo apenas 8 mA para preservar a energia armazenada.
Instalações de energia solar e fora da rede onde a tensão operacional mínima de 3 V mantém o alarme funcional mesmo durante descarga profunda da bateria.
| Requisito do sistema de segurança | Vantagem HND‑4216 |
| Audibilidade de perigo de longo alcance | Medido em 101–107dB garante audibilidade de alerta a 40–60 metros de distância em ruído ambiente de 85dB. |
| Elimine a complexidade da unidade externa | Oscilador integrado; apenas uma tensão DC é necessária para iniciar o tom, economizando componentes de E/S e driver. |
| Sobreviva à qualidade de energia variável | A faixa de 3–24 V suporta manivela a frio automotiva, 12 V nominal e trilhos industriais de 24 V sem conversores. |
| Resiste à vibração e ao estresse mecânico | A montagem em painel com moldura rosqueada proporciona uma retenção mais forte do que os designs pin-through; A carcaça em ABS tolera retrabalho manual a 350°C. |
| Minimize a carga de energia nos sistemas de backup | ≤8mA a 12V consome cerca de 75% menos corrente do que sirenes eletromagnéticas comparáveis, prolongando a vida útil da bateria. |
A MEIDI Intelligent Technology fabrica dispositivos de alerta acústico desde 2011. A fábrica em Jiangsu, China, integra moldagem ABS interna, calibração automatizada de oscilador e verificação 100% acústica sob um sistema de qualidade certificado ISO 9001. Essa integração vertical permite um controle próximo sobre o desempenho e a confiabilidade do HND‑4216.

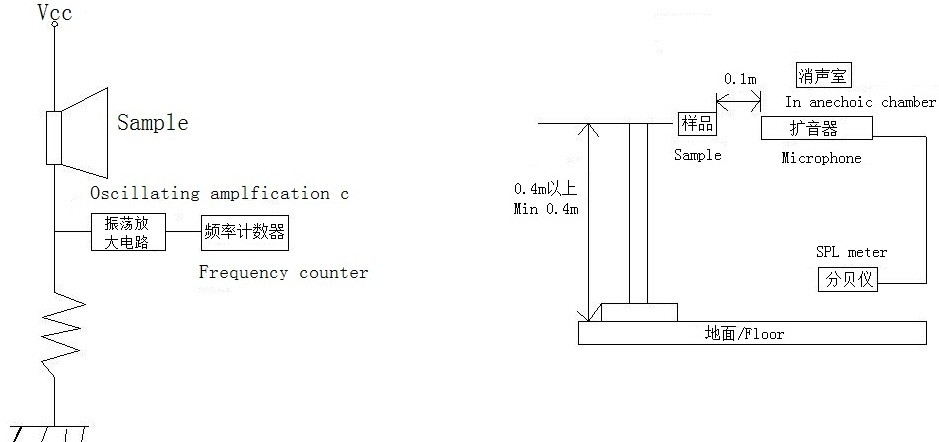

Cada lote de produção passa pelas seguintes verificações. A pressão sonora é medida em cada unidade para confirmar o mínimo ≥90dB; as médias típicas do lote excedem 103dB. A frequência do oscilador é verificada para permanecer dentro de 2800±500 Hz e o consumo de corrente é avaliado para ≤8mA a 12 V. O teste de resistência térmica executa unidades por 48 horas a +80°C para confirmar a estabilidade do oscilador. A exposição à umidade de 40°C e 93% de umidade relativa por 96 horas valida o invólucro ABS e o revestimento do terminal. A soldabilidade é testada de acordo com J‑STD‑002, e o teste de vibração entre 10–55 Hz com amplitude de 1,0 mm garante que a montagem rosqueada permaneça segura.
Um código de lote impresso na caixa vincula cada HND‑4216 à data de produção, lote do oscilador e registros completos de testes, retidos por dez anos.
1. A campainha de alarme Piezo ativa 4216 pode ser usada ao ar livre sob chuva ou alta umidade?
A caixa ABS padrão foi projetada para uso interno e externo protegido. Para exposição direta à chuva, lavagem ou poeira pesada, entre em contato com a MEIDI sobre uma versão com classificação IP com moldura selada e caminho de drenagem. Montar o alarme com a porta de som voltada para baixo também pode ajudar a proteger a parte interna.
2. Qual é a distância efetiva de alerta em uma fábrica barulhenta?
Com uma saída medida de 101–107dB, o HND‑4216 normalmente fornece um sinal claro a até 40–60 metros de distância quando o ruído de fundo está em torno de 85dB. Em áreas muito barulhentas (95dB e acima), o alcance pode ser reduzido para 25–35 metros. Para espaços grandes, são recomendados vários alarmes espaçados de 30 a 40 metros.
3. O tom pode ser personalizado ou é fixado na fábrica?
A unidade padrão produz um tom constante de 2.800 Hz. Para projetos OEM de volume, o MEIDI pode avaliar frequências alternativas dentro da banda de ressonância piezoelétrica ou adicionar padrões de modulação. Aplicam-se quantidades mínimas de pedido e prazos de entrega de engenharia.
4. O HND‑4216 é seguro para funcionar continuamente por 24 horas?
Sim. O alarme é classificado para serviço contínuo e sua baixa corrente de 8mA gera muito pouco calor interno. Tanto o elemento piezoelétrico quanto o circuito oscilador permanecem dentro de seus limites térmicos durante operação prolongada em toda a faixa ambiente de -20°C a +80°C.
5. O alarme pode funcionar com fontes de 48 Vcc ou 110 Vca?
A tensão contínua máxima é 24V DC. Para sistemas de 48V, um simples grampo zener ou resistor em série pode reduzir a tensão a um nível seguro. Para 110V AC é necessária uma ponte retificadora com regulação de 24V. As notas de aplicação para essas configurações estão disponíveis no MEIDI. Variantes personalizadas de alta tensão não são produzidas para este modelo.
Para cálculos de cobertura acústica, opções de vedação IP, solicitações de personalização OEM ou preços por volume, envie suas necessidades através do formulário de consulta. A equipe de engenharia de aplicações da MEIDI normalmente responde dentro de um dia útil com folhas de dados, desenhos de montagem e disponibilidade de amostras.
